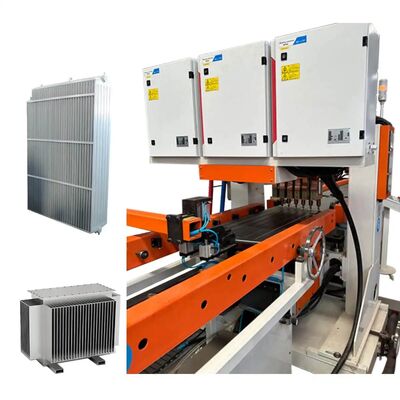

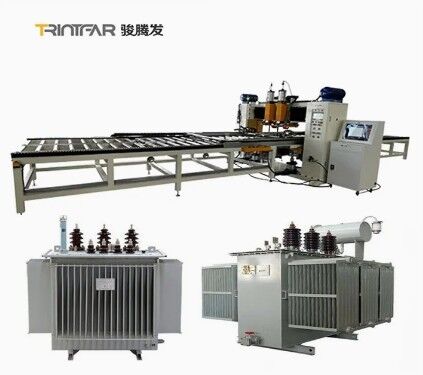

Linha de produção automática de refrigeração por soldadura de nadadeiras de transformadores de potência - Equipamento de alta velocidade para a fabricação de refrigeradores - Linha de produção de refrigeração de placas

Imagem Grande : Linha de produção automática de refrigeração por soldadura de nadadeiras de transformadores de potência - Equipamento de alta velocidade para a fabricação de refrigeradores - Linha de produção de refrigeração de placas

Detalhes do produto:

Lugar de origem:	China
Marca:	Trintfar
Certificação:	CE

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	10000~500000
Detalhes da embalagem:	Suportes de madeira/caixas de madeira
Tempo de entrega:	60 ~ 90
Termos de pagamento:	L/C, D/A, D/P, T/T

Contato

Linha de produção automática de refrigeração por soldadura de nadadeiras de transformadores de potência - Equipamento de alta velocidade para a fabricação de refrigeradores - Linha de produção de refrigeração de placas

descrição

Modelo NÃO.:	FVM-170KVA	Espaço da produção:	Linha de Produtos
Certificação:	ISO, CE, ABS	Serviço Pós-Venda:	1 ano de garantia
Pacote de Transporte:	caixa de madeira	Marca registrada:	TRINTFAR

Fluxo de trabalho

Linha de produção automática de refrigeração por soldadura de nadadeiras de transformadores de potência - Equipamento de alta velocidade para a fabricação de refrigeradores - Linha de produção de refrigeração de placas 0

Fluxo de trabalho:Máquina de carregamento de treliça de painel → Máquina de carregamento e prensagem de anel de canal de água → Máquina de torneamento e montagem 1 → Máquina de solda de posicionamento pré-ponto de painel → Máquina de solda multiponto de pórtico de painel → Máquina de solda pré-ponto de folha de convecção → Máquina de solda multiponto de pórtico de folha de convecção → Transportador de transferência de linha em forma de U → Máquina de solda de costura lateral longa de cabeça dupla → Máquina de solda de costura lateral curta de cabeça dupla de pórtico 1 → Máquina de solda de costura lateral curta de cabeça dupla de pórtico 2 → Máquina de limpeza e corte de dois lados → Máquina de corte → Máquina de corte por arco de quatro cantos → Máquina de torneamento e montagem 2 → Máquina de solda automática de três vias de cabeça dupla → Máquina de solda automática com gancho de suporte → Máquina automática de detecção de estanqueidade à pressão → Transportador de descarga
Principais equipamentos

Máquina de carregamento de treliça de painel

Carregamento manual de materiais empilhados em carros-plataforma de alimentação utilizando o carro-bomba, com duas posições de colocação de material em cada lado.
A pinça de treliça agarra automaticamente os materiais de ambos os lados do carro de placas e os coloca na linha transportadora.
O mecanismo de posicionamento de fixação central alinha o painel no transportador.
O mecanismo servo-acionado move a placa para a máquina de pré-soldagem por pontos para soldagem por pontos em ambos os lados.

Máquina de carregamento e prensagem de anel de canal de água

O anel hidroviário utiliza alimentação de placa vibratória com sistema de via dupla.
Duas cabeças de pressão de cada lado pressionam os anéis de passagem de água nas laterais frontal e traseira.
A transmissão de material utiliza alimentação por rolo motorizado.

Máquina de torneamento e montagem

Lançamento rápido e preciso.
Correntes de transmissão de alta qualidade; Motor de redução de 400W como acionamento.
Motor redutor com sensor para posicionamento preciso do giro.
Controle automático, sem intervenção manual.
Consiste em corpo giratório, dispositivo de carregamento, console elétrico, sistema operacional e cerca de segurança. Adapta-se a vários requisitos de torneamento de produtos, garantindo uma transferência de material segura, suave e eficiente entre as operações.

Máquina de solda de posicionamento pré-ponto de painel

O painel flui automaticamente para a posição de parada de soldagem na cremalheira transportadora e os soldadores de ambos os lados iniciam a pré-soldagem por pontos. Soldagem pré-ponto necessária para apenas uma linha. Usa 1 conjunto de fonte de alimentação AC DN75.

Máquina de solda multiponto de pórtico de painel

3 máquinas de solda multiponto tipo pórtico para soldagem. Cada unidade possui 18 conjuntos de juntas de soldagem de cilindros. Fonte de energia de soldagem CA para soldar uma fileira de juntas de solda por vez. O passo de ligação servo de alta velocidade alimenta a pinça para a frente para abastecer a placa do canal de água.

Máquina de solda pré-ponto de folha de convecção

Folha de convecção carregada manualmente no guia de ferramentas online. Soldagem realizada com máquina de pré-soldagem pórtico de 4 cabeçotes. Materiais empurrados manualmente para a primeira linha de posições pré-marcadas para soldagem. O equipamento muda automaticamente para os pontos de soldagem restantes.

Máquina de solda multiponto de pórtico de chapa de convecção

Caminho predefinido: A folha de convecção segue o caminho predefinido no guia de ferramentas.
Soldagem de pórtico duplo: 2 soldadores multiponto pórtico.
Juntas Pneumáticas: 16 conjuntos por unidade.
Fonte de alimentação CA: AC e unilateral para soldagem em linha.
Servo Stepper: O servo deslizante de alta velocidade alimenta a pinça para a placa do canal de água.

Transportador de transferência de linha em forma de U

Use rack transportador de rolos para transferir materiais em layout em forma de U.
Eficiência de espaço: O formato em U economiza espaço e otimiza o processo.
Facilidade de operação: Faixa de trabalho menor, conveniente, reduz a intensidade.

Máquina de solda de costura de cabeça dupla lateral longa

Soldagem Simultânea: Solde os dois lados longos de uma só vez.
Fonte de energia: CA de média frequência de 300KVA para soldagem estável a longo prazo.

Máquina de solda de costura lateral curta de cabeça dupla pórtico 2 conjuntos

Use fonte de alimentação de soldagem CA de média frequência para garantir uma soldagem altamente estável por um longo tempo.

Máquina de limpeza e corte de dois lados

Limpe e apare os produtos soldados no lado comprido.

Máquina de corte

Processo de corte: Execute o corte nos materiais necessários.
Material do cortador: Lâmina de aço branco.
Método de corte: Corte com tesoura.

Máquina de corte de arco de quatro cantos

Modelagem de canto: Corte cantos afiados para formar bordas arredondadas.
Material do cortador: Aço branco.
Método de corte: Perfuração hidráulica.

Máquina de solda automática de três vias com cabeça dupla

Potência de soldagem: Fonte de alimentação MD80 de média frequência.
Fluxo de materiais: Canais de dupla face para encaixe e giro. Método de transporte: Placa de corrente para transporte de material em três vias. Alimentação Automática: Posicionamento da pinça e soldagem para operação precisa.

Máquina de solda automática com gancho de suporte

Potência de soldagem: Fonte de alimentação MD40 de média frequência.
Método de alimentação: Empilhamento tipo clip para alimentação de material.
Carregando: A pinça pneumática carrega os materiais na posição de soldagem.

Máquina automática de detecção de estanqueidade por pressão

Pressão de teste: 10 barras.
Método de teste: Teste automático de pressão no tanque de água.

Outras informações

Detalhes do produto

Serviços Técnicos

Linha de produção de aço diagrama de layout de retorno em forma de U do radiador do painel

Adote a centralização no cliente e forneça à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, treinamento e manutenção.

Serviço de pré-venda: Antes de assinar o contrato, a empresa oferece aos clientes diversas soluções de processos produtivos e serviços de consultoria técnica de equipamentos.

Resultados de produção

Instalação e comissionamento: De acordo com o contrato, nossa empresa transportará o equipamento com segurança até o local de instalação designado pelo usuário dentro do prazo especificado e enviará engenheiros do serviço técnico para instalá-lo no local. Quando o usuário tiver as peças sobressalentes básicas de instalação e comissionamento, o engenheiro de serviço técnico instalará e depurará a máquina para uso do usuário, garantindo que o ambiente do local de instalação e comissionamento seja limpo, organizado.

Treinamento pós-venda: A empresa oferece treinamento técnico gratuito (min. 5 dias) nas instalações do comprador ou no centro de treinamento do vendedor. Os principais tópicos incluem:
-Controlar o uso do software -Procedimentos de ligar/desligar
-Configurações de parâmetros de painel e software
-Limpeza e manutenção básica da máquina
-Tratamento de falhas comuns de hardware
-Precauções operacionais
Manutenção de equipamentos
-Garantia de um ano após aceitação final;
-O tempo de resposta do atendimento ao cliente é de 24 horas;
-Os reparos pagos são fornecidos após o período de garantia.

NÃO	Nome	Material	Notas
1	Painel	Chapa de aço laminada a frio	Espessura de 1,1 mm
2	Placa de convecção	Chapa de aço laminada a frio	Espessura de 0,3 mm
3	Tipo de interface		Interface de rosca interna 4x G 1/2
4	Comprimento do produto		400-3000mm
5	Largura do produto		300/400/500/600/900mm

Lista de configuração de equipamentos

NÃO	Nome do equipamento	Modelo	Quantidade	Unidade
1	Máquina de carregamento de treliça de painel	HJ-0-0	1	definir
2	Máquina de carregamento e prensagem de anel de canal de água	YZJ-0-0	1	definir
3	Máquina de torneamento e montagem 1	FZJ-0-0	1	definir
4	Máquina de solda de posicionamento pré-ponto de painel	DN75-2C	1	definir
5	Máquina de solda multiponto de pórtico de painel	10*DN60-36C	3	definir
6	Máquina de solda pré-ponto de folha de convecção	2*DN63-4C	1	definir
7	Máquina de solda multiponto de pórtico de chapa de convecção	4*DN63-16C	3	definir
8	Transportador de transferência de linha em forma de U	ZJG-0-0	1	definir
9	Máquina de solda de costura de cabeça dupla lateral longa	2*FVM300-2C	1	definir
10	Máquina de solda de costura lateral curta de cabeça dupla pórtico 1	2*FVM300-2C	1	definir
11	Máquina de solda de costura lateral curta de cabeça dupla pórtico 2	2*FVM300-2C	1	definir
12	Máquina de limpeza e corte de dois lados	XBJ-0-0	1	definir
13	Máquina de corte	JCJ-0-0	1	definir
14	Máquina de corte de arco de quatro cantos	QJJ-0-0	1	definir
15	Máquina de torneamento e montagem 2	FZJ-0-0	1	definir
16	Máquina de solda automática de três vias com cabeça dupla	2*MD80-2C	1	definir
17	Máquina de solda automática com gancho de suporte	2*MD40-4C	1	definir
18	Máquina automática de detecção de estanqueidade por pressão	JCJ-0-0	1	definir
19	Transportador de descarga	SSJ-0-0	1	definir

Configuração de Água, Eletricidade e Gás

Projeto	Parâmetros
Distribuição total de energia	1600KVA (A potência total real usada é de cerca de 1000KVA)
Pressão da fonte de gás	0,6MPa
Pressão da fonte de água	0,15MPa~0,30MPa
Requisitos de fonte de ar comprimido	1000L/min
Fluxo total de água	1200L/min
Comprimento de ocupação do equipamento*largura aprox.	60m*10m
