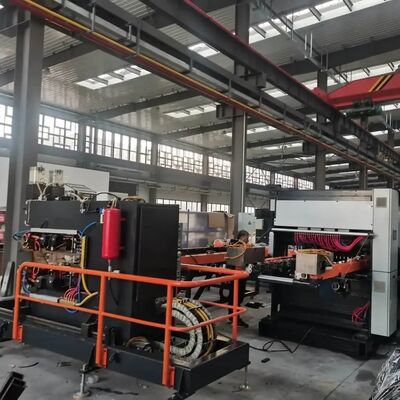

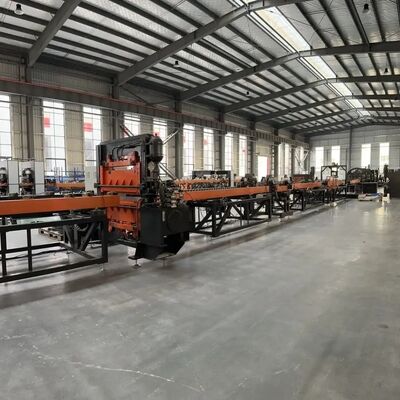

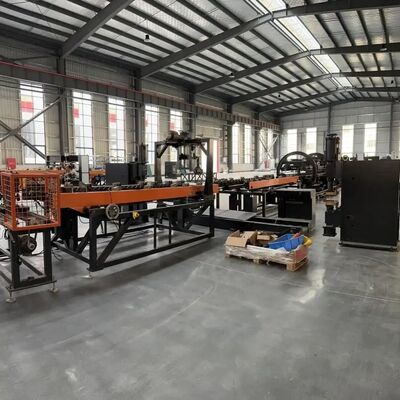

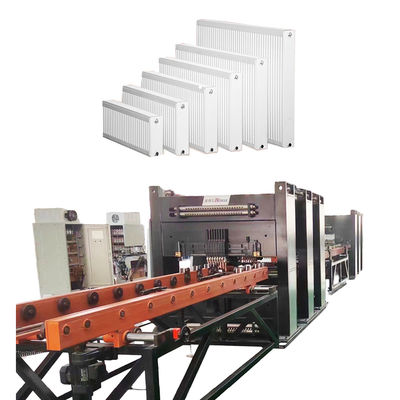

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço
Automatic loading and unloading and fully automatic steel plate radiator and cooler production line
Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço

Imagem Grande :  Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10000~500000
Detalhes da embalagem: Suportes de madeira/caixas de madeira
Tempo de entrega: 60 ~ 90
Termos de pagamento: L/C, D/A, D/P, T/T
Contato

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço

descrição
Modelo NÃO.: FVM-170KVA Espaço da produção: linha de produtos
Certificação: ISO, CE, ABS Serviço pós-venda: 1 ano de garantia
Pacote de Transporte: caixa de madeira Marca registrada: TRINTFAR



Fluxo de trabalho

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 0

Fluxo de trabalho:Máquina de carregamento de treliça de painel → Máquina de carregamento e prensagem de anel de canal de água → Máquina de viragem e montagem 1 → Máquina de soldagem por pontos de pré-posicionamento do painel → Máquina de soldagem por pontos múltiplos de pórtico do painel → Máquina de soldagem por pontos de pré-posicionamento da chapa de convecção → Máquina de soldagem por pontos múltiplos de pórtico da chapa de convecção → Transportador de transferência de linha em forma de U → Máquina de soldagem de costura de dupla cabeça do lado longo → Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 1 → Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 2 → Máquina de limpeza e corte de dois lados → Máquina de corte → Máquina de corte de arco de quatro cantos → Máquina de viragem e montagem 2 → Máquina de soldagem automática de três vias de dupla cabeça → Máquina de soldagem automática de gancho de suporte → Máquina automática de detecção de estanqueidade à pressão → Transportador de descarga
Equipamentos principais

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 1



Máquina de carregamento de treliça de painel

Carregamento manual de materiais empilhados em carros de plataforma de alimentação usando o carro de lança, com duas posições de colocação de material em cada lado.
Pinça de treliça pega automaticamente materiais de ambos os lados do carro de placa e os coloca na linha do transportador.
Mecanismo de posicionamento de fixação central alinha o painel no transportador.
Mecanismo servo-acionado move a placa para a máquina de soldagem por pontos para soldagem por pontos em ambos os lados.

Máquina de carregamento e prensagem de anel de canal de água

O anel de canal de água usa alimentação por placa vibratória com um sistema de dupla pista.
Duas cabeças de prensagem em cada lado pressionam os anéis de canal de água nos lados dianteiro e traseiro.
A transmissão de material usa alimentação por rolo motorizado.

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 2

Máquina de viragem e montagem

Viragem rápida e precisa.
Correntes de alta qualidade para transmissão; motor de redução de 400W como acionamento.
Motor de redução de engrenagem com sensor para posicionamento preciso de viragem.
Controle automático, sem intervenção manual.
Consiste em corpo de viragem, dispositivo de carregamento, console elétrico, sistema operacional e cerca de segurança. Adapta-se a vários requisitos de viragem de produtos, garantindo transferência de material segura, suave e eficiente entre as operações.

Máquina de soldagem por pontos de pré-posicionamento do painel

O painel flui automaticamente para a posição de parada de soldagem na estrutura do transportador, e os soldadores em ambos os lados iniciam a soldagem por pontos. Soldagem por pontos necessária para apenas uma fileira. Usa 1 conjunto de fonte de alimentação AC DN75.

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 3

Máquina de soldagem por pontos múltiplos de pórtico do painel

3 máquinas de soldagem por pontos múltiplos de pórtico para soldagem. Cada unidade tem 18 conjuntos de juntas de soldagem de cilindro. Fonte de alimentação de soldagem AC para soldar uma fileira de juntas de solda de cada vez. Servo-linkage de alta velocidade alimenta o garra para frente para fornecer a placa do canal de água.

Máquina de soldagem por pontos de pré-posicionamento da chapa de convecção

Chapa de convecção carregada manualmente no guia de ferramentas online. Soldagem feita usando uma máquina de soldagem por pontos de pré-posicionamento de 4 cabeças de pórtico. Materiais empurrados manualmente para a primeira fileira de posições pré-pontilhadas para soldagem. Equipamento muda automaticamente para os pontos de soldagem restantes.

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 4

Máquina de soldagem por pontos múltiplos de pórtico da chapa de convecção

Caminho pré-definido: Chapa de convecção segue o caminho pré-definido para o guia de ferramentas.
Soldagem de Pórtico Duplo: 2 soldadores de pontos múltiplos de pórtico.
Juntas Pneumáticas: 16 conjuntos por unidade.
Fonte de Alimentação AC: AC e unilateral para soldagem em fileira.
Servo Stepper: Servo stepper de alta velocidade alimenta a garra para a placa do canal de água.

Transportador de transferência de linha em forma de U

Use a estrutura do transportador de rolos para transferir materiais em layout em forma de U.
Eficiência de espaço: O formato em U economiza espaço, otimiza o processo.
Facilidade de operação: Menor alcance do trabalhador, conveniente, reduz a intensidade.

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 5

Máquina de soldagem de costura de dupla cabeça do lado longo

Soldagem Simultânea: Solda ambos os lados longos de uma vez.
Fonte de Alimentação: 300KVA de frequência média AC para soldagem estável a longo prazo.

Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 2 Conjunto

Use fonte de alimentação de soldagem AC de frequência média para garantir soldagem altamente estável por um longo tempo.

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 6

Máquina de limpeza e corte de dois lados

Limpe e corte os produtos soldados do lado longo.

Máquina de corte

Processo de corte: Realize o corte nos materiais necessários.
Material do cortador: Lâmina de aço branco.
Método de corte: Corte com tesoura.

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 7

Máquina de corte de arco de quatro cantos

Modelagem de canto: Corte cantos afiados para formar bordas arredondadas.
Material do cortador: Aço branco.
Método de corte: Perfuração hidráulica.

Máquina de soldagem automática de três vias de dupla cabeça

Potência de soldagem: Fonte de alimentação de frequência média MD80.
Fluxo de material: Canais de dupla face para encaixe e viragem. Método de transporte: Placa de corrente para transporte de material em três vias. Alimentação automática: Garra e posicionamento de soldagem para operação precisa.

Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 8

Máquina de soldagem automática de gancho de suporte

Potência de soldagem: Fonte de alimentação de frequência média MD40.
Método de alimentação: Empilhamento tipo clipe para alimentação de material.
Carregamento: Garra pneumática carrega materiais para a posição de soldagem.

Máquina automática de detecção de estanqueidade à pressão

Pressão de teste: 10 bar.
Método de teste: Teste automático de pressão em tanque de água.
Outras informações
Detalhes do produto Serviços técnicos
Diagrama de layout de retorno em forma de U da linha de produção de radiadores de painel de aço Aderir à centralidade no cliente e fornecer à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, treinamento e manutenção.
Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 9 Serviço de pré-venda: Antes de assinar o contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos.
Resultados da produção Instalação e comissionamento: De acordo com o contrato, nossa empresa transportará com segurança o equipamento para o local de instalação designado pelo usuário dentro do prazo especificado e enviará engenheiros de serviço técnico para instalá-lo no local. Quando o usuário tiver as peças sobressalentes básicas de instalação e comissionamento, o engenheiro de serviço técnico instalará e depurará a máquina para o usuário usar, garantindo que o ambiente de instalação e comissionamento seja limpo, limpo e organizado.
Linha de produção automática de carregamento e descarregamento e totalmente automática de radiadores e refrigeradores de chapas de aço 10 Treinamento pós-venda: A empresa oferece treinamento técnico gratuito (mín. 5 dias) no local do comprador ou no centro de treinamento do vendedor. Os principais tópicos incluem:
-Uso do software de controle -Procedimentos de ligar/desligar
-Configurações de parâmetros do painel e do software
-Limpeza e manutenção básica da máquina
-Lidar com falhas comuns de hardware
-Precauções operacionais
Manutenção do equipamento
-Garantia de um ano após a aceitação final;
-O tempo de resposta do atendimento ao cliente é de 24 horas;
-Reparos pagos são fornecidos após o período de garantia.
NÃO Nome Material Notas
1 Painel Chapa de aço laminada a frio Espessura de 1,1 mm
2 Placa de convecção Chapa de aço laminada a frio Espessura de 0,3 mm
3 Tipo de interface   4x interface de rosca interna G 1/2
4 Comprimento do produto   400-3000 mm
5 Largura do produto   300/400/500/600/900mm

Lista de configuração de equipamentos



NÃO Nome do equipamento Modelo Quantidade Unidade
1 Máquina de carregamento de treliça de painel HJ-0-0 1 conjunto
2 Máquina de carregamento e prensagem de anel de canal de água YZJ-0-0 1 conjunto
3 Máquina de viragem e montagem 1 FZJ-0-0 1 conjunto
4 Máquina de soldagem por pontos de pré-posicionamento do painel DN75-2C 1 conjunto
5 Máquina de soldagem por pontos múltiplos de pórtico do painel 10*DN60-36C 3 conjunto
6 Máquina de soldagem por pontos de pré-posicionamento da chapa de convecção 2*DN63-4C 1 conjunto
7 Máquina de soldagem por pontos múltiplos de pórtico da chapa de convecção 4*DN63-16C 3 conjunto
8 Transportador de transferência de linha em forma de U ZJG-0-0 1 conjunto
9 Máquina de soldagem de costura de dupla cabeça do lado longo 2*FVM300-2C 1 conjunto
10 Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 1 2*FVM300-2C 1 conjunto
11 Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 2 2*FVM300-2C 1 conjunto
12 Máquina de limpeza e corte de dois lados XBJ-0-0 1 conjunto
13 Máquina de corte JCJ-0-0 1 conjunto
14 Máquina de corte de arco de quatro cantos QJJ-0-0 1 conjunto
15 Máquina de viragem e montagem 2 FZJ-0-0 1 conjunto
16 Máquina de soldagem automática de três vias de dupla cabeça 2*MD80-2C 1 conjunto
17 Máquina de soldagem automática de gancho de suporte 2*MD40-4C 1 conjunto
18 Máquina automática de detecção de estanqueidade à pressão JCJ-0-0 1 conjunto
19 Transportador de descarga SSJ-0-0 1 conjunto



Configuração de água, eletricidade e gás

Projeto Parâmetros
Distribuição total de energia 1600KVA (A potência total real utilizada é de cerca de 1000KVA)
Pressão da fonte de gás 0,6MPa
Pressão da fonte de água 0,15MPa~0,30MPa
Requisitos da fonte de ar comprimido 1000L/min
Vazão total de água 1200L/min
Comprimento*largura de ocupação do equipamento aprox. 60m*10m
