Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento
Cooling Corrugated Fin Walls Distribution Power Transformer Oil Immersed Radiator Fin Automatic Welding Production Line
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento

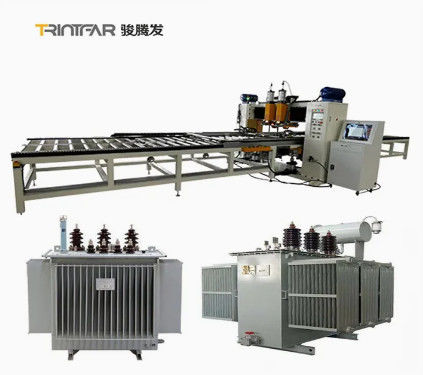

Imagem Grande :  Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10000~80000
Detalhes da embalagem: Brackets de madeira/casas de madeira
Tempo de entrega: 90 ~ 120
Termos de pagamento: L/C, D/A, D/P, T/T
Contato

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento

descrição
Linha de produção automática: Detalhado Produção flexível: Fabricação inteligente
Automação: Automação Garantia: Garantia de 1 ano
Specification: other Origem: China
Espaço da produção: Linha de produtos Certificação: ISO, CE, ABS

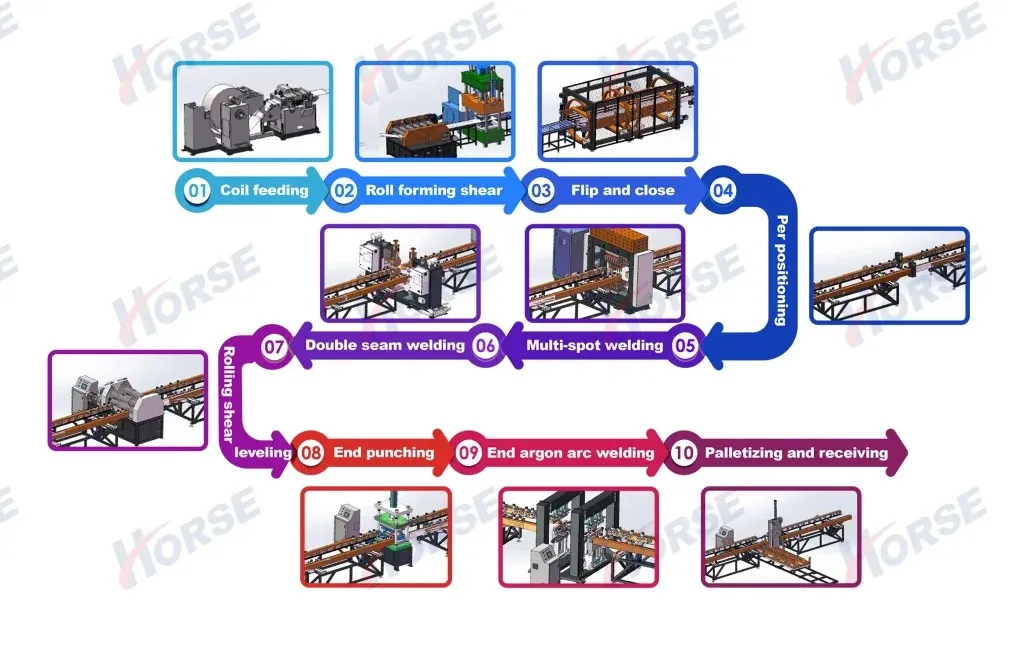

Fluxo de trabalho

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 0Fluxo de trabalho: Desbobinamento→conformação por rolo→ prensa hidráulica→ viragem → soldagem por pontos múltipla→ soldagem de costura lateral → soldagem da cabeça → corte lateral → corte da cabeça → produto final → máquina automática de empilhamento de painéis


Equipamentos principais

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 1 Estação de conformação por rolo

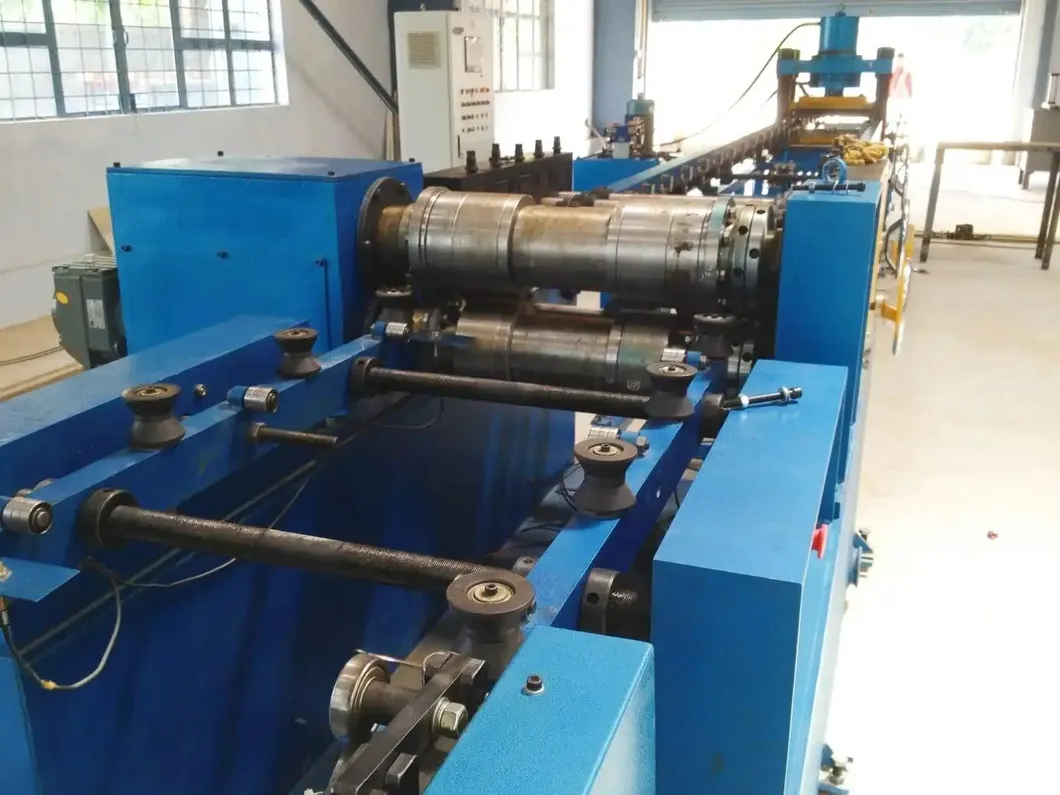

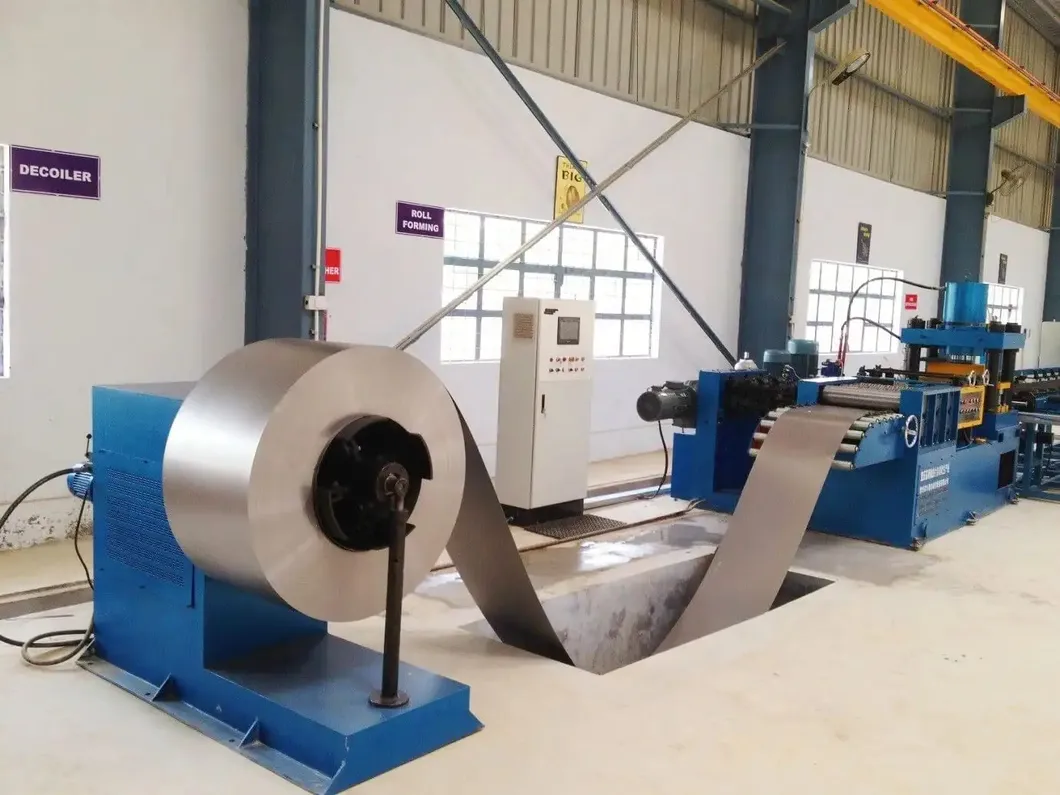

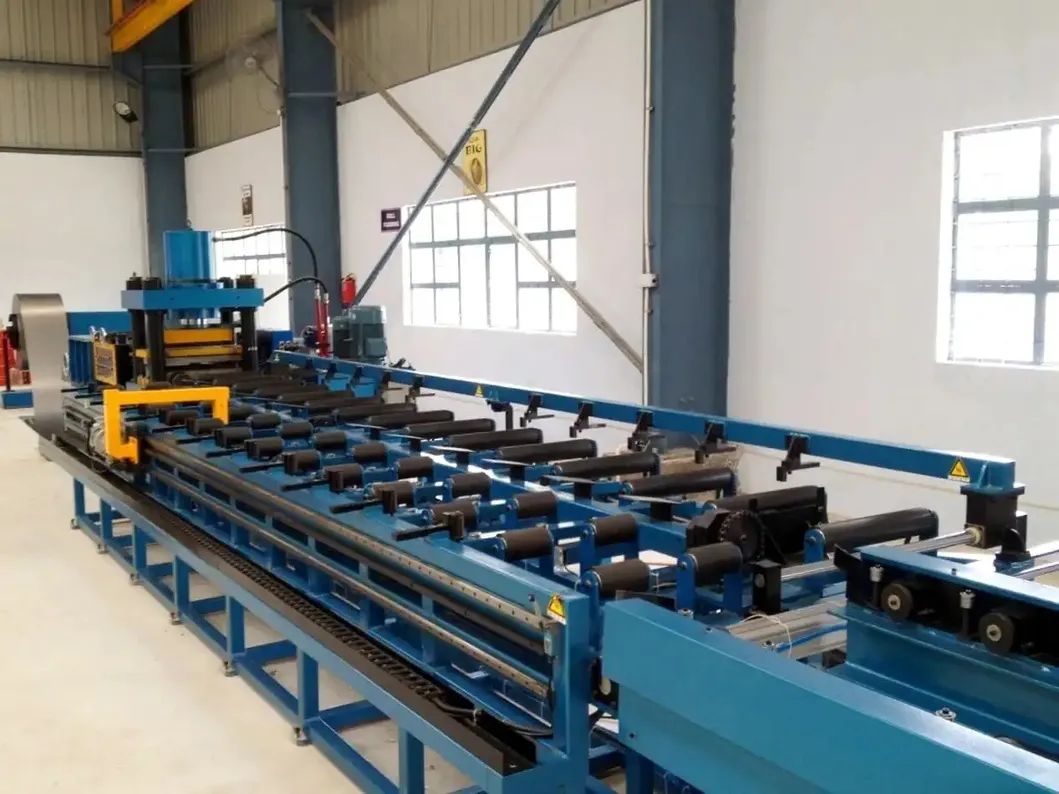

Velocidade de rolagem: 6-14 m/min

Pressão ajustável

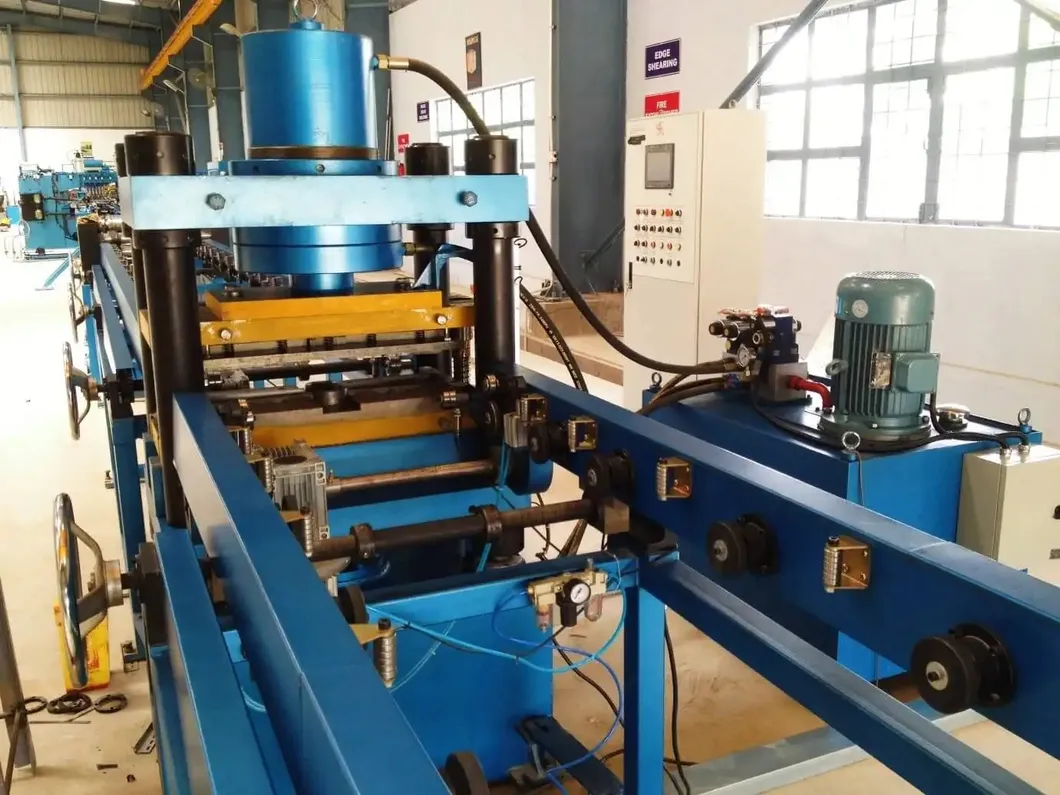

Punção final: prensa hidráulica de 315 toneladas

Encoder rotativo e servo acionamento para precisão de comprimento/tamanho das aletas

Mecanismo de nivelamento garante planicidade de peça única

Material desenrolado colocado em rack de descarga de 5 toneladas via carrinho de carregamento e enrolado em chapas

Poço de buffer opcional mediante solicitação do cliente

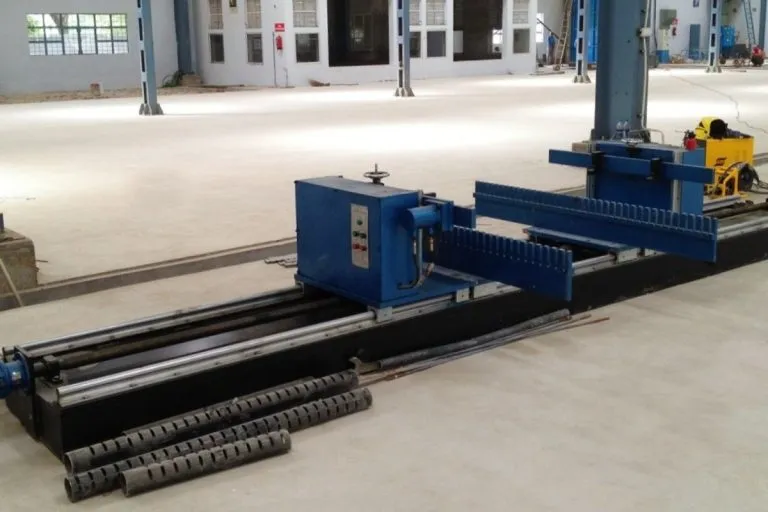

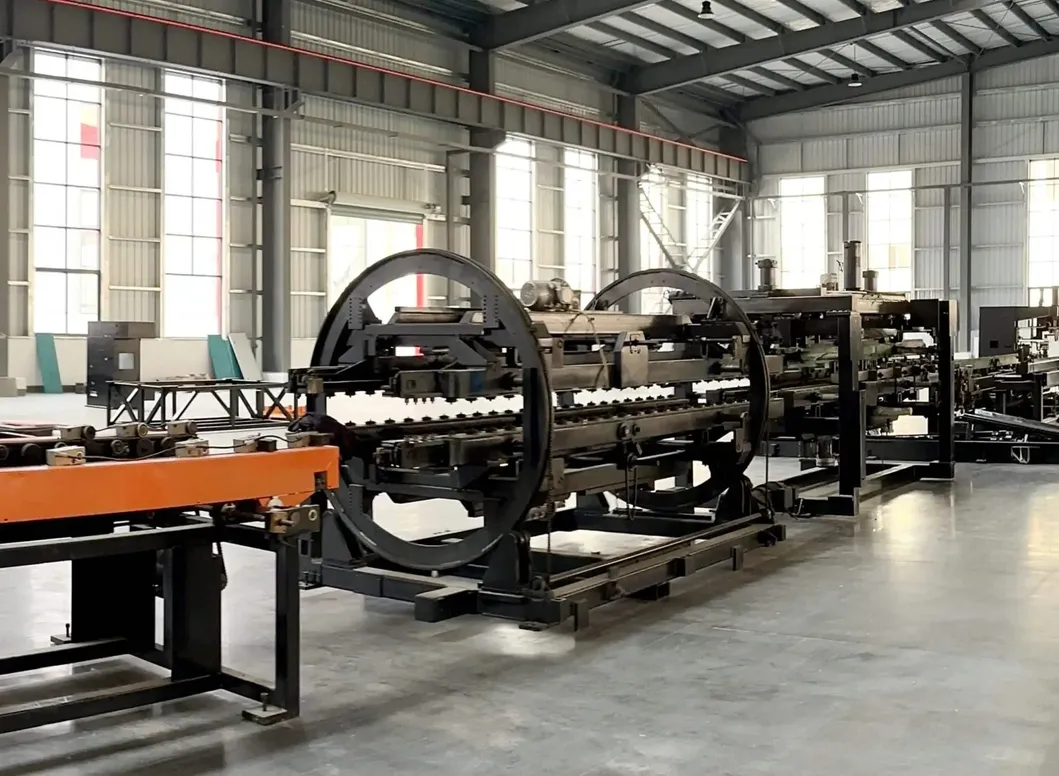

Estação de viragem e junção

Velocidade de transporte: 5-15 m/min

Viragem de 180° das aletas do radiador

Dispositivo de viragem: rack rotativo, rack de viragem, sistema de transmissão, dispositivo de viragem, dispositivo de empuxo, etc.

Primeira chapa atinge a posição predefinida → virada para o rack de transporte oposto

Segunda chapa atinge a posição predefinida → dispositivo de empuxo move-a para a primeira chapa, completando a junção		 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 2
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 3 Estação de pré-soldagem por pontos de cabeça dupla

Dois conjuntos de dispositivos de pressão de soldagem por pontos

Potência: 60 KVA

Após viragem e montagem, a máquina de pré-soldagem por pontos alinha e fixa as peças para soldagem por pontos múltiplos

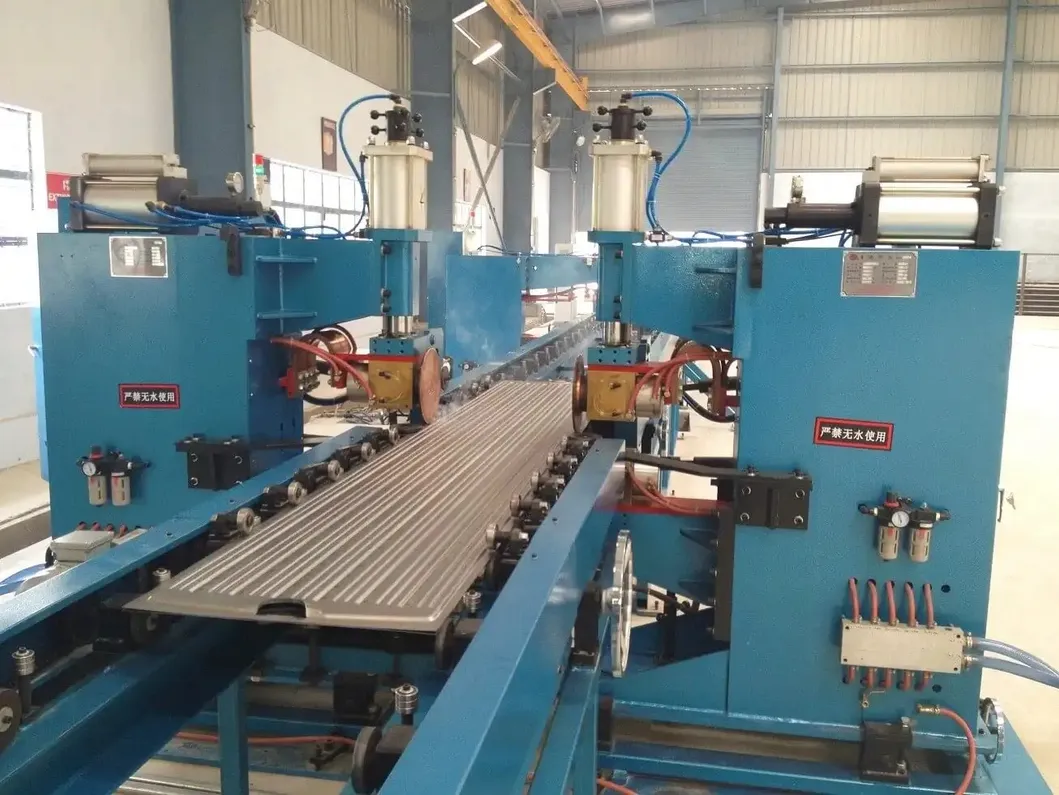

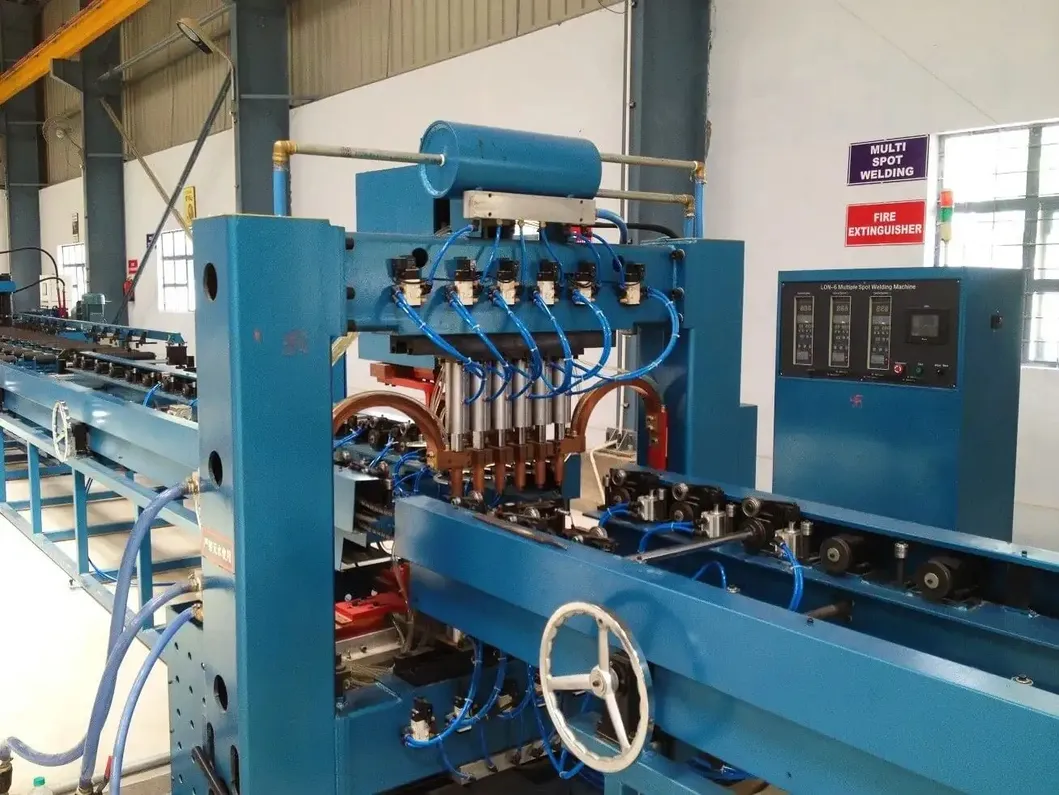

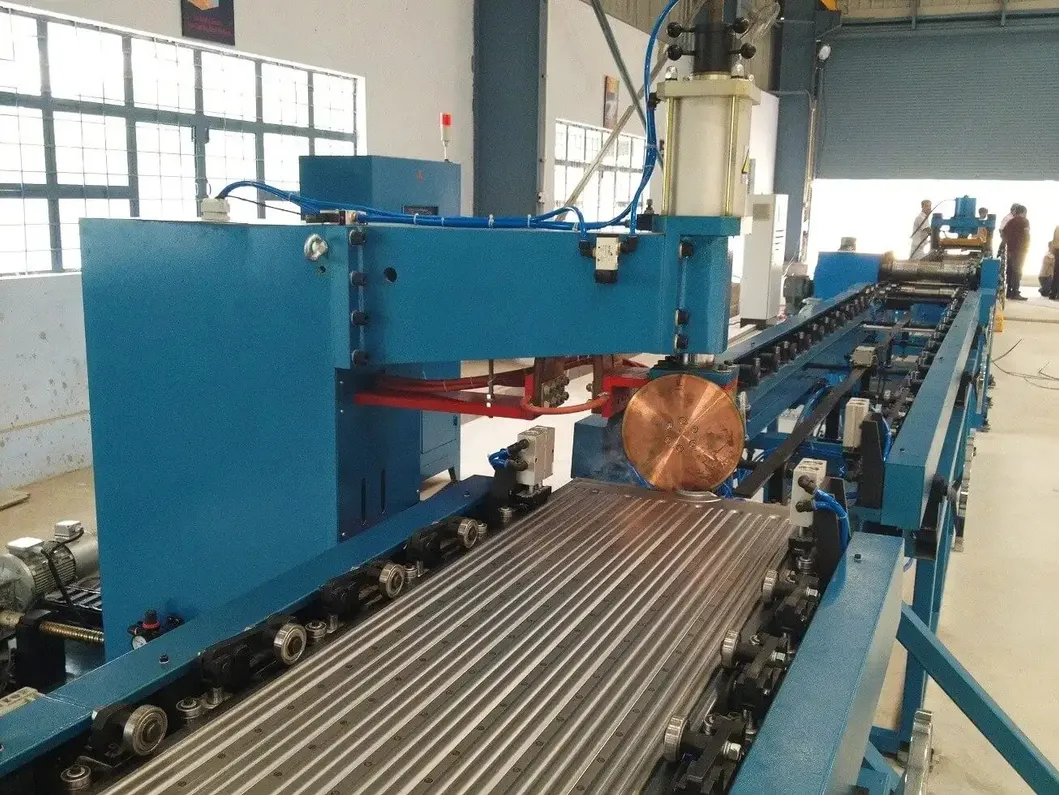

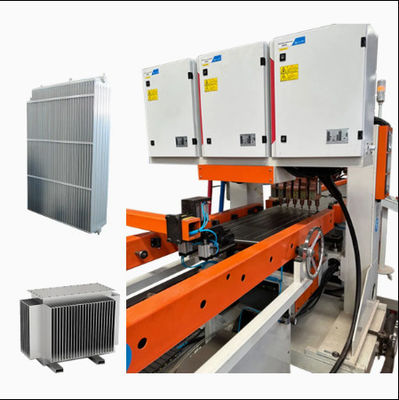

Estação de soldagem por pontos múltiplos tipo pórtico

12 conjuntos de dispositivos de pressão de soldagem por pontos

Cabeça de soldagem de cabeça dupla, 6 pontos/fila

Fontes de alimentação CA: 12 conjuntos

Potência: 12 * 50 KVA

Soldagem de fileira dupla para maior eficiência		 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 4
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 5 Estação de soldagem de costura de dupla face

2 conjuntos de máquinas de soldagem de costura, dispostas simetricamente

4 conjuntos de cabeças de pressão de soldagem de costura

2 conjuntos de fontes de alimentação de soldagem de frequência variável

Potência: 2 * 160 KVA

Pressão máxima: 12.000 N

Mecanismo de transmissão diferencial

Velocidade de soldagem de costura: 0-2,8 m/min
Estação de corte e nivelamento por rolagem

Composta por caixa da máquina, dispositivo de acionamento, dispositivo de corte, mecanismo de esmagamento de bordas, mecanismo de nivelamento, sistema de controle eletrônico, sistema pneumático, etc.

Disco de corte por rolagem corta ambos os lados; disco de corte feito de aço ferramenta de liga (resistente a impactos, resistente ao desgaste, longa vida útil)

Velocidade de corte por rolagem: 2-6 m/min

Potência de acionamento: 4 kW		 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 6
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 7 Estação de punção final

Composta por base, mecanismo de elevação, estrutura de punção, matriz de punção, cilindro de punção, cilindro de elevação e estação hidráulica

Usado para cortar as extremidades soltas para garantir o alinhamento e a consistência das bordas

Matriz de punção com borda chanfrada para reduzir a força de punção

Pressão da máquina de punção: 160 T
Estação de soldagem a arco de argônio final

2 conjuntos de equipamentos, dispostos simetricamente

1 conjunto para soldar a extremidade frontal, 1 conjunto para soldar a extremidade traseira da peça

4 conjuntos de fontes de alimentação de soldagem a arco de argônio Panasonic

Faixa de corrente: 5-315 A

Velocidade de soldagem: 300-600 mm/min		 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 8

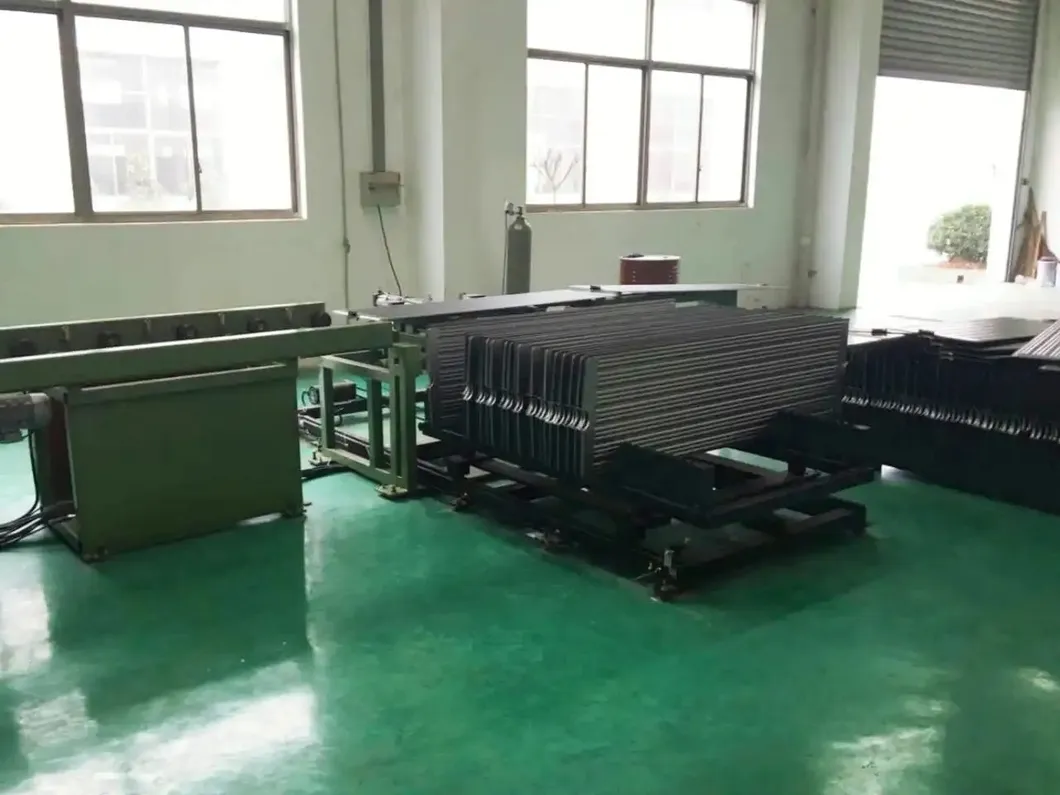

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 9 Estação de paletização

Quantidade de armazenamento por rack de paletização: 40 peças

Espaçamento do palete: 45 mm

Método de agarrar: Grampos de cilindro prendem o material, garra gira 90° para colocar no rack

Método de trabalho do carrinho de material: Movimento de passo servo, move-se para a próxima posição após colocar 1 peça, substituição manual do carrinho quando o rack está cheio



Máquinas acessórias opcionais

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 10 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 11 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 12 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 13

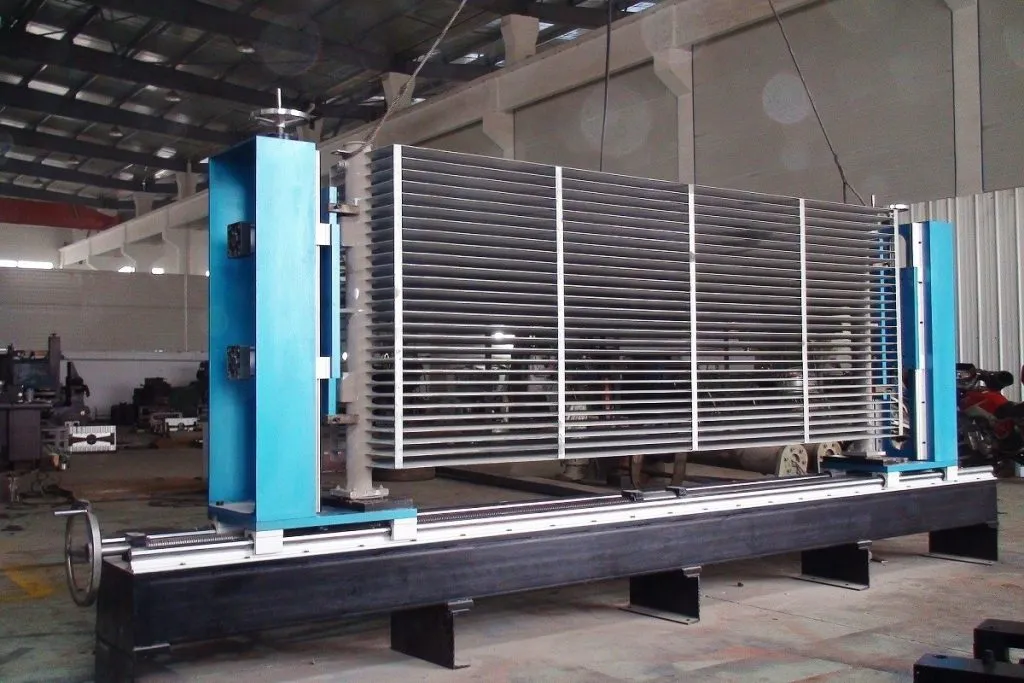

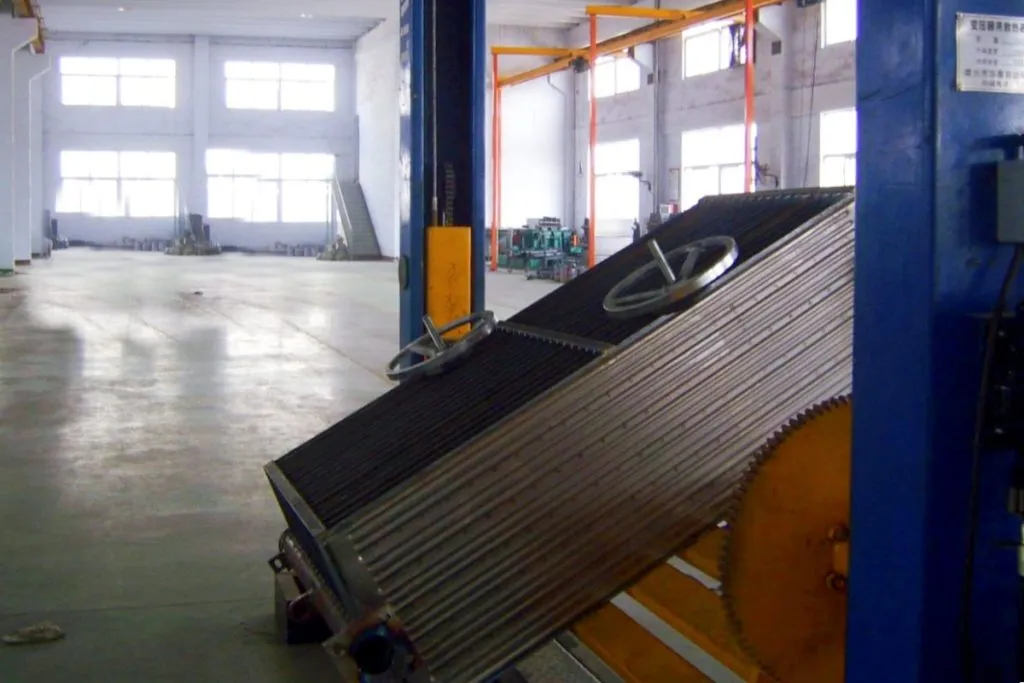

Máquina de punção de tubo de cabeçalho Dispositivo de montagem Mesa de soldagem de flange Mesa de viragem para montagem de soldagem

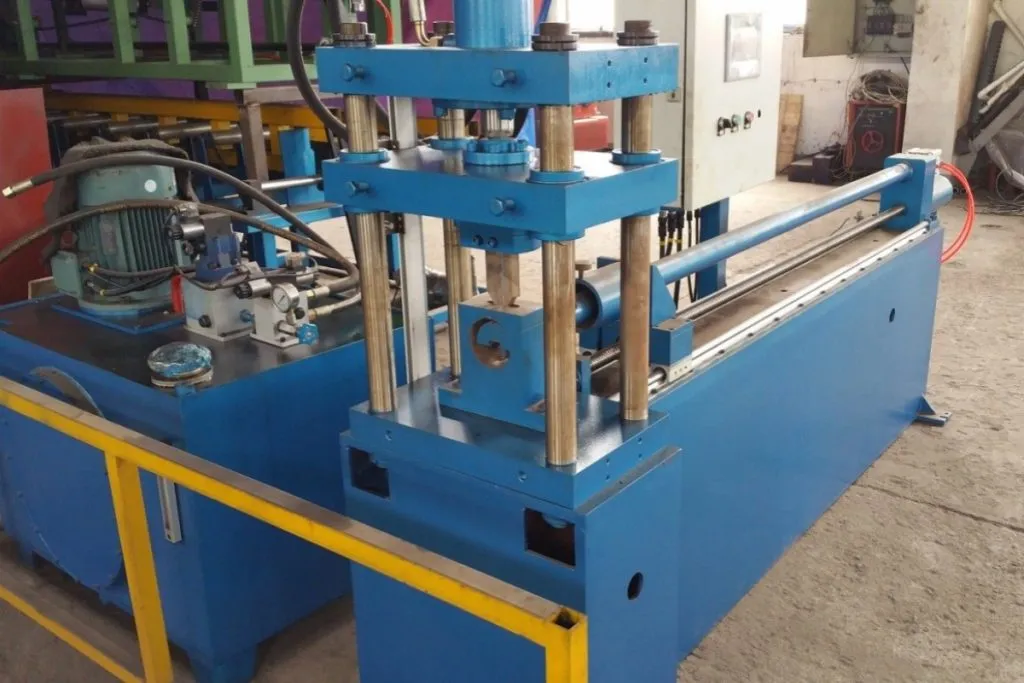

A Máquina de Punção de Cabeçalho indexa automaticamente para criar até 40 pares de ranhuras em um tubo (máx. 40 painéis). O tubo é cortado com 2 ranhuras retangulares especialmente moldadas por painel. O suporte interno evita a deformação durante a punção. Tempo de ciclo por punção: ~6 segundos. O Dispositivo de Montagem Horizontal auxilia na montagem dos painéis do radiador nos tubos do cabeçalho. Os painéis são colocados em um dispositivo de rack na Máquina de Empilhamento Automática e, em seguida, no dispositivo. Uma extremidade é ajustada manualmente para o comprimento, enquanto a outra extremidade usa uma prensa hidráulica para segurar e posicionar para soldagem por pontos. O dispositivo de montagem de flange motorizado é projetado para alinhar com precisão as flanges de montagem na linha central do radiador. Com ajustes motorizados para o comprimento do painel e profundidade de montagem, ele permite a reconfiguração rápida para alterações de produção. O posicionamento do servomotor garante montagens precisas. O dispositivo de viragem motorizado é projetado para virar os elementos do radiador para a montagem do radiador, após soldar o tubo do cabeçalho de um lado, em seguida, virar o radiador para soldar outro lado.



Outras informações

Detalhes do produto Serviços técnicos
A Linha de Produção de Aletas de Radiador de Transformador Trintfar Horse atende aos padrões internacionais e oferece um preço mais econômico e competitivo. Aderir à centralidade no cliente e fornecer à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, treinamento e manutenção.

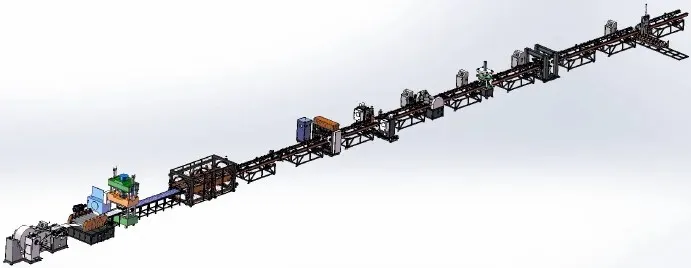

Diagrama de Layout da Linha de Produção de Aletas de Radiador de Transformador Totalmente Automática

Serviço de pré-venda: Antes de assinar o contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos.

Instalação e comissionamento: De acordo com o contrato, nossa empresa transportará com segurança o equipamento para o local de instalação designado pelo usuário dentro do prazo especificado e enviará engenheiros de serviço técnico para instalá-lo no local. Quando o usuário tiver as peças sobressalentes básicas de instalação e comissionamento, o engenheiro de serviço técnico instalará e depurará a máquina para o usuário usar, garantindo que o ambiente de instalação e comissionamento seja limpo, limpo e organizado.

Treinamento pós-venda: A empresa oferece treinamento técnico gratuito (mín. 5 dias) no local do comprador ou no centro de treinamento do vendedor. Os principais tópicos incluem:

  • -Uso do software de controle
  • -Procedimentos de ligar/desligar
  • -Configurações de parâmetros do painel e do software
  • -Limpeza e manutenção básica da máquina
  • -Lidar com falhas comuns de hardware
  • -Precauções operacionais

Manutenção do equipamento

  • -Garantia de um ano após a aceitação final;
  • -O tempo de resposta do atendimento ao cliente é de 24 horas;
  • -Reparos pagos são fornecidos após o período de garantia.
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 14
Resultados da produção
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 15


Lista de configuração do equipamento

Não Nome Modelo Qtd Unidade
1 Máquina de desenrolamento automática FJJ-0-0 1 Conjunto
2 Máquina de corte e conformação por rolagem CXJ-0-0 1 Conjunto
3 Máquina de viragem e montagem FZJ-0-0 1 Conjunto
4 Máquina de pré-soldagem por pontos de cabeça dupla DN60-2C 1 Unidade
5 Máquina de soldagem por pontos de 12 cabeças tipo pórtico LM-12C 1 Unidade
6 Máquina de soldagem de costura de dupla face 2*FVM160-2C 1 Unidade
7 Máquina de corte e nivelamento por rolagem JPJ-0-0 1 Unidade
8 Máquina de punção final CQJ-0-0 1 Unidade
9 Máquina de soldagem a arco de argônio final YHH-4C 2 Unidade
10 Máquina de empilhamento de produto acabado MDJ-0-0 1 Unidade
11 Rack transportador SSJ-0-0 10 Unidade

Lista do sistema de controle

Pneumática Airtac
Controle Mitsubishi ou Siemens
Sistemas Servo Yaskawa
Rolamentos lineares e atuadores THK
Hidráulica Yuci
Elétrica Schneider, Siemens
