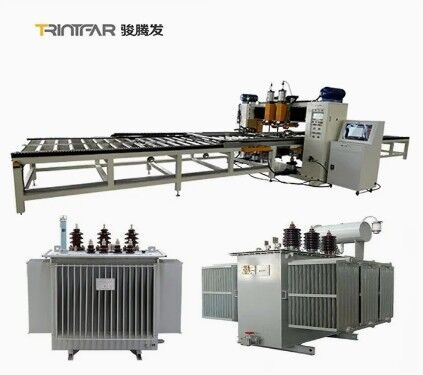

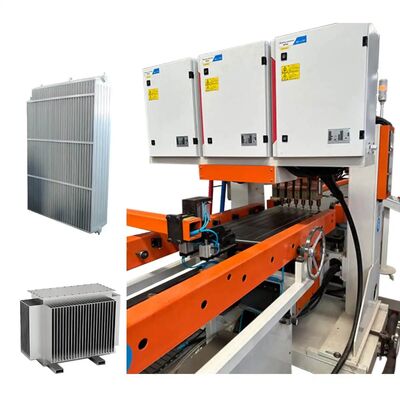

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa
Automatic production line for power transformer coolers - High-speed equipment for manufacturing coolers - Plate-type cooler production line
Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa

Imagem Grande :  Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10000~500000
Detalhes da embalagem: Suportes de madeira/caixas de madeira
Tempo de entrega: 60 ~ 90
Termos de pagamento: L/C, D/A, D/P, T/T
Contato

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa

descrição
Modelo NÃO.: FVM-170KVA Espaço da produção: Linha de Produtos
Certificação: ISO, CE, ABS Serviço pós-venda: Garantia de 1 ano
Pacote de Transporte: CAIXA DE MADEIRA Marca registrada: TRINTFAR



Fluxo de trabalho

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 0

Fluxo de trabalho:Máquina de carregamento de treliça de painel → Máquina de carregamento e prensagem de anel de canal de água → Máquina de viragem e montagem 1 → Máquina de soldagem de pré-ponto de posicionamento de painel → Máquina de soldagem multiponto de pórtico de painel → Máquina de soldagem de pré-ponto de chapa de convecção → Máquina de soldagem multiponto de pórtico de chapa de convecção → Transportador de transferência em linha em forma de U → Máquina de soldagem de costura de cabeça dupla lateral longa → Máquina de soldagem de costura lateral curta de cabeça dupla de pórtico 1 → Máquina de soldagem de costura lateral curta de cabeça dupla de pórtico 2 → Máquina de limpeza e aparagem de dois lados → Guilhotina → Máquina de corte de arco de quatro cantos → Máquina de viragem e montagem 2 → Máquina de soldagem automática de três vias de cabeça dupla → Máquina de soldagem automática de gancho de suporte → Máquina automática de detecção de estanqueidade à pressão → Transportador de descarga
Equipamentos principais

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 1



Máquina de carregamento de treliça de painel

Carregamento manual de materiais empilhados em carros de plataforma de alimentação usando o carro lança, com duas posições de colocação de material em cada lado.
O grampo de treliça agarra automaticamente os materiais de ambos os lados do carro da placa e os coloca na linha transportadora.
O mecanismo de posicionamento de fixação central alinha o painel na esteira.
O mecanismo acionado por servo move a placa para a máquina de soldagem de pré-ponto para soldagem de ponto em ambos os lados.

Máquina de carregamento e prensagem de anel de canal de água

O anel de canal de água usa alimentação por placa vibratória com um sistema de dupla trilha.
Duas cabeças de prensagem em cada lado pressionam os anéis de canal de água nas partes frontal e traseira.
A transmissão de material usa alimentação por rolo motorizado.

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 2

Máquina de viragem e montagem

Viragem rápida e precisa.
Correntes de alta qualidade para transmissão; motor redutor de 400W como acionamento.
Motor de redução de engrenagem com sensor para posicionamento preciso de viragem.
Controle automático, sem intervenção manual.
Consiste em corpo de viragem, dispositivo de carregamento, console elétrico, sistema operacional e cerca de segurança. Adapta-se a vários requisitos de viragem de produto, garantindo transferência de material segura, suave e eficiente entre as operações.

Máquina de soldagem de pré-ponto de posicionamento de painel

O painel flui automaticamente para a posição de parada de soldagem no rack transportador, e os soldadores em ambos os lados iniciam a soldagem de pré-ponto. Soldagem de pré-ponto necessária para apenas uma linha. Usa 1 conjunto de fonte de alimentação AC DN75.

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 3

Máquina de soldagem multiponto de pórtico de painel

3 máquinas de soldagem multiponto de pórtico para soldagem. Cada unidade possui 18 conjuntos de juntas de soldagem de cilindro. Fonte de alimentação de soldagem AC para soldar uma linha de juntas de solda por vez. O passo de ligação servo de alta velocidade alimenta o grampo para fornecer a placa do canal de água.

Máquina de soldagem de pré-ponto de chapa de convecção

Chapa de convecção carregada manualmente no guia de ferramenta online. Soldagem realizada usando uma máquina de soldagem de pré-ponto de pórtico de 4 cabeças. Materiais empurrados manualmente para a primeira linha de posições pré-apontadas para soldagem. O equipamento muda automaticamente para os pontos de soldagem restantes.

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 4

Máquina de soldagem multiponto de pórtico de chapa de convecção

Caminho pré-definido: A chapa de convecção segue o caminho pré-definido para o guia de ferramenta.
Soldagem de Pórtico Duplo: 2 soldadores multiponto de pórtico.
Juntas Pneumáticas: 16 conjuntos por unidade.
Fonte de Alimentação AC: AC e face única para soldagem de linha.
Servo Passo: Servo passo de alta velocidade alimenta o grampo para a placa do canal de água.

Transportador de transferência em linha em forma de U

Use rack transportador de rolos para transferir materiais em layout em forma de U.
Eficiência de Espaço: A forma em U economiza espaço, otimiza o processo.
Facilidade de Operação: Alcance menor do trabalhador, conveniente, reduz a intensidade.

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 5

Máquina de soldagem de costura de cabeça dupla lateral longa

Soldagem Simultânea: Solda ambos os lados longos ao mesmo tempo.
Fonte de Alimentação: AC de frequência média de 300KVA para soldagem estável a longo prazo.

Máquina de soldagem de costura lateral curta de cabeça dupla de pórtico 2 Conjuntos

Use fonte de alimentação de soldagem AC de frequência média para garantir soldagem altamente estável por muito tempo.

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 6

Máquina de limpeza e aparagem de dois lados

Limpa e aparar os produtos soldados de lado longo.

Guilhotina

Processo de Corte: Realiza corte em materiais necessários.
Material da Lâmina: Lâmina de aço branco.
Método de Corte: Corte de tesoura.

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 7

Máquina de corte de arco de quatro cantos

Modelagem de Canto: Corta cantos afiados para formar bordas arredondadas.
Material da Lâmina: Aço branco.
Método de Corte: Puncionamento hidráulico.

Máquina de soldagem automática de três vias de cabeça dupla

Potência de Soldagem: Fonte de alimentação MD80 de frequência média.
Fluxo de Material: Canais de dupla face para acoplamento e viragem. Método de Transporte: Placa de corrente para transporte de material em três vias. Alimentação Automática: Grampo e posicionamento de soldagem para operação precisa.

Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 8

Máquina de soldagem automática de gancho de suporte

Potência de Soldagem: Fonte de alimentação MD40 de frequência média.
Método de Alimentação: Empilhamento tipo clipe para alimentação de material.
Carregamento: Grampo pneumático carrega materiais para a posição de soldagem.

Máquina automática de detecção de estanqueidade à pressão

Pressão de Teste: 10 bar.
Método de Teste: Teste de pressão automático em tanque de água.
Outras informações
Detalhes do Produto Serviços Técnicos
Diagrama de Layout de Retorno em Forma de U da Linha de Produção de Radiadores de Painel de Aço Aderir à centralidade no cliente e fornecer à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, treinamento e manutenção.
Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 9 Serviço de pré-venda: Antes de assinar o contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos.
Resultados de Produção Instalação e comissionamento: De acordo com o contrato, nossa empresa transportará com segurança o equipamento para o local de instalação designado pelo usuário dentro do prazo especificado e enviará engenheiros de serviço técnico para instalá-lo no local. Quando o usuário tiver as peças sobressalentes básicas de instalação e comissionamento, o engenheiro de serviço técnico instalará e depurará a máquina para o usuário, garantindo que o ambiente do local de instalação e comissionamento seja limpo, organizado e ordenado.
Linha de produção automática para refrigeradores de transformadores de potência - Equipamento de alta velocidade para fabricação de refrigeradores - Linha de produção de refrigeradores tipo placa 10 Treinamento Pós-Venda: A empresa oferece treinamento técnico gratuito (mínimo de 5 dias) no local do comprador ou no centro de treinamento do vendedor. Os tópicos principais incluem:
-Uso do software de controle -Procedimentos de ligar/desligar
-Configurações de painel e parâmetros de software
-Limpeza básica e manutenção da máquina
-Manuseio de falhas comuns de hardware
-Precauções operacionais
Manutenção de Equipamentos
-Garantia de um ano após a aceitação final;
-O tempo de resposta do atendimento ao cliente é de até 24 horas;
-Reparos pagos são fornecidos após o período de garantia.
Nº Nome Material Observações
1 Painel Chapa de aço laminada a frio Espessura de 1,1 mm
2 Placa de convecção Chapa de aço laminada a frio Espessura de 0,3 mm
3 Tipo de interface   Interface de rosca interna 4x G 1/2
4 Comprimento do produto   400-3000 mm
5 Largura do produto   300/400/500/600/900mm

Lista de Configuração de Equipamentos



Nº Nome do Equipamento Modelo Quantidade Unidade
1 Máquina de carregamento de treliça de painel HJ-0-0 1 conjunto
2 Máquina de carregamento e prensagem de anel de canal de água YZJ-0-0 1 conjunto
3 Máquina de viragem e montagem 1 FZJ-0-0 1 conjunto
4 Máquina de soldagem de pré-ponto de posicionamento de painel DN75-2C 1 conjunto
5 Máquina de soldagem multiponto de pórtico de painel 10*DN60-36C 3 conjunto
6 Máquina de soldagem de pré-ponto de chapa de convecção 2*DN63-4C 1 conjunto
7 Máquina de soldagem multiponto de pórtico de chapa de convecção 4*DN63-16C 3 conjunto
8 Transportador de transferência em linha em forma de U ZJG-0-0 1 conjunto
9 Máquina de soldagem de costura de cabeça dupla lateral longa 2*FVM300-2C 1 conjunto
10 Máquina de soldagem de costura lateral curta de cabeça dupla de pórtico 1 2*FVM300-2C 1 conjunto
11 Máquina de soldagem de costura lateral curta de cabeça dupla de pórtico 2 2*FVM300-2C 1 conjunto
12 Máquina de limpeza e aparagem de dois lados XBJ-0-0 1 conjunto
13 Guilhotina JCJ-0-0 1 conjunto
14 Máquina de corte de arco de quatro cantos QJJ-0-0 1 conjunto
15 Máquina de viragem e montagem 2 FZJ-0-0 1 conjunto
16 Máquina de soldagem automática de três vias de cabeça dupla 2*MD80-2C 1 conjunto
17 Máquina de soldagem automática de gancho de suporte 2*MD40-4C 1 conjunto
18 Máquina automática de detecção de estanqueidade à pressão JCJ-0-0 1 conjunto
19 Transportador de descarga SSJ-0-0 1 conjunto



Configuração de Água, Eletricidade e Gás

Projeto Parâmetros
Distribuição total de energia 1600KVA (A potência total real utilizada é de cerca de 1000KVA)
Pressão da fonte de gás 0.6MPa
Pressão da fonte de água 0.15MPa~0.30MPa
Requisitos da fonte de ar comprimido 1000L/min
Fluxo total de água 1200L/min
Comprimento*largura aproximada de ocupação do equipamento. 60m*10m
