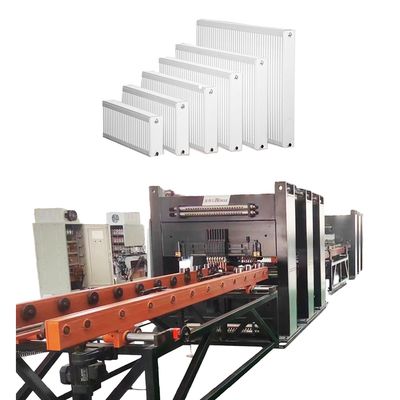

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento
Cooling Corrugated Fin Walls Distribution Power Transformer Oil Immersed Radiator Fin Automatic Welding Production Line
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento

Imagem Grande :  Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10000~80000
Detalhes da embalagem: Brackets de madeira/casas de madeira
Tempo de entrega: 90 ~ 120
Termos de pagamento: L/C, D/A, D/P, T/T
Contato

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento

descrição
Configuração de capacidade: 60 pcs/h (com base em 2 milhões de produtos) Operadores: 1 pessoa
Área do equipamento: 65m * 6.5m * 2m ((L*W*H) Distribuição de energia dos equipamentos: 330 KVA

Fluxo de trabalho

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 0

Fluxo de trabalho:Descolagem→formação de rolos→prensa hidráulica→virada → soldadura múltipla → soldadura lateral → soldadura de costura → soldadura de cabeça → corte lateral → corte de cabeça → produto final → máquina automática de empilhamento de painéis

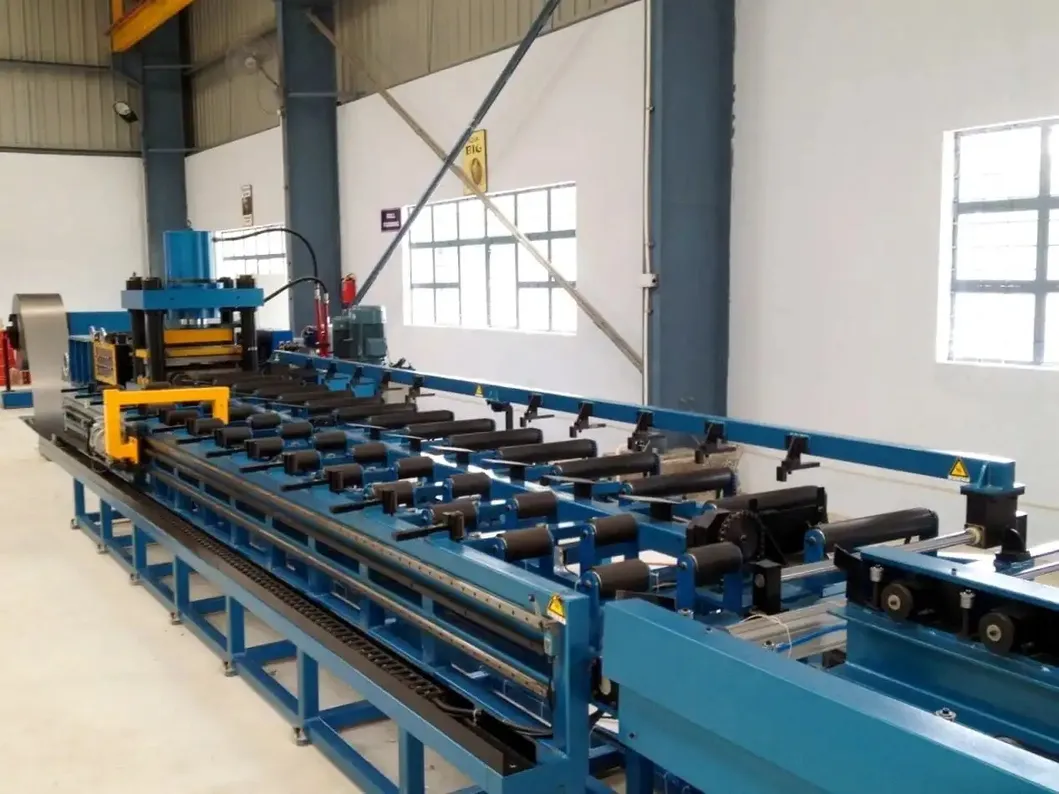

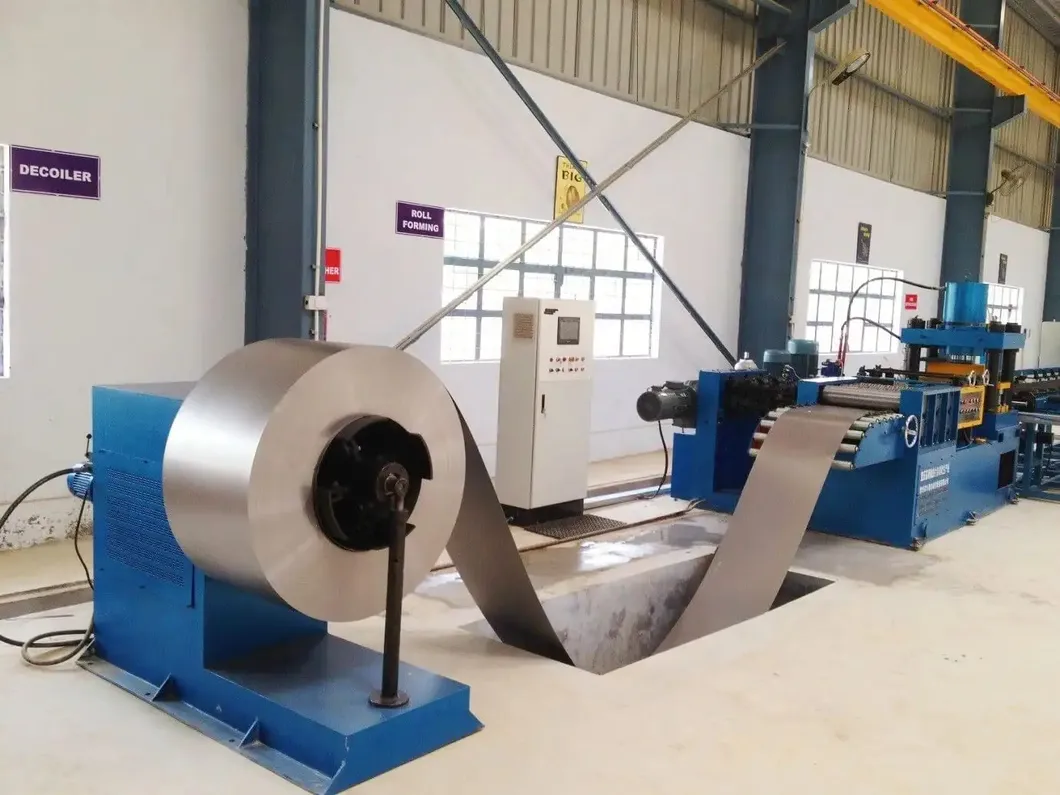

Equipamento principal



Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 1 Estação de formação de rolamento

Velocidade de rolamento: 6-14 m/min

Pressão ajustável

Punção final: prensagem hidráulica de 315 toneladas

Codificador rotativo e servo-acionamento para precisão de comprimento/tamanho das barbatanas

Mecanismo de nivelamento garante a planície da peça única

Materiais não laminados colocados numa plataforma de descarga de 5 toneladas através de um carrinho de carga e enrolados em folhas

Furo de amortecimento opcional por pedido do cliente

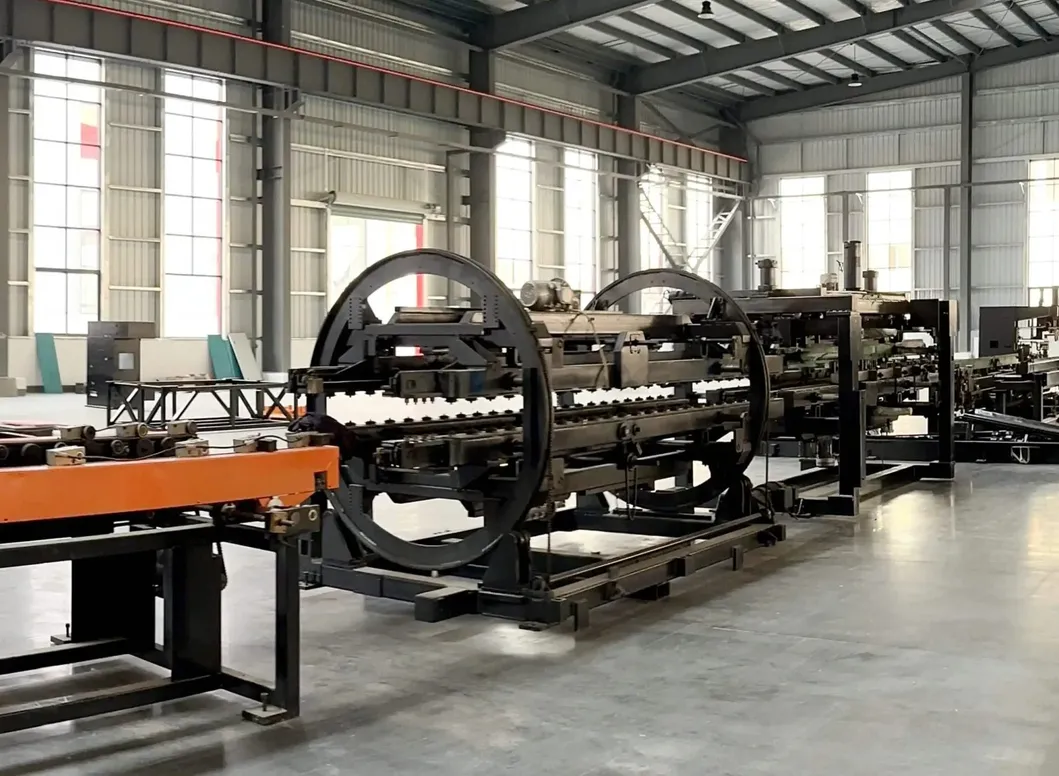

Estação de viragem e de ligação

Velocidade de transporte: 5-15 m/min

Reversão de 180° das barbatanas do radiador

Dispositivo de inversão: rack giratório, rack inversor, sistema de transmissão, dispositivo de inversão, dispositivo de empurrão, etc.

A primeira folha atinge a posição pré-estabelecida → virada para o rack de transporte oposto

A segunda folha atinge a posição pré-estabelecida → o dispositivo de empurrão a move para a primeira folha, completando a junção		 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 2
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 3 Estação de solda pré-ponto de duas cabeças

Dois conjuntos de aparelhos de pressão de soldadura pontual

Potência: 60 KVA

Após virar e montar, máquina de soldadura pré-ponto alinha e fixa peças de trabalho para soldadura multi-ponto

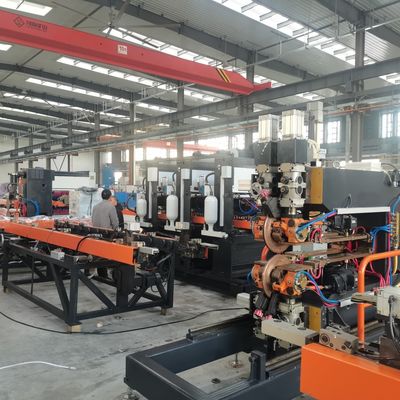

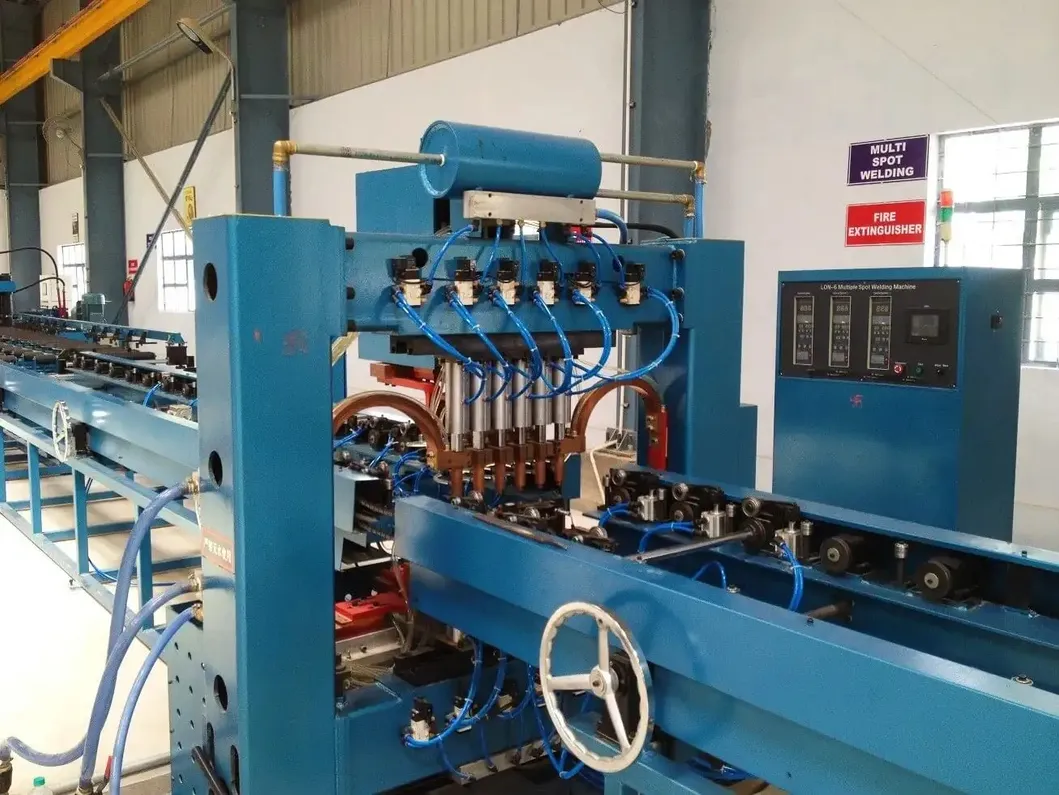

Estação de soldadura multi-ponto de pórtico

12 conjuntos de dispositivos de pressão de solda pontual

Cabeça de soldagem de cabeça dupla, 6 pontos/linha

Fontes de alimentação AC: 12 conjuntos

Potência: 12 * 50 KVA

Soldadura de duas fileiras para melhorar a eficiência		 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 4

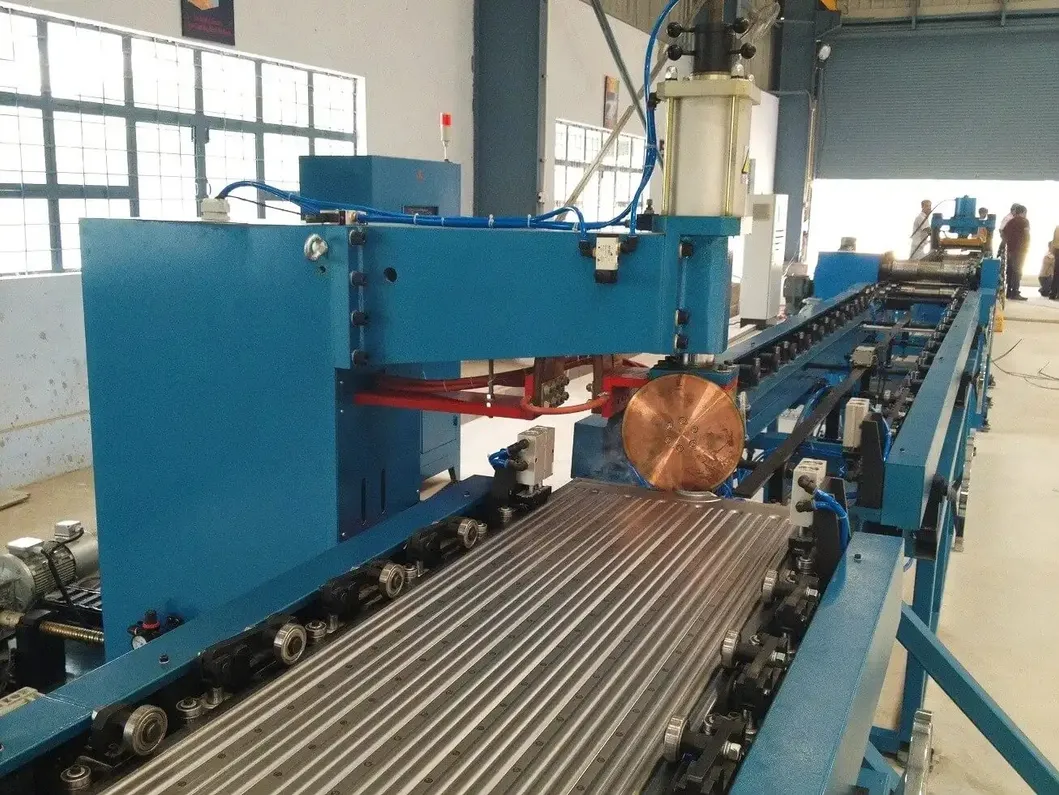

Estação de solda de costura de dois lados

2 conjuntos de máquinas de soldadura por costura, dispostos simetricamente

4 conjuntos de cabeças de pressão de soldadura por costura

2 conjuntos de fontes de alimentação de solda de frequência variável

Potência: 2 * 160 KVA

Pressão máxima: 12.000 N

Mecanismo de transmissão diferencial

Velocidade de soldadura da costura: 0-2,8 m/min

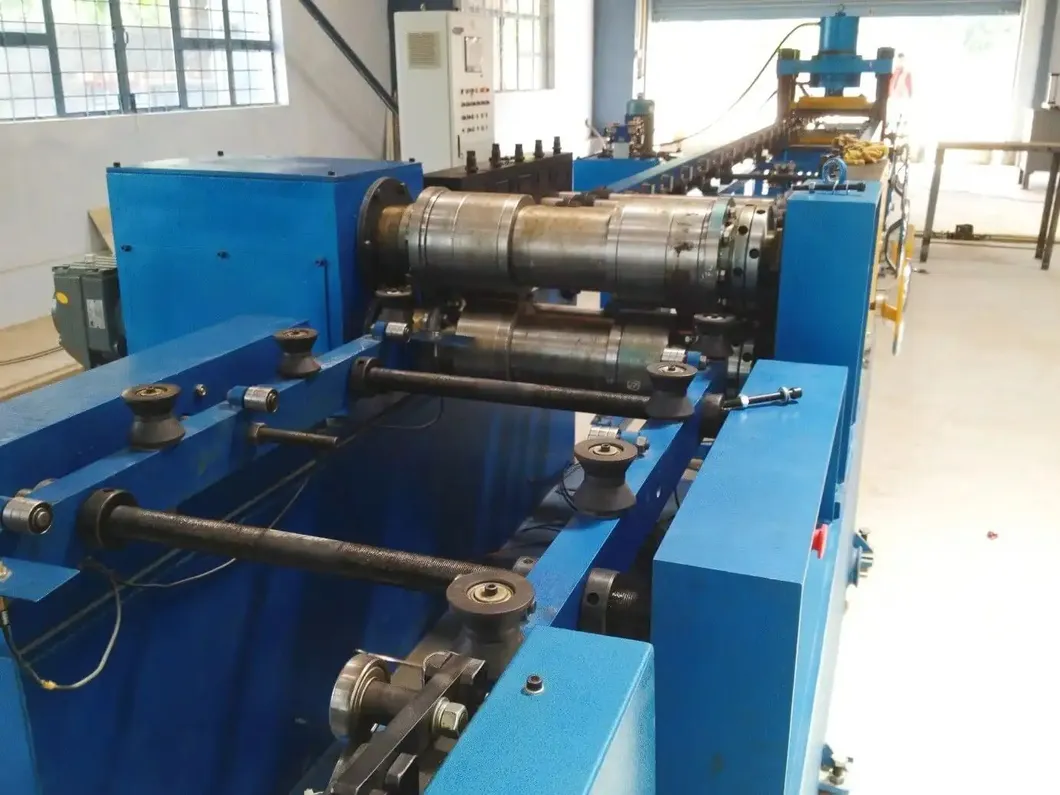

Estação de laminação e nivelamento

Composto por caixa de máquinas, dispositivo de accionamento, dispositivo de cisalhamento, mecanismo de esmagamento de bordas, mecanismo de nivelamento, sistema de controlo electrónico, sistema pneumático, etc.

Disco de corte de laminados, de ambos os lados; disco de corte de aço de liga de ferramentas (resistente a choques, resistente ao desgaste, longa vida útil)

Velocidade de laminação: 2-6 m/min

Potência motriz: 4 kW		 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 5
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 6 Estação de perfuração final

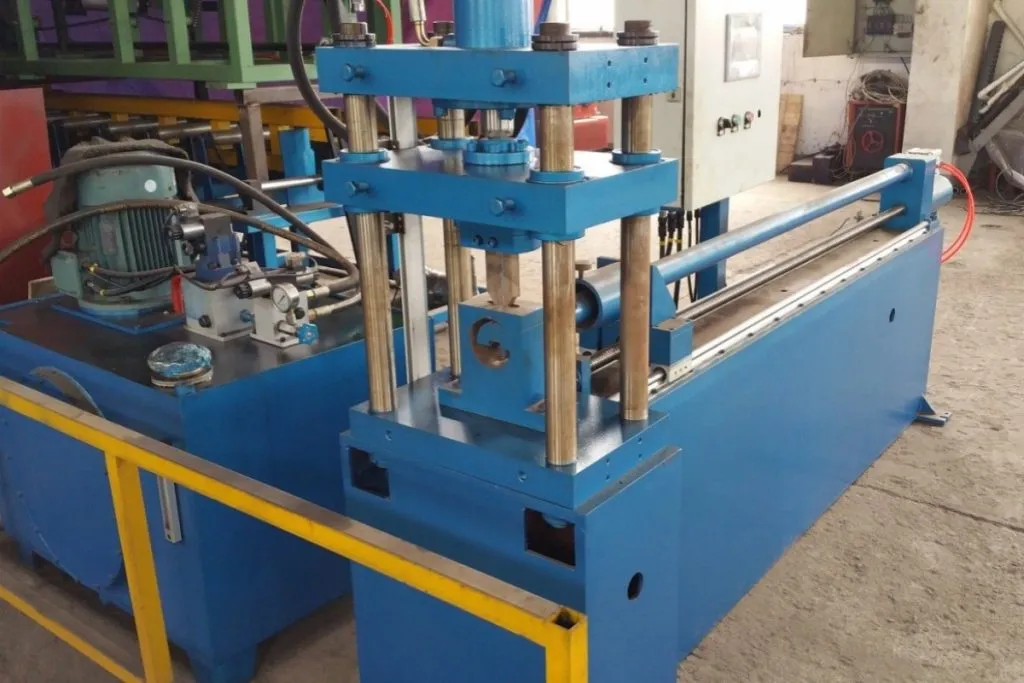

Composto por uma base, um mecanismo de elevação, um quadro de perfuração, uma matriz de perfuração, um cilindro de perfuração, um cilindro de elevação e uma estação hidráulica

Utilizado para cortar pontas soltas para garantir o alinhamento e a consistência das bordas

Matriz de perfurado com borda biselada para reduzir a força de perfurado

Pressão da máquina de perfuração: 160 T
Estação de solda de arco de argão

2 conjuntos de equipamentos, dispostos simetricamente

1 conjunto para soldar o extremo anterior da peça, 1 conjunto para soldar o extremo posterior da peça

4 conjuntos de fontes de alimentação de soldadura por arco de argão da Panasonic

Faixa de corrente: 5-315 A

Velocidade de solda: 300-600 mm/min		 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 7
Estação de paletização

Quantidade de armazenamento por estante de paletização: 40 unidades

Espaçamento entre paletes: 45 mm

Método de aperto: material de fixação do cilindro, pinça girando 90° para colocar no rack

Método de trabalho do carrinho de material: Servo movimento de passo, move-se para a próxima posição após a colocação de 1 peça, substituição manual do carrinho quando o rack está cheio

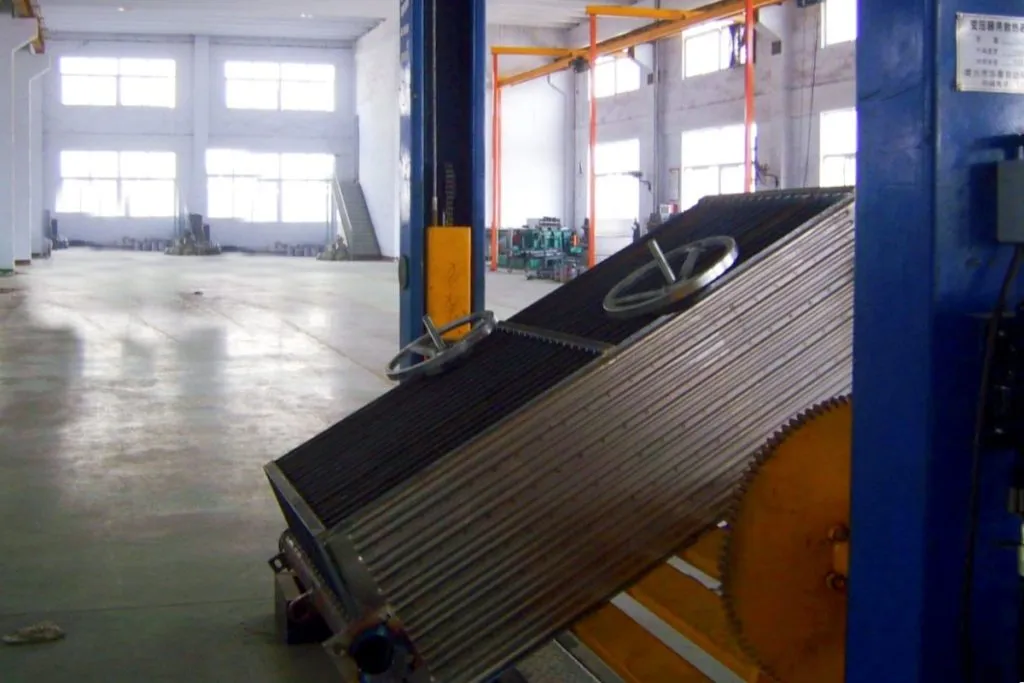

Máquinas e aparelhos para acessórios opcionais

Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 8 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 9 Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 10

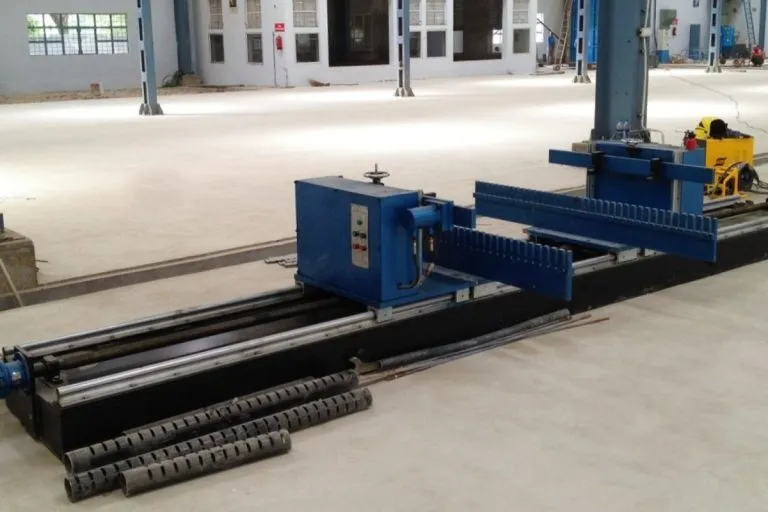

Máquina de perfurar tubos de cabeçalho Instalação de montagem Tabela de soldadura de flange Tabela de volta para montagem de soldadura
A Header Punch Machine indexa automaticamente para criar até 40 pares de slots em um tubo (máximo 40 painéis).O suporte interno impede a deformação durante o perfuradoTempo de ciclo por golpe: ~ 6 segundos. A fixação de montagem horizontal ajuda na montagem de painéis de radiador para tubos de cabeçalho.Uma extremidade é ajustada manualmente para o comprimento, enquanto a outra extremidade utiliza uma prensa hidráulica para segurar e posicionar para a soldagem de estacas. O dispositivo de montagem de flanges é projetado para alinhar com precisão as flanges de montagem na linha central do radiador.permite uma reconfiguração rápida para mudanças de produçãoO posicionamento do servomotor garante montagens precisas. O dispositivo de rotação a motor é concebido para girar os elementos do radiador para o conjunto do radiador, depois de soldar o tubo de cabeçalho de um lado, e depois girar o radiador para soldar o outro lado.



Outras informações

Detalhes do produto Serviços técnicos
A linha de produção Trintfar Horse Transformer Radiator Fin atende aos padrões internacionais e oferece um preço mais económico e competitivo. Adire-se ao foco no cliente e forneça à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, formação e manutenção.

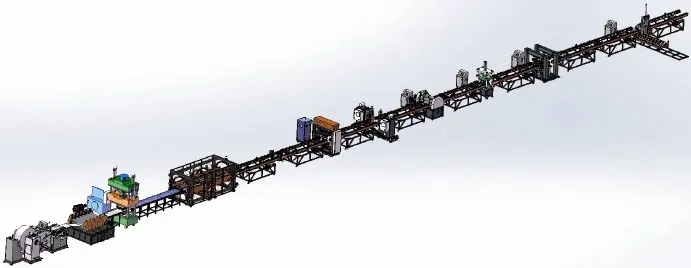

Diagrama de linha de produção da asa do radiador do transformador totalmente automático

Serviço de pré-venda: Antes da assinatura do contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos.

Instalação e colocação em serviço: De acordo com o contrato, a nossa empresa irá transportar o equipamento de forma segura para o local de instalação designado pelo utilizador no prazo especificado,e enviar engenheiros de serviço técnico para instalá-lo no local. Quando o utilizador dispõe das peças de reposição básicas de instalação e comissionamento, o engenheiro do serviço técnico irá instalar e depurar a máquina para que o utilizador a use,assegurar que o ambiente do local de instalação e colocação em serviço é limpo, limpo e ordenado.

Formação pós-venda: A empresa oferece formação técnica gratuita (min. 5 dias) no local do comprador ou no centro de formação do vendedor.

  • - Controlar o uso do software
  • - Procedimentos de ligação/desligação
  • - Configuração dos parâmetros do painel e do software
  • - Limpeza e manutenção básica de máquinas
  • - Tratamento de falhas comuns de hardware
  • - Precauções operacionais

Manutenção dos equipamentos

  • - Garantia de um ano após a aceitação final;
  • - O tempo de resposta do serviço ao cliente é de 24 horas;
  • - As reparações são pagas após o período de garantia.
Linha de Produção de Soldagem Automática de Aletas de Radiador Imersas em Óleo para Transformadores de Potência com Distribuição de Paredes de Aletas Corrugadas de Resfriamento 11
Resultados da produção


Lista de configurações de equipamento

- Não, não. Nome Modelo Quantidade Unidade
1 Máquina de descolagem automática FJJ-0-0 1 Conjunto
2 Máquinas para cortar o cabelo CXJ-0-0 1 Conjunto
3 Máquinas de torneamento e montagem FZJ-0-0 1 Conjunto
4 Máquina de soldadura pré-ponto de duas cabeças DN60-2C 1 Unidade
5 Máquina de soldagem por ponto de 12 cabeças LM-12C 1 Unidade
6 Máquina de soldar de costura de dois lados 2*FVM160-2C 1 Unidade
7 Máquinas de laminar e nivelar JPJ-0-0 1 Unidade
8 Máquina de perfuração de extremos CQJ-0-0 1 Unidade
9 Máquina de soldadura por arco de argão YHH-4C 2 Unidade
10 Máquina de empilhar produtos acabados MDJ-0-0 1 Unidade
11 Estacas transportadoras SSJ-0-0 10 Unidade

Sistema de controlo Lista

Pneumáticos Airtac
Controle Mitsubishi ou Siemens
Sistemas de servidão Yaskawa
Rolamentos lineares e atuadores THK
Máquinas hidráulicas Yuci
Eletrodomésticos Schneider, Siemens
