Linha de produção de barbatanas de radiador de transformador totalmente automática

Imagem Grande : Linha de produção de barbatanas de radiador de transformador totalmente automática

Detalhes do produto:

Lugar de origem:	China
Marca:	Trintfar
Certificação:	CE

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	10000~80000
Detalhes da embalagem:	Brackets de madeira/casas de madeira
Tempo de entrega:	90 ~ 120
Termos de pagamento:	L/C, D/A, D/P, T/T

Contato

Linha de produção de barbatanas de radiador de transformador totalmente automática

descrição

Configuração de capacidade:	60 pcs/h (com base em 2 milhões de produtos)	Operadores:	1 pessoa
Área do equipamento:	65m * 6.5m * 2m ((LWH)	Distribuição de energia dos equipamentos:	330 KVA

Fluxo de trabalho

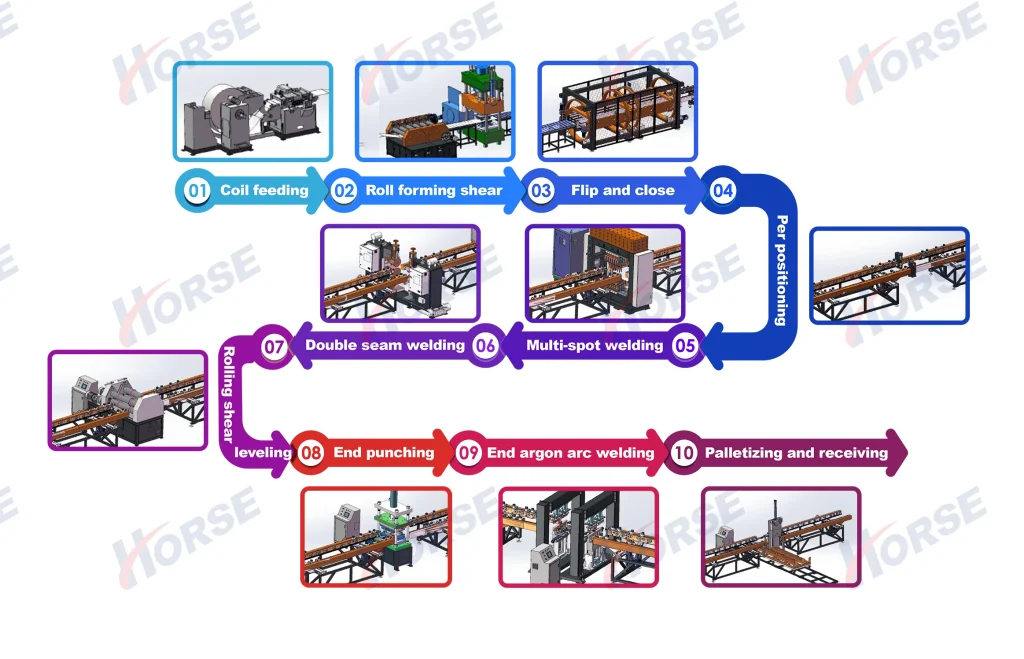

Fluxo de trabalho:Desbobinamento→conformação por rolo→ prensa hidráulica→ viragem → soldagem por pontos múltiplos→ soldagem de costura lateral → soldagem da cabeça → corte lateral → corte da cabeça → produto final → máquina automática de empilhamento de painéis

Equipamentos principais

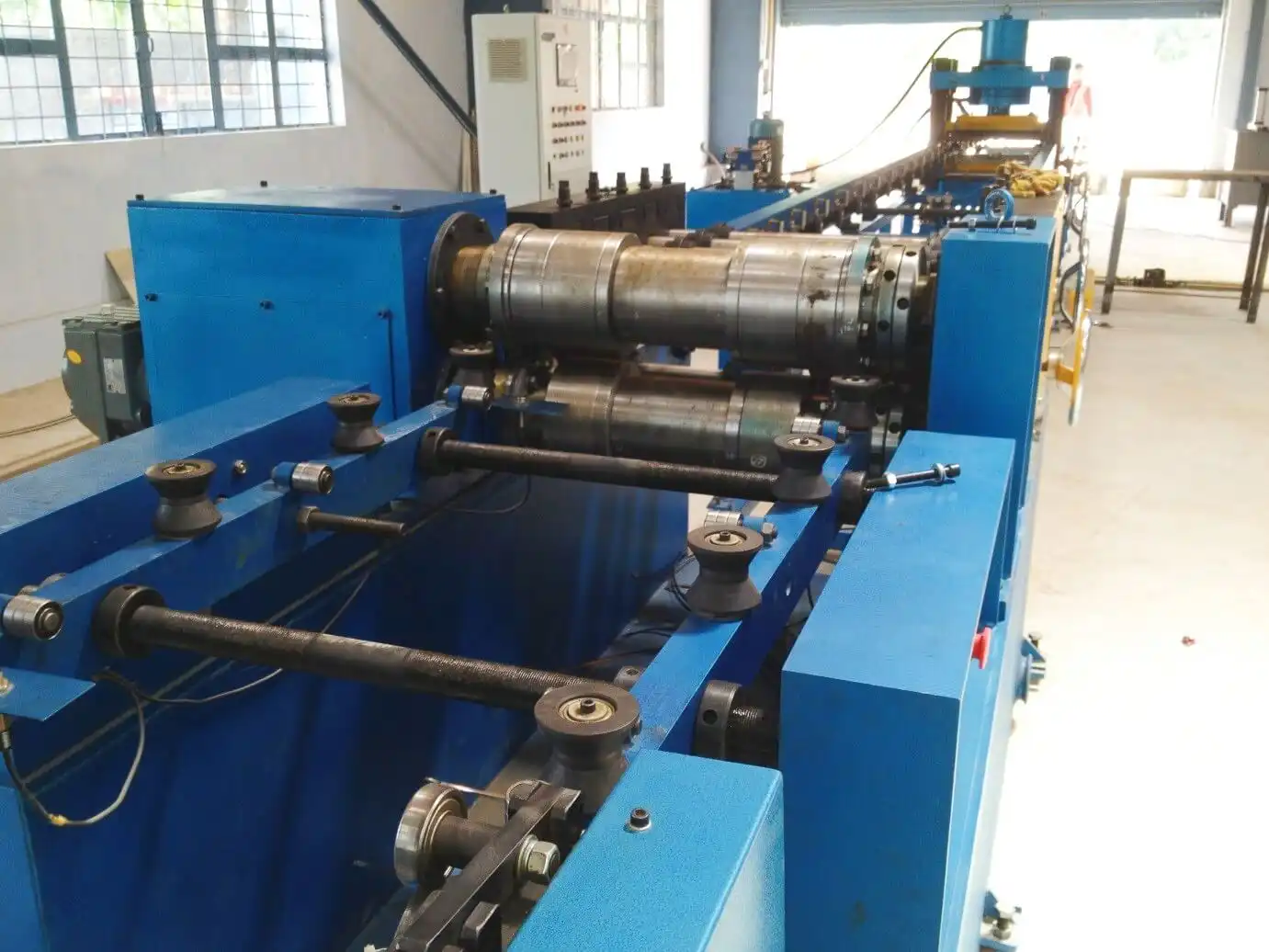

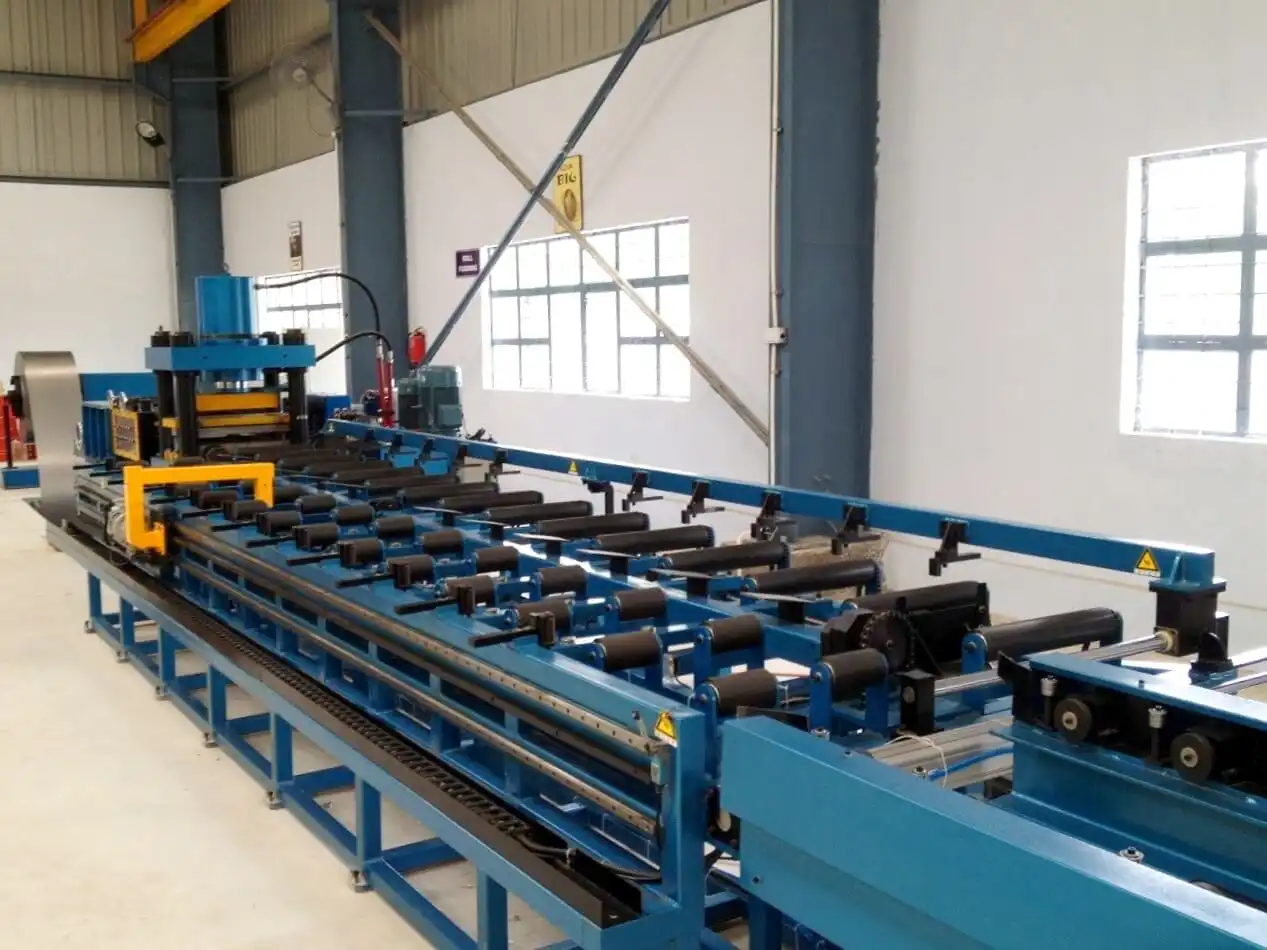

Estação de conformação por rolo

Velocidade de rolagem: 6-14 m/min

Pressão ajustável

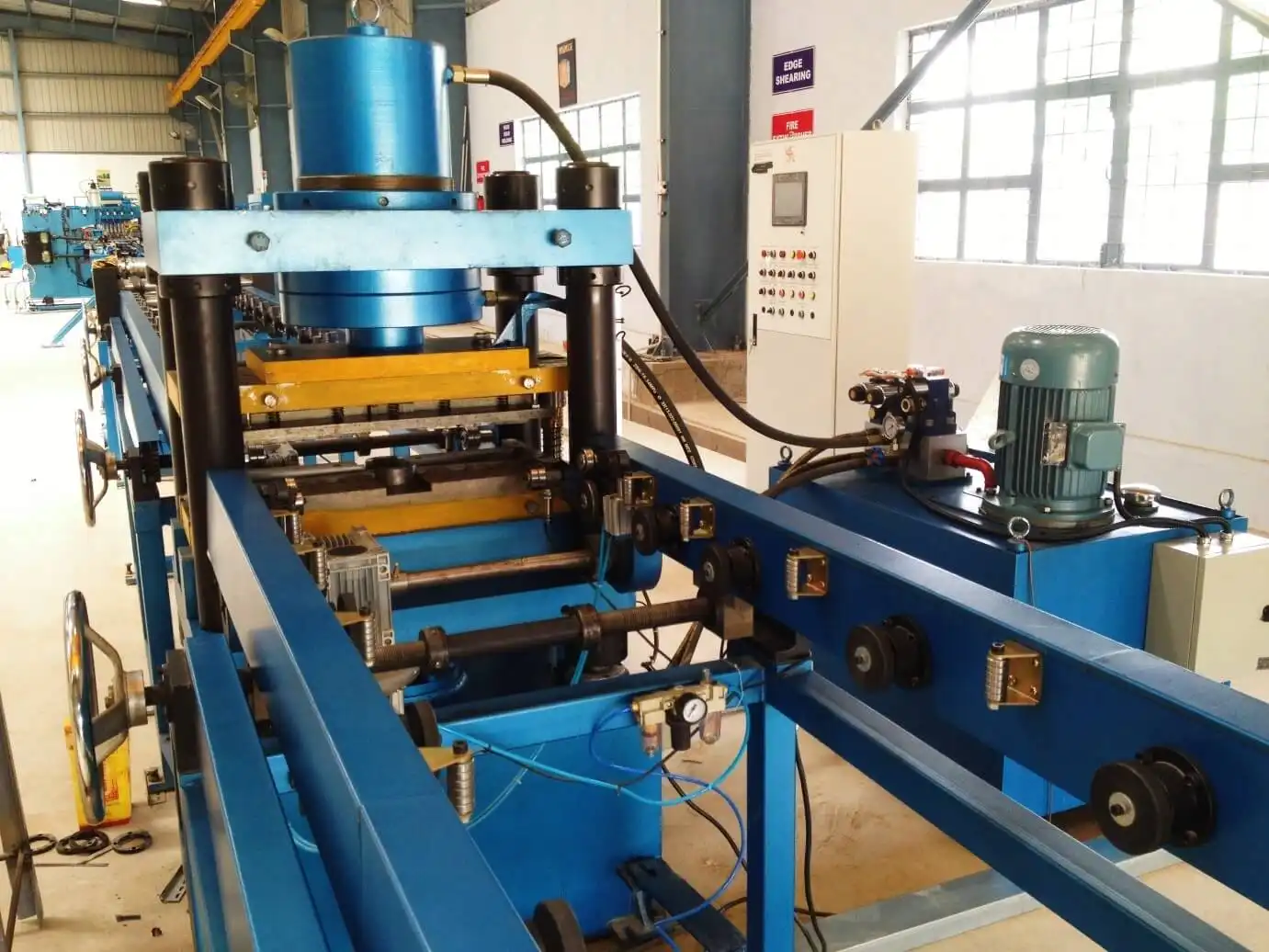

Punção final: prensa hidráulica de 315 toneladas

Encoder rotativo e servo acionamento para precisão de comprimento/tamanho das aletas

Mecanismo de nivelamento garante planicidade de peça única

Material desenrolado colocado em rack de descarga de 5 toneladas via carrinho de carregamento e enrolado em chapas

Poço de buffer opcional por solicitação do cliente

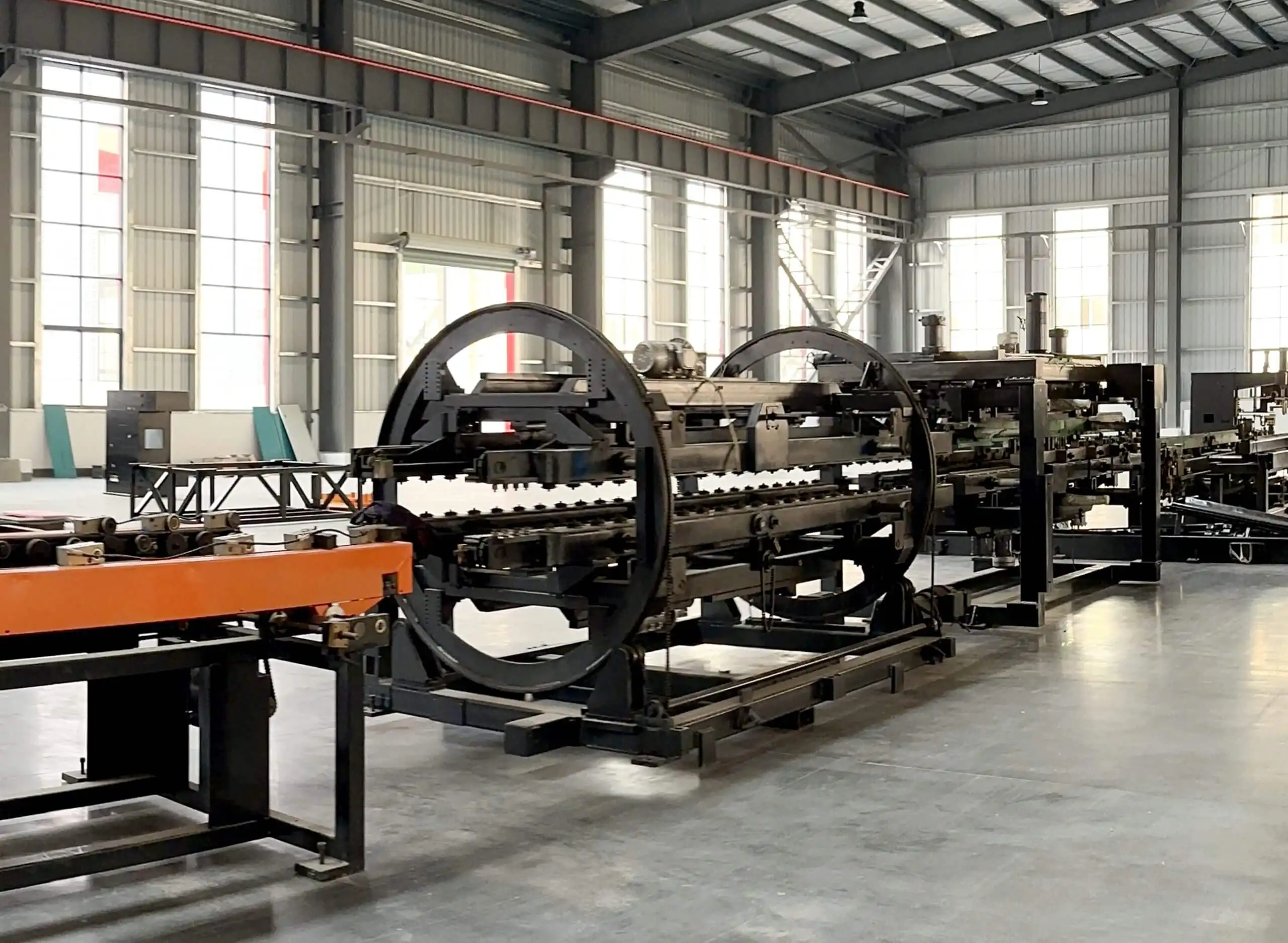

Estação de viragem e junção

Velocidade de transporte: 5-15 m/min

Viragem de 180° das aletas do radiador

Dispositivo de viragem: rack rotativo, rack de viragem, sistema de transmissão, dispositivo de viragem, dispositivo de empuxo, etc.

Primeira chapa atinge a posição predefinida → virada para o rack de transporte oposto

Segunda chapa atinge a posição predefinida → dispositivo de empuxo move-a para a primeira chapa, completando a junção

Estação de pré-soldagem por pontos de cabeça dupla

Dois conjuntos de dispositivos de pressão de soldagem por pontos

Potência: 60 KVA

Após viragem e montagem, a máquina de pré-soldagem por pontos alinha e fixa as peças para soldagem por pontos múltiplos

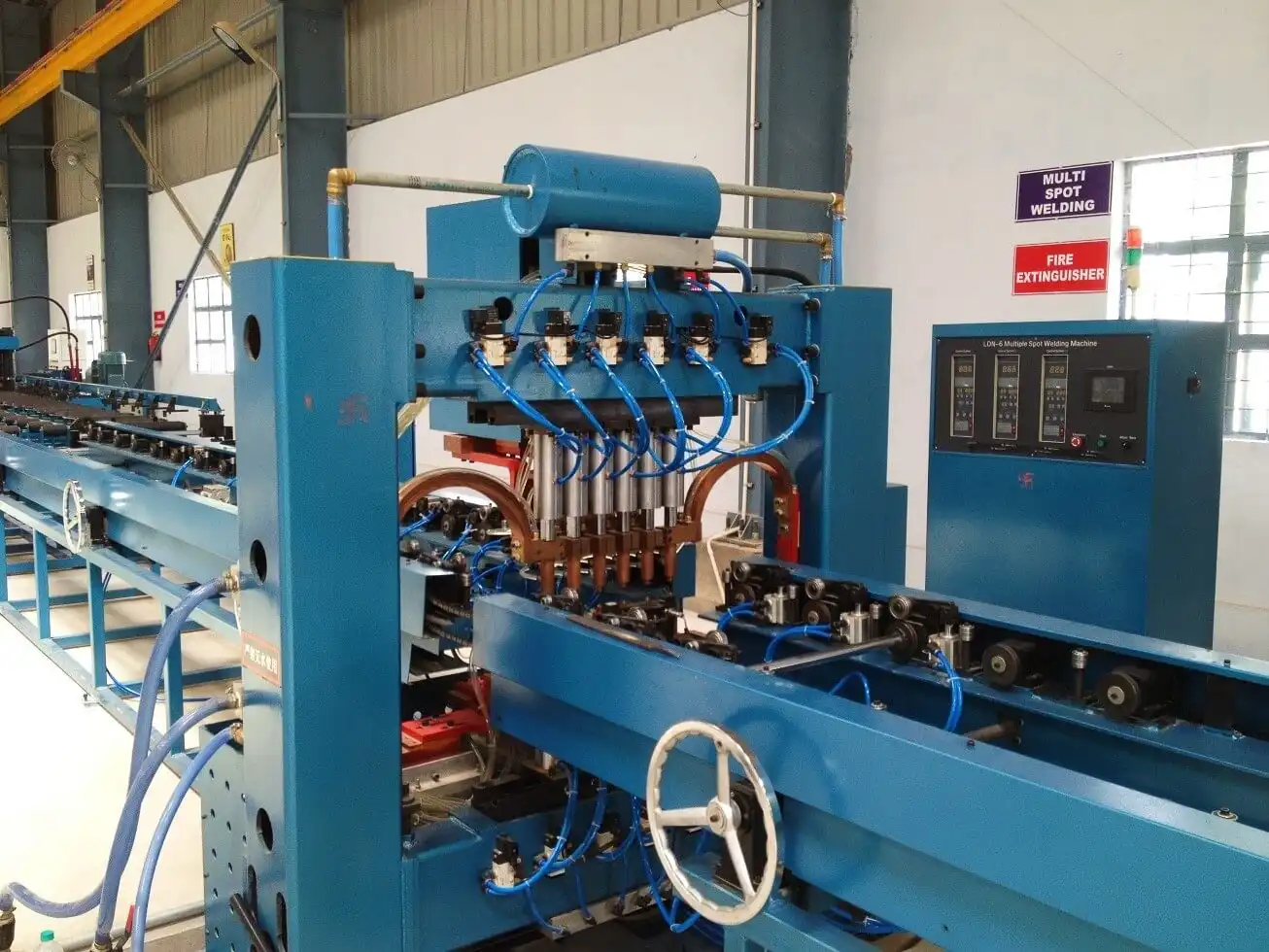

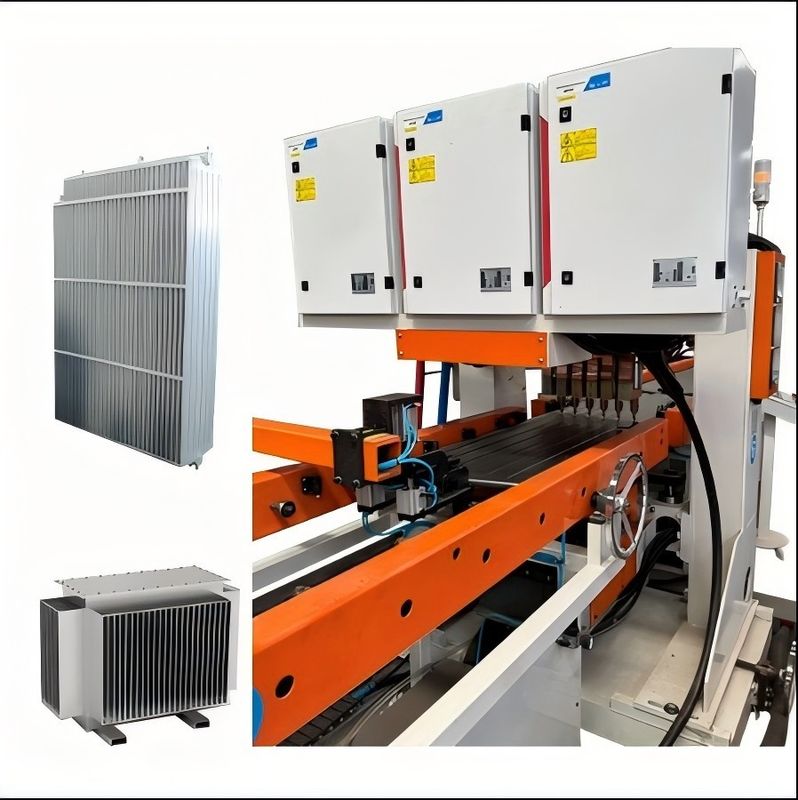

Estação de soldagem por pontos múltiplos tipo pórtico

12 conjuntos de dispositivos de pressão de soldagem por pontos

Cabeça de soldagem de cabeça dupla, 6 pontos/linha

Fontes de alimentação CA: 12 conjuntos

Potência: 12 * 50 KVA

Soldagem de fileira dupla para maior eficiência

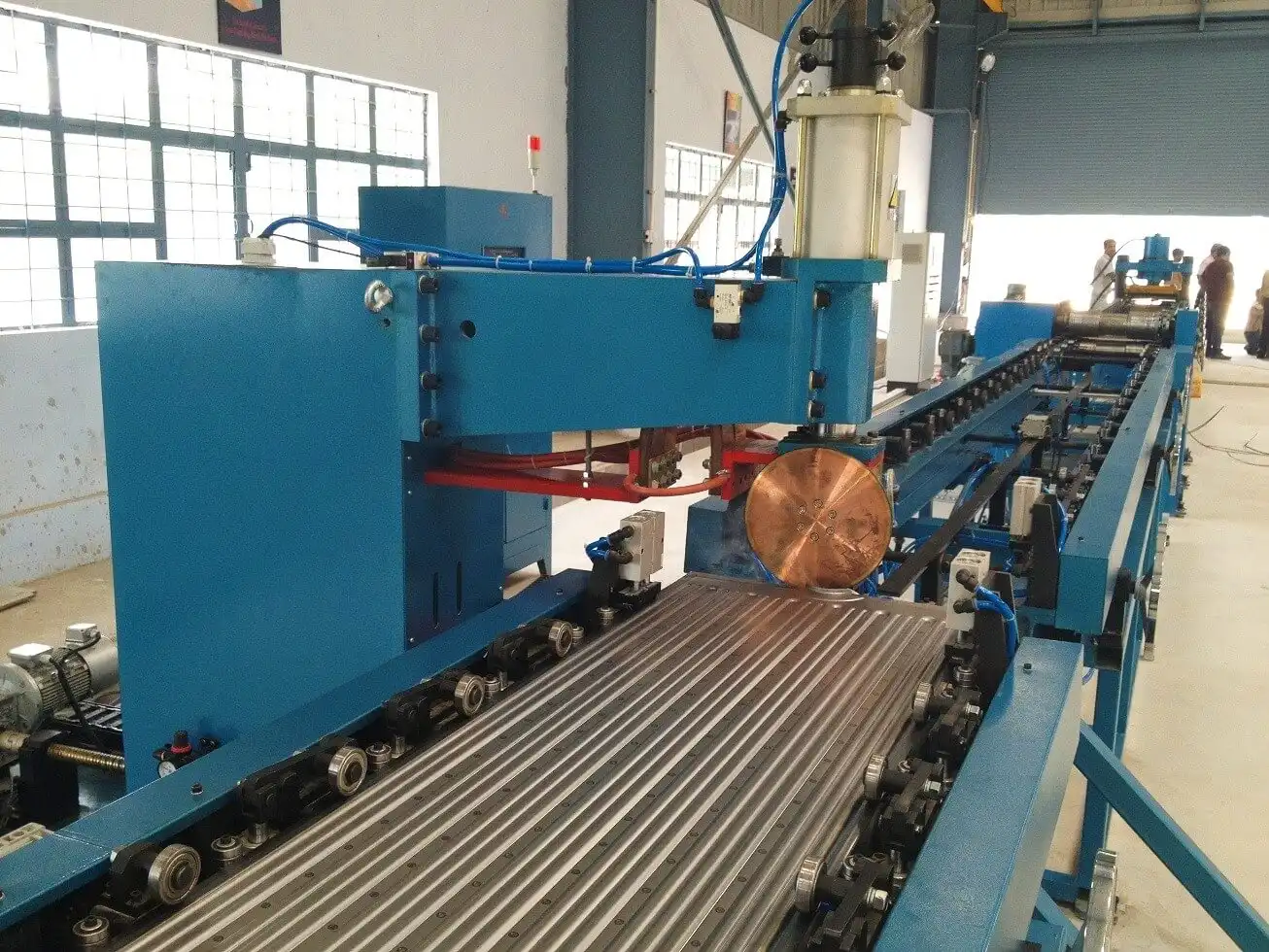

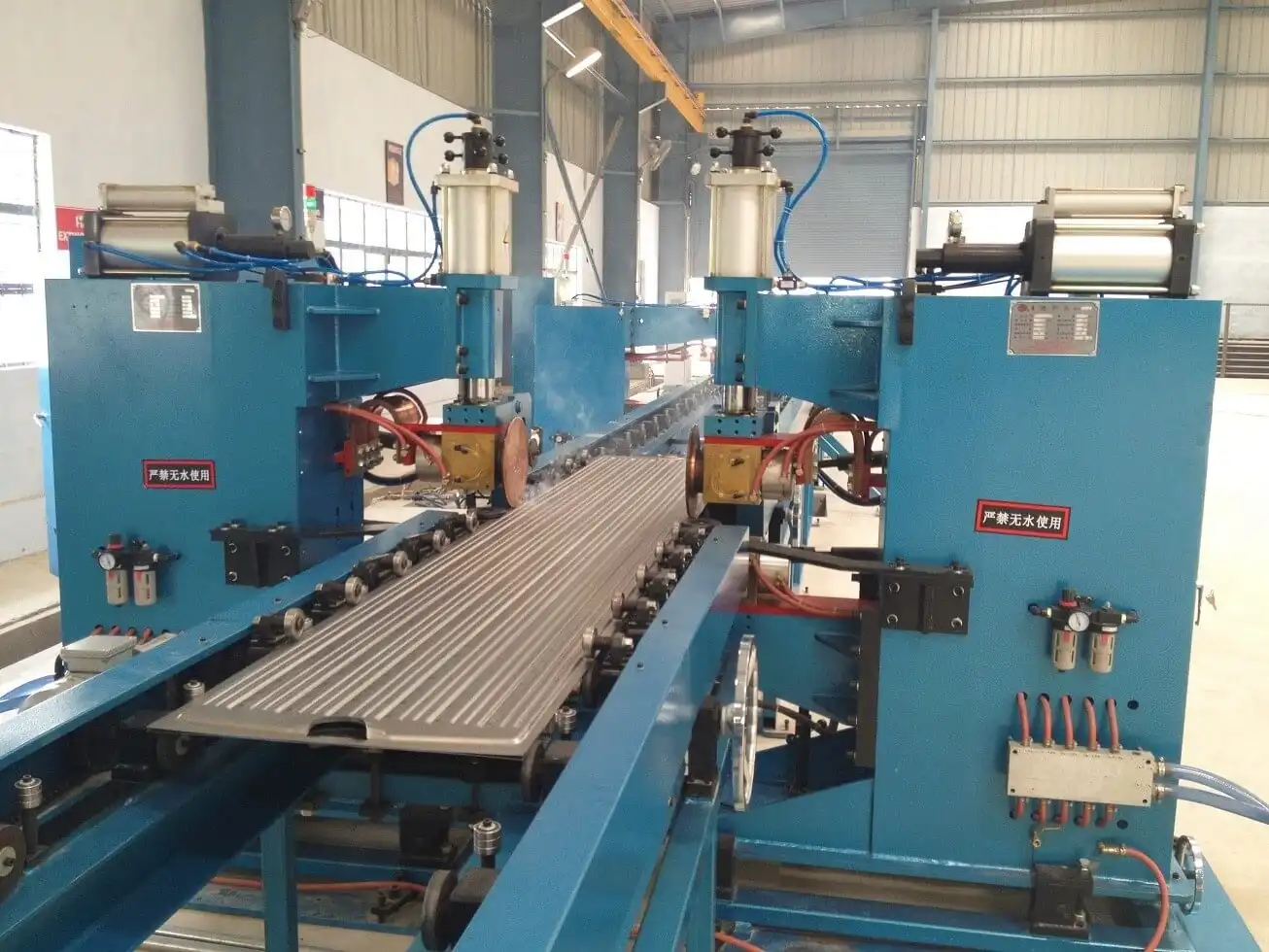

Estação de soldagem de costura de dupla face

2 conjuntos de máquinas de soldagem de costura, dispostas simetricamente

4 conjuntos de cabeças de pressão de soldagem de costura

2 conjuntos de fontes de alimentação de soldagem de frequência variável

Potência: 2 * 160 KVA

Pressão máxima: 12.000 N

Mecanismo de transmissão diferencial

Velocidade de soldagem de costura: 0-2,8 m/min

Estação de corte e nivelamento por rolagem

Composta por caixa da máquina, dispositivo de acionamento, dispositivo de corte, mecanismo de esmagamento de bordas, mecanismo de nivelamento, sistema de controle eletrônico, sistema pneumático, etc.

Disco de corte por rolagem corta ambos os lados; disco de corte feito de aço ferramenta de liga (resistente a impactos, resistente ao desgaste, longa vida útil)

Velocidade de corte por rolagem: 2-6 m/min

Potência de acionamento: 4 kW

Estação de punção final

Composta por base, mecanismo de elevação, estrutura de punção, matriz de punção, cilindro de punção, cilindro de elevação e estação hidráulica

Usada para cortar as extremidades soltas para garantir o alinhamento e a consistência das bordas

Matriz de punção com borda chanfrada para reduzir a força de punção

Pressão da máquina de punção: 160 T

Estação de soldagem a arco de argônio final

2 conjuntos de equipamentos, dispostos simetricamente

1 conjunto para soldar a extremidade frontal, 1 conjunto para soldar a extremidade traseira da peça

4 conjuntos de fontes de alimentação de soldagem a arco de argônio Panasonic

Faixa de corrente: 5-315 A

Velocidade de soldagem: 300-600 mm/min

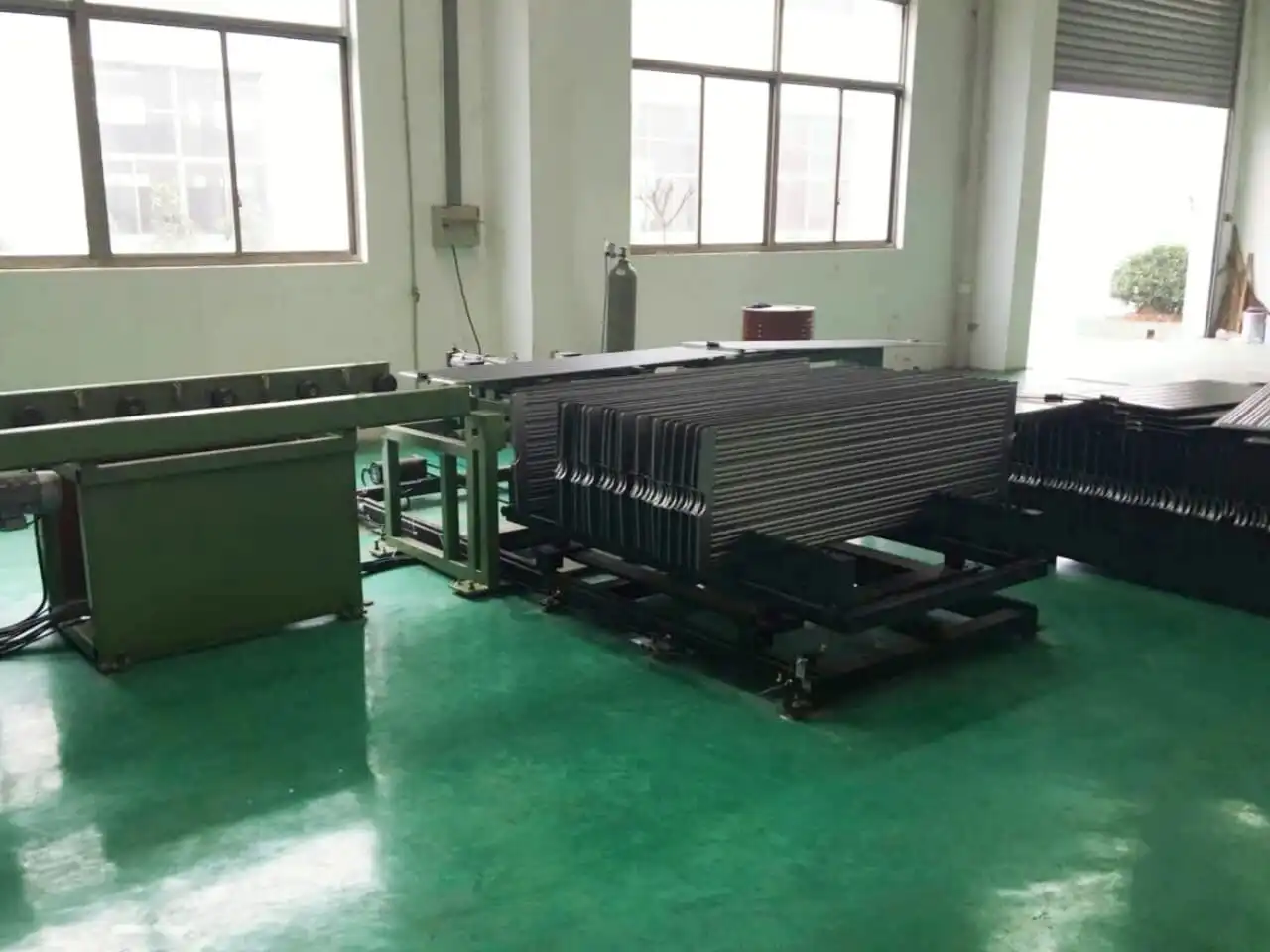

Estação de paletização

Quantidade de armazenamento por rack de paletização: 40 peças

Espaçamento da palete: 45 mm

Método de agarrar: material de pinças de cilindro, garra gira 90° para colocar no rack

Método de trabalho do carrinho de material: movimento de passo servo, move-se para a próxima posição após colocar 1 peça, substituição manual do carrinho quando o rack está cheio
