Casa ProdutosLinha de produção de barras de radiador de transformador

Linha de produção de radiadores transformadores Máquina de produção de radiadores

Certificado
China Shanghai Trintfar Intelligent Equipment Co., Ltd. Certificações
China Shanghai Trintfar Intelligent Equipment Co., Ltd. Certificações
Revisões do cliente
Também pode contactar o meu endereço de e-mail ou WhatsApp. Estou ansioso pela sua resposta. sales-ftt@trintfar.cn WhatsApp: +86 15216883036 Shanghai Trintfar Intelligent Equipment Co. Ltd

—— Queridos amigos.

Estou Chat Online Agora

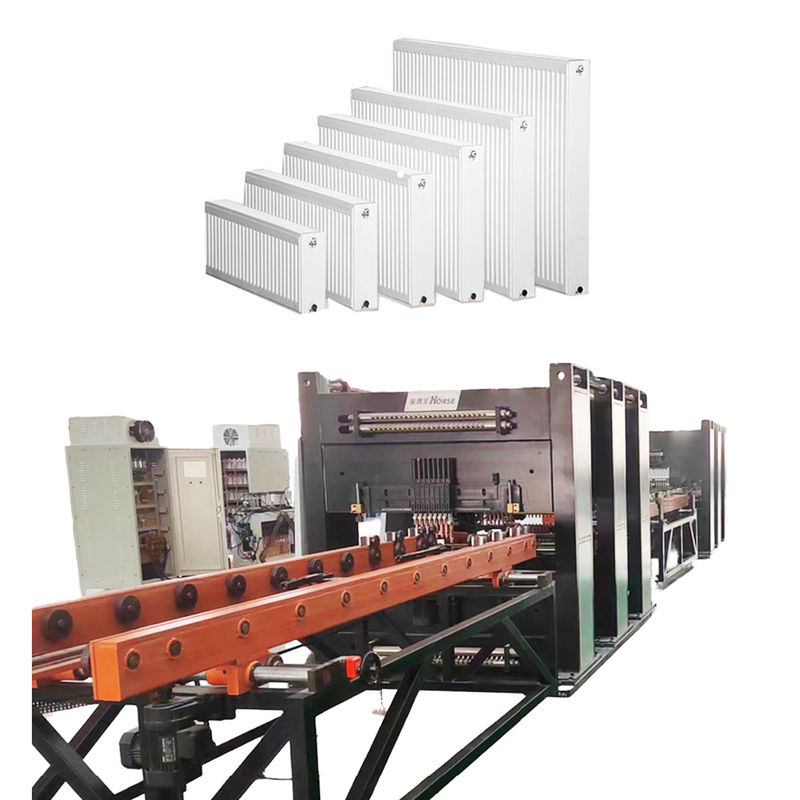

Linha de produção de radiadores transformadores Máquina de produção de radiadores

Linha de produção de radiadores transformadores Máquina de produção de radiadores

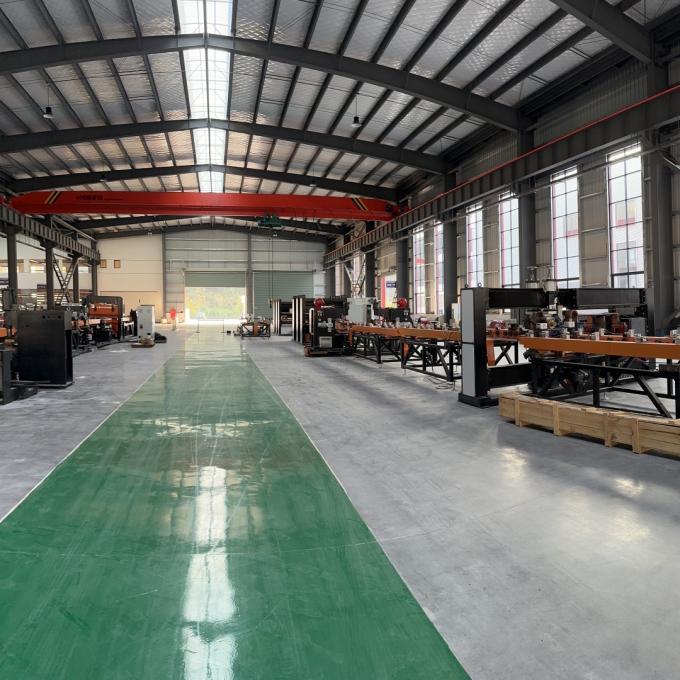

Transformer Radiator Production Line Production Radiator Machine
Linha de produção de radiadores transformadores Máquina de produção de radiadores Linha de produção de radiadores transformadores Máquina de produção de radiadores Linha de produção de radiadores transformadores Máquina de produção de radiadores Linha de produção de radiadores transformadores Máquina de produção de radiadores

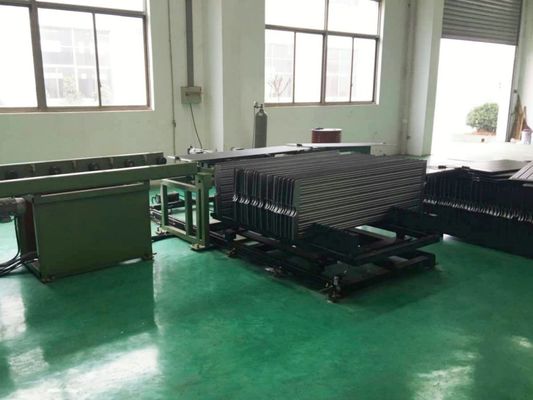

Imagem Grande :  Linha de produção de radiadores transformadores Máquina de produção de radiadores

Detalhes do produto:
Place of Origin: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Minimum Order Quantity: 1
Preço: 10000~500000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 60~90
Payment Terms: L/C, D/A, D/P, T/T

Linha de produção de radiadores transformadores Máquina de produção de radiadores

descrição
Material: Aluminum or Copper Fin Thickness: customizable
Cutting Length: Customizable Automation Level: Fully Automatic
Destacar:

Linha de produção do radiador do transformador

,

Linha de produção de radiadores de transformadores personalizáveis

A Linha de Produção de Radiadores de Painéis de Aço apresenta alta automação com servomotores, controle PLC, soldagem por pontos de pórtico multi-cabeça e máquinas de soldagem de costura de frequência média longitudinal / transversal.Inclui carga/descarga automática, posicionamento de soldagem pontual e vedação da borda de soldagem da costura, garantindo uma produção eficiente e estável.

Descrição do produto

Fluxo de trabalho

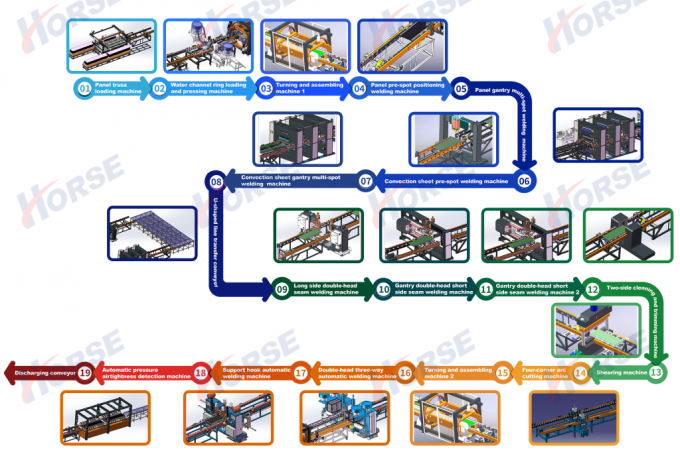

Fluxo de trabalho:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Equipamento principal

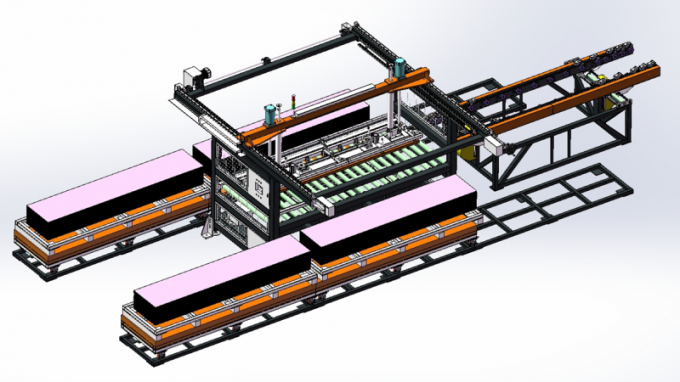

Linha de produção de radiadores transformadores Máquina de produção de radiadores 13

Máquina de carga de treliças de painéis

Carregamento manual de materiais empilhados em veículos de plataforma de alimentação utilizando o carro de braço, com duas posições de colocação de material em cada lado.

A pinça de truss agarra automaticamente materiais de ambos os lados do carro de placas e coloca-os na linha transportadora.

Mecanismo de posicionamento de aperto central alinha o painel no transportador.

Mecanismo servo-driven move a placa para a máquina de soldagem pré-ponto para soldagem pontual em ambos os lados.

Máquina de carregamento e prensagem de anéis de canalização de água

O anel da via navegável utiliza uma placa de alimentação vibratória com um sistema de duas vias.

Duas cabeças de prensagem de cada lado pressionam os anéis de condução de água dos lados dianteiro e traseiro.

A transmissão do material utiliza alimentação de rolos a motor.

Linha de produção de radiadores transformadores Máquina de produção de radiadores 14
Linha de produção de radiadores transformadores Máquina de produção de radiadores 15

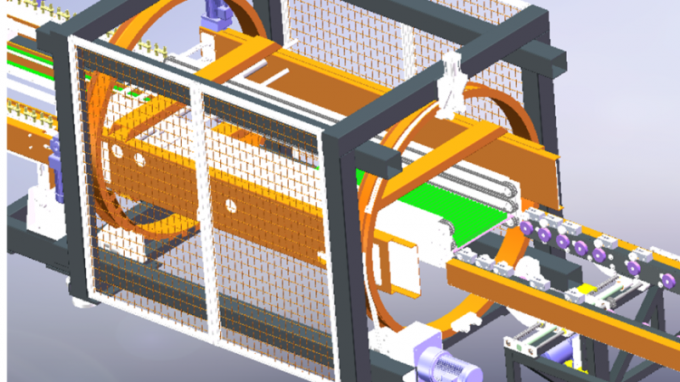

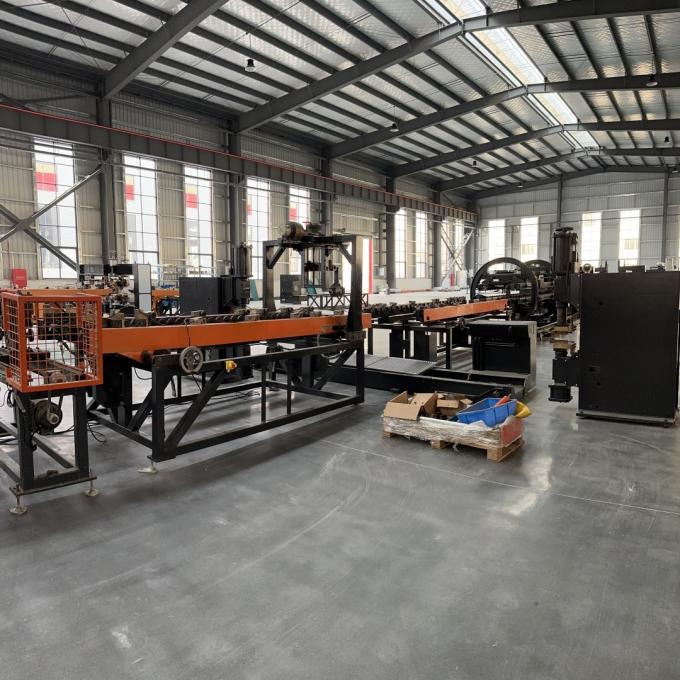

Máquinas de torneamento e montagem

Viração rápida e precisa.

Cadeias de alta qualidade para transmissão; motor de redução de 400W como acionamento.

Motor de redução de engrenagens com sensor para posicionamento preciso de viragem.

Controle automático, sem intervenção manual.

É constituído por um corpo giratório, um dispositivo de carga, um console elétrico, um sistema operativo e uma cerca de segurança.e transferência eficiente de material entre operações.

Máquina de soldadura de posicionamento pré-spot do painel

O painel flui automaticamente para a posição de parada de soldagem no rack de transportador, e os soldadores de ambos os lados iniciam a soldagem pré-spot.

Só é necessária uma soldagem pré-spot para uma linha.

Usa um conjunto de alimentação AC DN75.

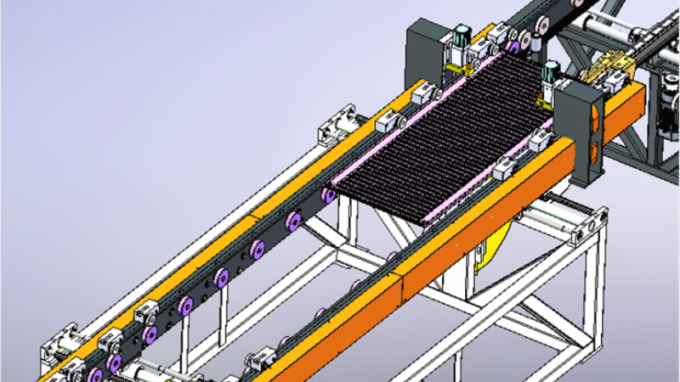

Linha de produção de radiadores transformadores Máquina de produção de radiadores 16
Linha de produção de radiadores transformadores Máquina de produção de radiadores 17

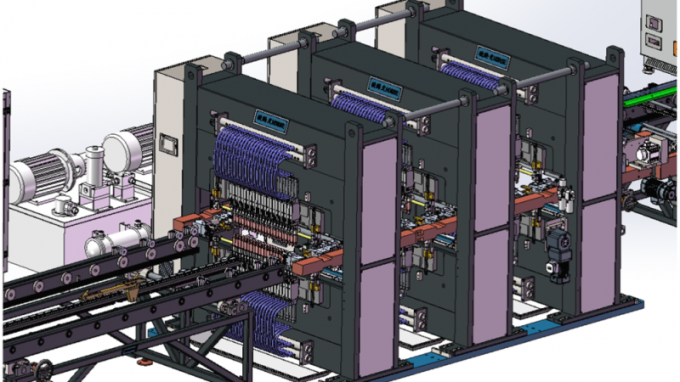

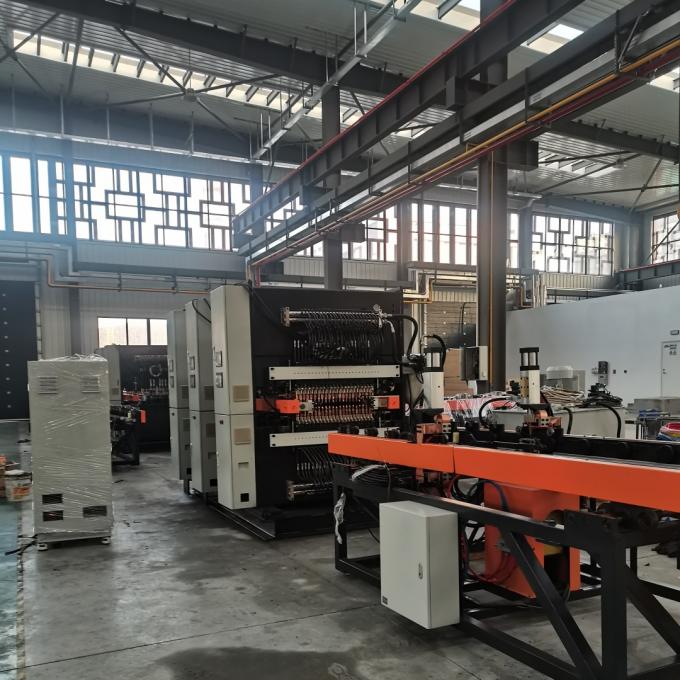

Máquina de soldadura multi-ponto de pórtico de painéis

3 máquinas de soldadura multi-ponto de pórtico para soldadura.

Cada unidade tem 18 conjuntos de juntas de soldagem de cilindros.

Fonte de alimentação de soldadura AC para soldar uma linha de juntas de soldadura de cada vez.

O passo de ligação servo de alta velocidade alimenta a pinça para a frente para abastecer a placa do canal de água.

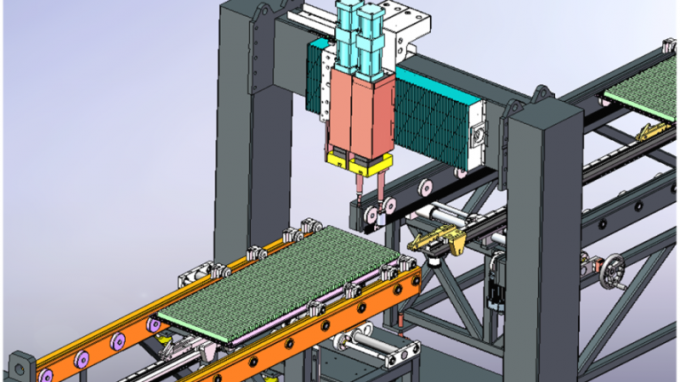

Máquina de soldadura pré-spot de chapas por convecção

Folha de convecção carregada manualmente no guia de ferramentas em linha.

A solda é feita com uma máquina de soldadura pré-ponto de 4 cabeças.

Materiais empurrados manualmente para a primeira fila de posições pré-apontadas para solda.

O equipamento muda automaticamente para os pontos de solda remanescentes.

Linha de produção de radiadores transformadores Máquina de produção de radiadores 18
Linha de produção de radiadores transformadores Máquina de produção de radiadores 19

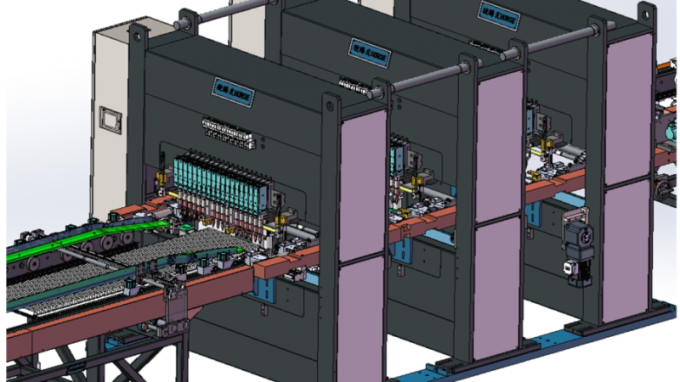

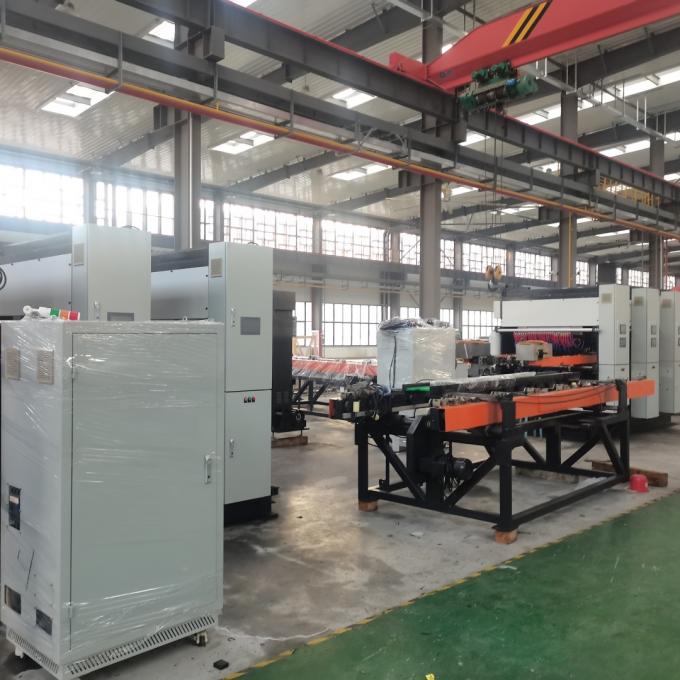

Máquina de soldadura multi-ponto de portão de chapas de convecção

Caminho pré-definido: A folha de convecção segue um caminho pré-definido para o guia de ferramentas.

Solução de galpão duplo: 2 soldadoras multi-ponto de pórtico.

Artigos pneumáticos: 16 conjuntos por unidade.

Fornecimento de energia AC: AC e unilateral para soldagem em fila.

Servo Stepper: Servo passo a passo de alta velocidade alimenta a pinça para a placa do canal de água.

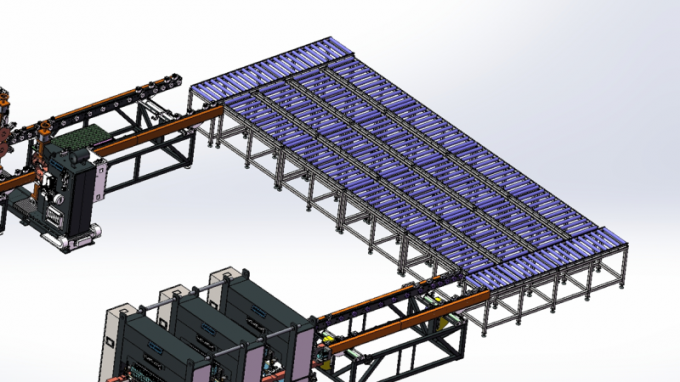

Transporte de linha em forma de U

Usar um porta-carros para transferir materiais em formato U.

Eficiência do espaço: O U-form economiza espaço, otimiza o processo.

Facilidade de operação: Dimensão menor do operário, conveniente, reduz a intensidade.

Linha de produção de radiadores transformadores Máquina de produção de radiadores 20
Linha de produção de radiadores transformadores Máquina de produção de radiadores 21

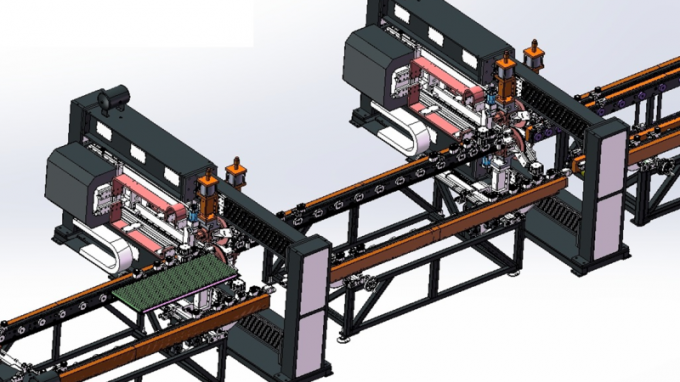

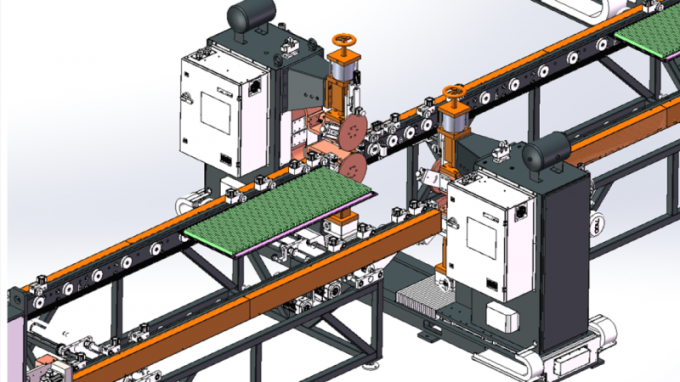

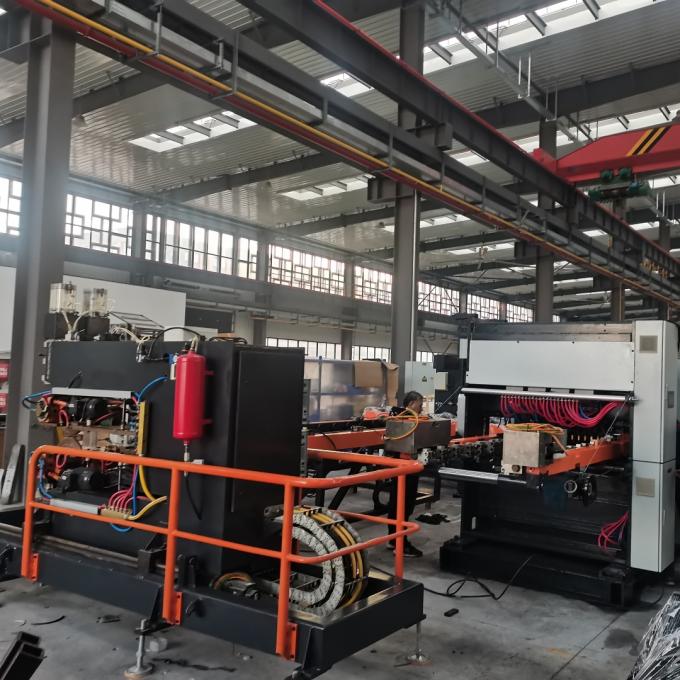

Máquina de soldadura de costura de dupla cabeça de lado longo

Soldadura simultâneaSoldar os dois lados ao mesmo tempo.

Fornecimento de energia: AC de frequência média de 300 KVA para solda estável a longo prazo.

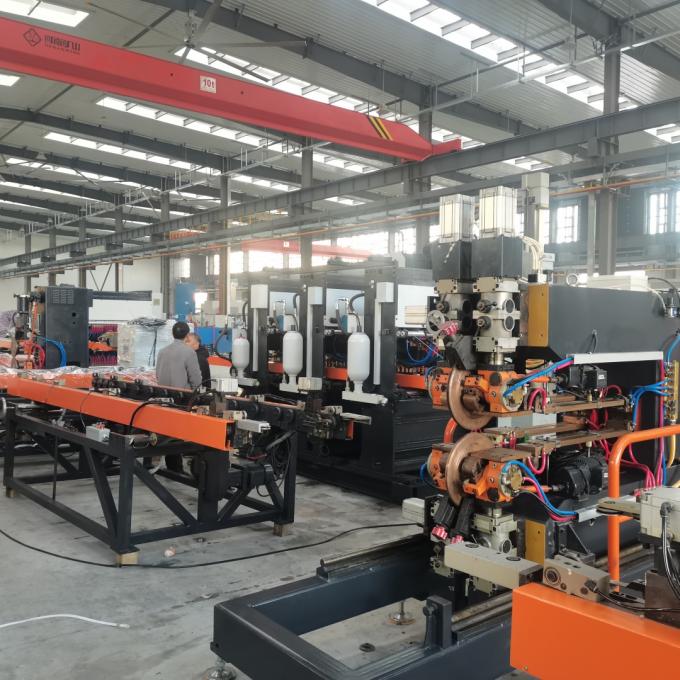

Máquina de soldadura de costura curta de lado de cabeça dupla de pórtico 2 Conjunto

Utilize uma fonte de energia de soldagem AC de frequência média para garantir uma soldagem altamente estável durante muito tempo.

Linha de produção de radiadores transformadores Máquina de produção de radiadores 22

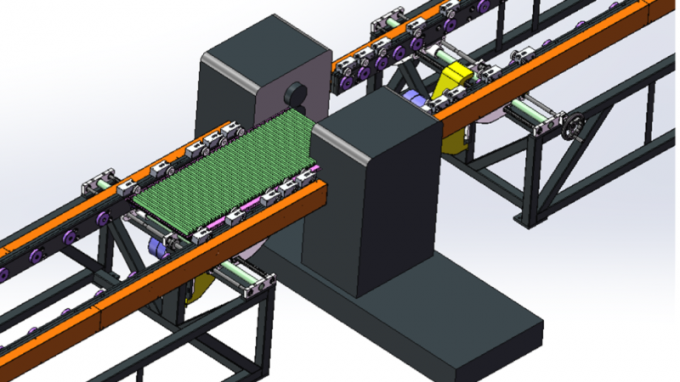

Linha de produção de radiadores transformadores Máquina de produção de radiadores 23

Máquinas de limpeza e aparelhamento de dois lados

Limpar e aparar os produtos soldados de lado longo.

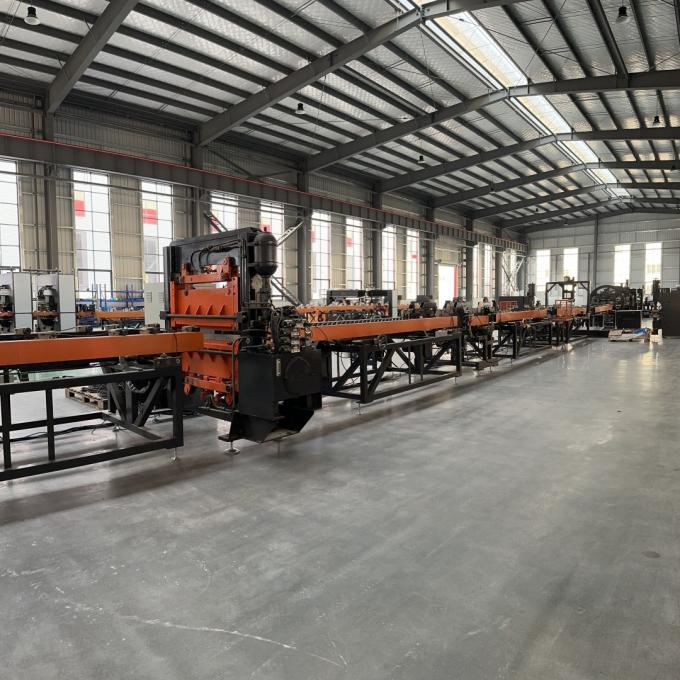

Máquinas de corte de cabelo

Processo de corte: Realizar o corte dos materiais necessários.

Material do cortadorUma lâmina branca de aço.

Método de corteCortar com tesoura.

Linha de produção de radiadores transformadores Máquina de produção de radiadores 24
Linha de produção de radiadores transformadores Máquina de produção de radiadores 25

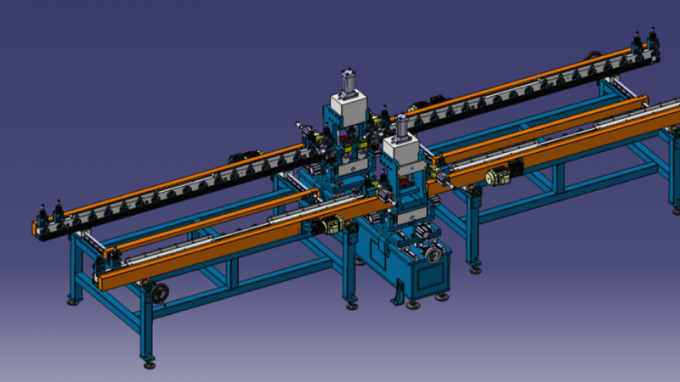

Máquinas de corte de arco de quatro ângulos

Formação do canto: Corte os cantos afiados para formar bordas arredondadas.

Material do cortadorAço branco.

Método de corte- Punção hidráulica.

Máquina de soldar automática de duas cabeças, de três vias

Potência de soldaFonte de alimentação MD80 de frequência média.

Fluxo de materiais: canais de dois lados para acoplamento e viragem.

Método de transporte: Chain plate para transporte de material em três vias.

Alimentação automática: Posicionamento da pinça e da soldadura para uma operação precisa.

Linha de produção de radiadores transformadores Máquina de produção de radiadores 26
Linha de produção de radiadores transformadores Máquina de produção de radiadores 27

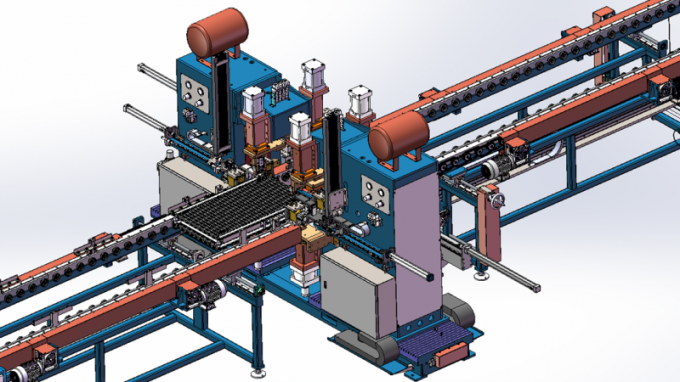

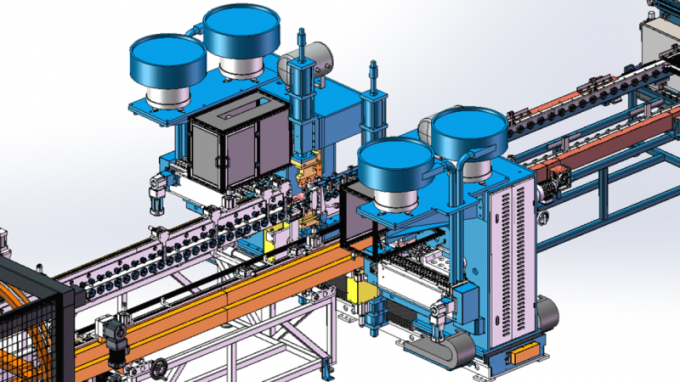

Máquina de soldadura automática de gancho de suporte

Potência de soldaFonte de alimentação MD40 de frequência média.

Método de alimentação: empilhamento de tipo clipe para alimentação de material.

Carregamento: A pinça pneumática carrega os materiais para a posição de solda.

Máquina automática de detecção de estanqueidade de pressão

Pressão de ensaio10 bar.

Método de ensaio: Teste automático de pressão no reservatório de água.

Linha de produção de radiadores transformadores Máquina de produção de radiadores 28

Outras informações



Detalhes do produto

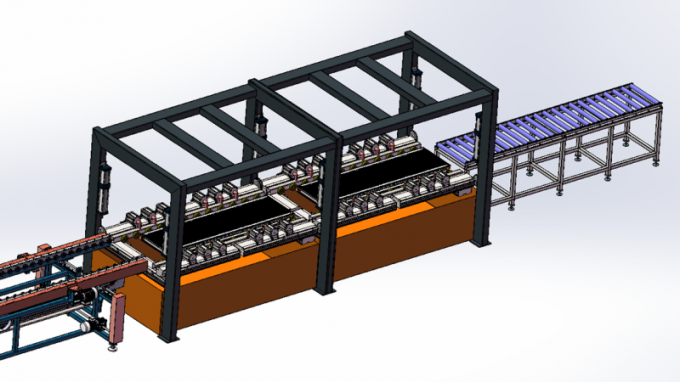

Linha de produção de radiadores de painéis de aço em forma de UDiagrama

Linha de produção de radiadores transformadores Máquina de produção de radiadores 29

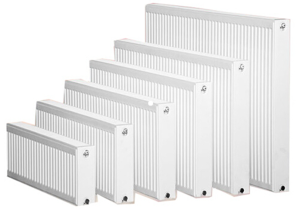

Resultados da produção




Linha de produção de radiadores transformadores Máquina de produção de radiadores 30




Não Nome Materiais Notas
1 Painel Placas de aço laminadas a frio 1Espessura de.1 mm
2 Placa de convecção Placas de aço laminadas a frio 0espessura de 0,3 mm
3 Tipo de interface   4x G 1/2 interfaces internas do fio
4 Comprimento do produto   400-3000 mm
5 Largura do produto   300/400/500/600/900 mm

Lista de configurações de equipamento



Não Nome do equipamento Modelo Quantidade Unidade
1 Máquina de carga de treliças de painéis HJ-0-0 1 Conjunto
2 Máquina de carregamento e prensagem de anéis de canalização de água YZJ-0-0 1 Conjunto
3 Máquina de torneamento e montagem 1 FZJ-0-0 1 Conjunto
4 Máquina de soldadura de posicionamento pré-spot do painel DN75-2C 1 Conjunto
5 Máquina de soldadura multi-ponto de pórtico de painéis 10*DN60-36C 3 Conjunto
6 Máquina de soldadura pré-spot de chapas por convecção 2*DN63-4C 1 Conjunto
7 Máquina de soldadura multi-ponto de portão de chapas de convecção 4*DN63-16C 3 Conjunto
8 Transporte de linha em forma de U ZJG-0-0 1 Conjunto
9 Máquina de soldadura de costura de dupla cabeça de lado longo 2*FVM300-2C 1 Conjunto
10 Máquina de soldadura de costura curta de lado de cabeça dupla com portão 1 2*FVM300-2C 1 Conjunto
11 Máquina de soldadura de costura curta de lado de cabeça dupla com portão 2 2*FVM300-2C 1 Conjunto
12 Máquinas de limpeza e aparelhamento de dois lados XBJ-0-0 1 Conjunto
13 Máquinas de corte de cabelo JCJ-0-0 1 Conjunto
14 Máquinas de corte de arco de quatro ângulos QJJ-0-0 1 Conjunto
15 Máquina de torneamento e montagem 2 FZJ-0-0 1 Conjunto
16 Máquina de soldar automática de duas cabeças, de três vias 2*MD80-2C 1 Conjunto
17 Máquina de soldadura automática de gancho de suporte 2*MD40-4C 1 Conjunto
18 Máquina automática de detecção de estanqueidade de pressão JCJ-0-0 1 Conjunto
19 Transportador de descarga SSJ-0-0 1 Conjunto



Configuração de água, eletricidade e gás

Projeto Parâmetros
Distribuição total da potência 1600 KVA (A potência total utilizada é de cerca de 1000 KVA)
Pressão da fonte de gás 0.6MPa
Pressão da fonte de água 00,15 MPa a 0,30 MPa
Requisitos aplicáveis às fontes de ar comprimido 1000 L/min
Fluxo total de água 1200 L/min
Comprimento de ocupação do equipamento*largura aprox. 60 m*10 m
