Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar

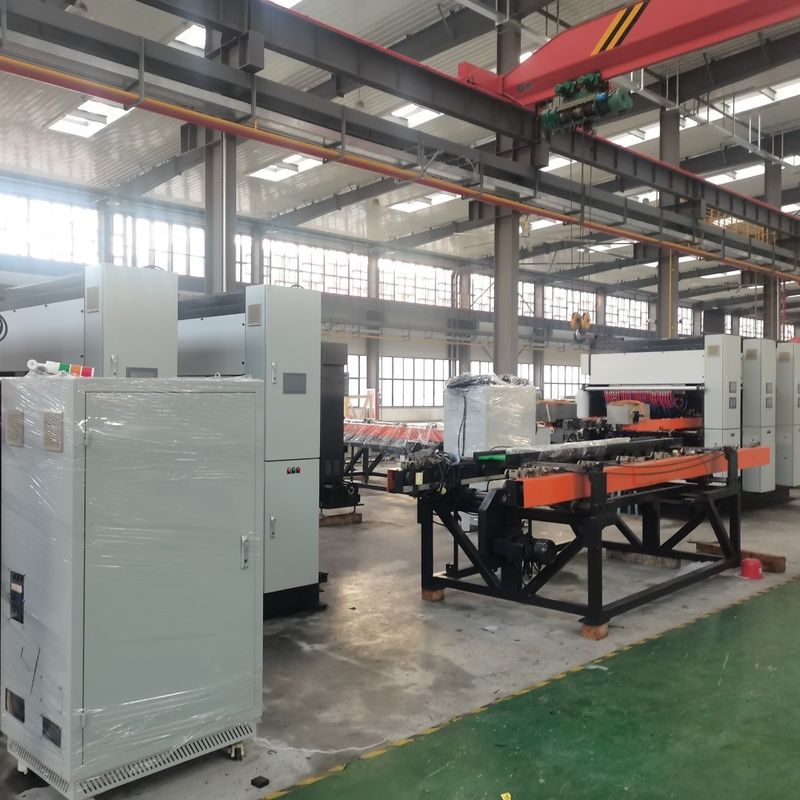

ShangHai Trintfar Transformer Automatic Radiator Manufacturing Line
Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar

Imagem Grande :  Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar

Detalhes do produto:
Place of Origin: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Minimum Order Quantity: 1
Preço: 10000~500000
Delivery Time: 60~90

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar

descrição
Discharging conveyor: SSJ-0-0 Automatic pressure airtightness detection machine: JCJ-0-0
Support hook automatic welding machine: 2*MD40-4C Double-head three-way automatic welding machine: 2*MD80-2C
Destacar:

Linha de Fabricação de Radiadores Automáticos de Transformadores

,

Linha de Fabricação de Radiadores Automáticos

Informações básicas.

Linha de produção automática
Compreensão
Área de produção
Linha de produtos
Produção flexível
Fabricação inteligente
Certificação
ISO, CE, ABS
Automação
Automação
Serviço pós-venda
Garantia de 1 ano
Garantia
Garantia de 1 ano
Pacote de transporte
Caixa de madeira
Especificações
outros
Marca comercial
TRINTFAR
Origem
China
Capacidade de produção
500

Descrição do produto

Descrição do produto

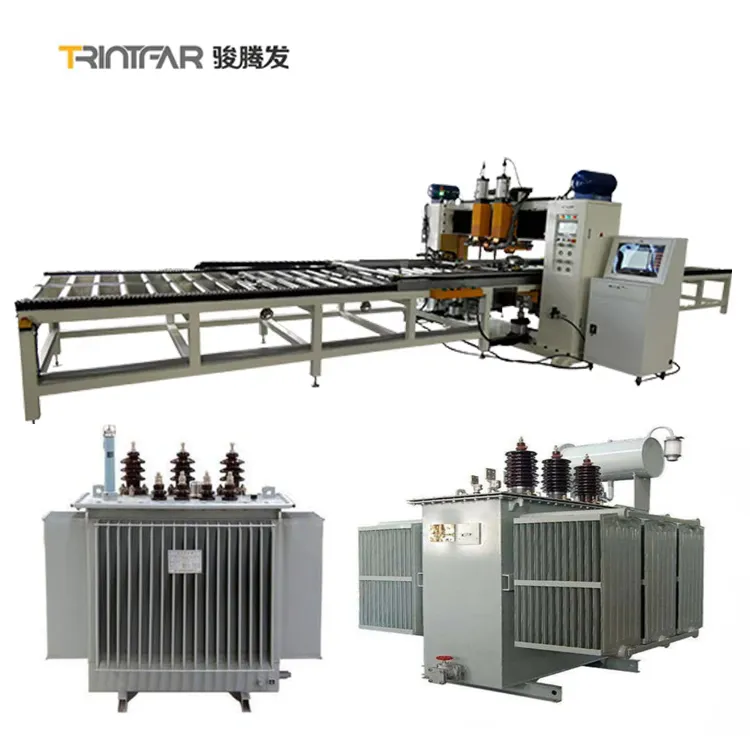

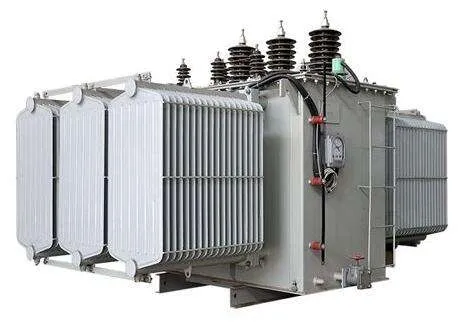

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 0
Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 1
Características:
· 1. A máquina de prensagem de rolos, controlada por um servomotor de precisão, produz painéis de comprimento
Os rolos de moldagem e de alimentação trabalham em combinação com uma ferramenta de prensagem para formar painéis de forma totalmente
processo automatizado. ·
2. Soldadora Multi-Spot A soldadora Multi-Spot compõe linhas de soldas pontuais ao longo das costelas através do comprimento

A servo-indexação controlada por software do conjunto do painel assegura o posicionamento simétrico dos pontos para otimizar a
Distribuição da pressão.
3. Soldadora de costura A soldadora de costura une as bordas dos painéis através de soldagem de resistência.

A solução automática é a de refrigeração interna da roda de solda de cobre, sem necessidade de um sistema de água externo.
A solução manual é a soldagem por dois soldadores para os lados longitudinais do painel e por um terceiro soldador para as extremidades do painel.
O operador controla a posição do painel em relação às rodas de solda e gira o painel num único movimento.
Fluxo de trabalho
Descolagem - moldagem de rolos - prensagem hidráulica - reviravolta - soldadura de pontos múltiplos - soldadura de costura lateral - soldadura de cabeça
- corte de cabeça - produto final - máquina automática de empilhamento de painéis

Fluxo de trabalho



Fluxo de trabalho:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Equipamento principal


Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 3

Máquina de carga de treliças de painéis

Carregamento manual de materiais empilhados em veículos de plataforma de alimentação utilizando o carro de braço, com duas posições de colocação de material em cada lado.

A pinça de truss agarra automaticamente materiais de ambos os lados do carro de placas e coloca-os na linha transportadora.

Mecanismo de posicionamento de aperto central alinha o painel no transportador.

Mecanismo servo-driven move a placa para a máquina de soldagem pré-ponto para soldagem pontual em ambos os lados.

Máquina de carregamento e prensagem de anéis de canalização de água

O anel da via navegável utiliza uma placa de alimentação vibratória com um sistema de duas vias.

Duas cabeças de prensagem de cada lado pressionam os anéis de condução de água dos lados dianteiro e traseiro.

A transmissão do material utiliza alimentação de rolos a motor.

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 4
Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 5

Máquinas de torneamento e montagem

Viração rápida e precisa.

Cadeias de alta qualidade para transmissão; motor de redução de 400W como acionamento.

Motor de redução de engrenagens com sensor para posicionamento preciso de viragem.

Controle automático, sem intervenção manual.

É constituído por um corpo giratório, um dispositivo de carga, um console elétrico, um sistema operativo e uma cerca de segurança.e transferência eficiente de material entre operações.

Máquina de soldadura de posicionamento pré-spot do painel

O painel flui automaticamente para a posição de parada de soldagem no rack de transportador, e os soldadores de ambos os lados iniciam a soldagem pré-spot.

Só é necessária uma soldagem pré-spot para uma linha.

Usa um conjunto de alimentação AC DN75.

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 6
Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 7

Máquina de soldadura multi-ponto de pórtico de painéis

3 máquinas de soldadura multi-ponto de pórtico para soldadura.

Cada unidade tem 18 conjuntos de juntas de soldagem de cilindros.

Fonte de alimentação de soldadura AC para soldar uma linha de juntas de soldadura de cada vez.

O passo de ligação servo de alta velocidade alimenta a pinça para a frente para abastecer a placa do canal de água.

Máquina de soldadura pré-spot de chapas por convecção

Folha de convecção carregada manualmente no guia de ferramentas em linha.

A solda é feita com uma máquina de soldadura pré-ponto de 4 cabeças.

Materiais empurrados manualmente para a primeira fila de posições pré-apontadas para solda.

O equipamento muda automaticamente para os pontos de solda remanescentes.

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 8
Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 9

Máquina de soldadura multi-ponto de portão de chapas de convecção

Caminho pré-definido: A folha de convecção segue um caminho pré-definido para o guia de ferramentas.

Solução de galpão duplo: 2 soldadoras multi-ponto de pórtico.

Artigos pneumáticos: 16 conjuntos por unidade.

Fornecimento de energia AC: AC e unilateral para soldagem em fila.

Servo Stepper: Servo passo a passo de alta velocidade alimenta a pinça para a placa do canal de água.

Transporte de linha em forma de U

Usar um porta-carros para transferir materiais em formato U.

Eficiência do espaço: O U-form economiza espaço, otimiza o processo.

Facilidade de operação: Dimensão menor do operário, conveniente, reduz a intensidade.

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 10
Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 11

Máquina de soldadura de costura de dupla cabeça de lado longo

Soldadura simultâneaSoldar os dois lados ao mesmo tempo.

Fornecimento de energia: AC de frequência média de 300 KVA para solda estável a longo prazo.

Máquina de soldadura de costura curta de lado de cabeça dupla de pórtico 2 Conjunto

Utilize uma fonte de energia de soldagem AC de frequência média para garantir uma soldagem altamente estável durante muito tempo.

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 12
Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 13

Máquinas de limpeza e aparelhamento de dois lados

Limpar e aparar os produtos soldados de lado longo.

Máquinas de corte de cabelo

Processo de corte: Realizar o corte dos materiais necessários.

Material do cortadorUma lâmina branca de aço.

Método de corteCortar com tesoura.

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 14
Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 15

Máquinas de corte de arco de quatro ângulos

Formação do canto: Corte os cantos afiados para formar bordas arredondadas.

Material do cortadorAço branco.

Método de corte- Punção hidráulica.

Máquina de soldar automática de duas cabeças, de três vias

Potência de soldaFonte de alimentação MD80 de frequência média.

Fluxo de materiais: canais de dois lados para acoplamento e viragem.

Método de transporte: Chain plate para transporte de material em três vias.

Alimentação automática: Posicionamento da pinça e da soldadura para uma operação precisa.

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 16
Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 17

Máquina de soldadura automática de gancho de suporte

Potência de soldaFonte de alimentação MD40 de frequência média.

Método de alimentação: empilhamento de tipo clipe para alimentação de material.

Carregamento: A pinça pneumática carrega os materiais para a posição de solda.

Máquina automática de detecção de estanqueidade de pressão

Pressão de ensaio10 bar.

Método de ensaio: Teste automático de pressão no reservatório de água.

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 18





Outras informações



Detalhes do produto

Linha de produção de radiadores de painéis de aço em forma de UDiagrama

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 19

Resultados da produção




Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 20




Não Nome Materiais Notas
1 Painel Placas de aço laminadas a frio 1Espessura de.1 mm
2 Placa de convecção Placas de aço laminadas a frio 0espessura de 0,3 mm
3 Tipo de interface   4x G 1/2 interfaces internas do fio
4 Comprimento do produto   400-3000 mm
5 Largura do produto   300/400/500/600/900 mm

Lista de configurações de equipamento



Não Nome do equipamento Modelo Quantidade Unidade
1 Máquina de carga de treliças de painéis HJ-0-0 1 Conjunto
2 Máquina de carregamento e prensagem de anéis de canalização de água YZJ-0-0 1 Conjunto
3 Máquina de torneamento e montagem 1 FZJ-0-0 1 Conjunto
4 Máquina de soldadura de posicionamento pré-spot do painel DN75-2C 1 Conjunto
5 Máquina de soldadura multi-ponto de pórtico de painéis 10*DN60-36C 3 Conjunto
6 Máquina de soldadura pré-spot de chapas por convecção 2*DN63-4C 1 Conjunto
7 Máquina de soldadura multi-ponto de portão de chapas de convecção 4*DN63-16C 3 Conjunto
8 Transporte de linha em forma de U ZJG-0-0 1 Conjunto
9 Máquina de soldadura de costura de dupla cabeça de lado longo 2*FVM300-2C 1 Conjunto
10 Máquina de soldadura de costura curta de lado de cabeça dupla com portão 1 2*FVM300-2C 1 Conjunto
11 Máquina de soldadura de costura curta de lado de cabeça dupla com portão 2 2*FVM300-2C 1 Conjunto
12 Máquinas de limpeza e aparelhamento de dois lados XBJ-0-0 1 Conjunto
13 Máquinas de corte de cabelo JCJ-0-0 1 Conjunto
14 Máquinas de corte de arco de quatro ângulos QJJ-0-0 1 Conjunto
15 Máquina de torneamento e montagem 2 FZJ-0-0 1 Conjunto
16 Máquina de soldar automática de duas cabeças, de três vias 2*MD80-2C 1 Conjunto
17 Máquina de soldadura automática de gancho de suporte 2*MD40-4C 1 Conjunto
18 Máquina automática de detecção de estanqueidade de pressão JCJ-0-0 1 Conjunto
19 Transportador de descarga SSJ-0-0 1 Conjunto



Configuração de água, eletricidade e gás

Projeto Parâmetros
Distribuição total da potência 1600 KVA (A potência total utilizada é de cerca de 1000 KVA)
Pressão da fonte de gás 0.6MPa
Pressão da fonte de água 00,15 MPa a 0,30 MPa
Requisitos aplicáveis às fontes de ar comprimido 1000 L/min
Fluxo total de água 1200 L/min

Comprimento de ocupação do equipamento*largura aprox.



Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 21

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 22

Linha de fabricação de radiadores automáticos de transformadores Shanghai Trintfar 23

60 m*10 m
