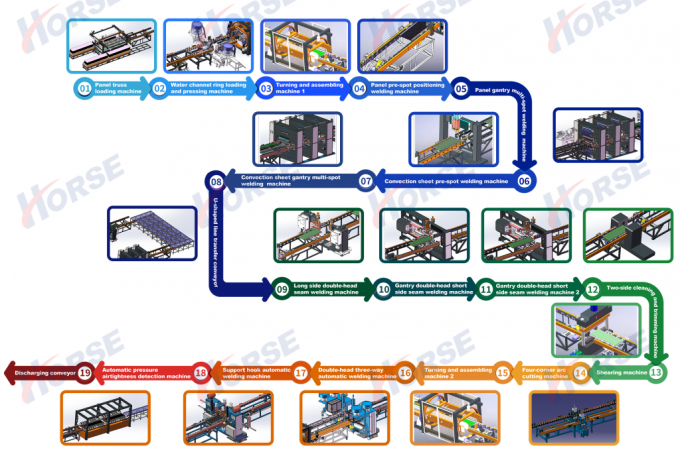

Fluxo de trabalho:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor







Reserve um passeio pela fábrica

	Produtos principais:	Máquina de soldadura instantânea,Máquina de Soldadura de Butt,Máquina de solda a laser,Máquina de soldadura por costura,- O que é?
	Endereço:	Edifício 8, n.o 889, Guinan Road, distrito de Songjiang, Xangai, China
	Principais mercados:	América do Norte, Sudeste Asiático, Médio Oriente
	Termos Comerciais Internacionais (Incoterms):	Outros
	Condições de pagamento:	LC, T/T, Western Union, Pagamento de pequena quantidade
	Tempo médio de execução:	Tempo de execução da temporada de pico: um mês Tempo de execução fora da temporada: um mês

Tempo médio de resposta: ≤ 4,59h



Criado em 1995, o Grupo Trintfar é uma empresa de alta tecnologia de equipamento de solda automatizada que integra investigação científica, desenvolvimento, fabrico e vendas.O Grupo tem a sua sede em Xangai., com quatro filiais em Xangai, Ningbo e Dongguan. Existem 260 funcionários, dos quais 90 são investigadores científicos.

Como empresa nacional de alta tecnologia, o Grupo Trintfar dispõe de um grande número de produtos de tecnologia de solda avançada, incluindo IF, máquina de solda de resistência de inversor HF, NC inteligente automática,Equipamento de solda a laser inteligente, linha de produção de solda de automóveis, sistema de integração de robôs inteligentes, etc.

Os nossos produtos não só são aplicados às grandes empresas de fabricação de automóveis e de produção de peças sobressalentes na China, mas também para a indústria aeroespacial, fabricação de eletrodomésticos, alta velocidade,Aparelhos elétricos de baixa tensão e outras indústrias.

A empresa elaborou um plano estratégico de longo prazo, através de intercâmbios e cooperação com empresas estrangeiras excelentes e importando continuamente tecnologia e equipamentos avançados estrangeiros,para estabelecer uma, empresas industrializadas e internacionais

Equipamento principal



Máquina de carga de treliças de painéis

Carregamento manual de materiais empilhados em veículos de plataforma de alimentação utilizando o carro de carga, com duas posições de colocação de material em cada lado.

A pinça de truss agarra automaticamente materiais de ambos os lados do carro de placas e coloca-os na linha transportadora.

Mecanismo de posicionamento de aperto central alinha o painel no transportador.

Mecanismo servo-driven move a placa para a máquina de soldagem pré-ponto para soldagem pontual em ambos os lados.

Máquina de carregamento e prensagem de anéis de canalização de água

O anel da via navegável utiliza uma placa de alimentação vibratória com um sistema de duas vias.

Duas cabeças de prensagem de cada lado pressionam os anéis de condução de água dos lados dianteiro e traseiro.

A transmissão do material utiliza alimentação de rolos a motor.

Máquinas de torneamento e montagem

Viração rápida e precisa.

Cadeias de alta qualidade para transmissão; motor de redução de 400W como acionamento.

Motor de redução de engrenagens com sensor para posicionamento preciso de viragem.

Controle automático, sem intervenção manual.

É constituído por um corpo giratório, um dispositivo de carga, um console elétrico, um sistema operativo e uma cerca de segurança.e transferência eficiente de material entre operações.

Máquina de soldadura de posicionamento pré-spot do painel

O painel flui automaticamente para a posição de parada de soldagem no rack de transportador, e os soldadores de ambos os lados iniciam a soldagem pré-spot.

Só é necessária uma soldagem pré-spot para uma linha.

Usa um conjunto de alimentação AC DN75.

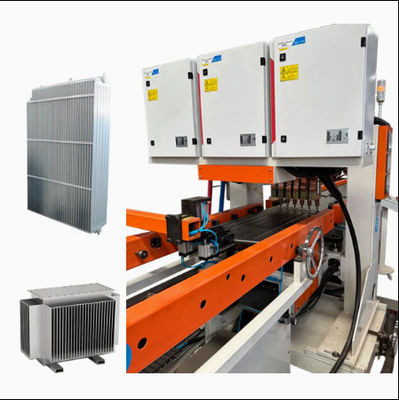

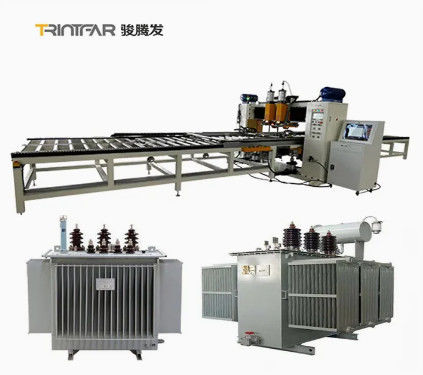

Máquina de soldadura multi-ponto de pórtico de painéis

3 máquinas de soldadura multi-ponto de pórtico para soldadura.

Cada unidade tem 18 conjuntos de juntas de soldagem de cilindros.

Fonte de alimentação de soldadura AC para soldar uma linha de juntas de soldadura de cada vez.

O passo de ligação servo de alta velocidade alimenta a pinça para a frente para abastecer a placa do canal de água.

Máquina de soldadura pré-spot de chapas por convecção

Folha de convecção carregada manualmente no guia de ferramentas em linha.

A solda é feita com uma máquina de soldadura pré-ponto de 4 cabeças.

Materiais empurrados manualmente para a primeira fila de posições pré-apontadas para solda.

O equipamento muda automaticamente para os pontos de solda remanescentes.

Máquina de soldadura multi-ponto de portão de chapas de convecção

Caminho pré-definido: A folha de convecção segue um caminho pré-definido para o guia de ferramentas.

Solução de galpão duplo: 2 soldadoras multi-ponto de pórtico.

Artigos pneumáticos: 16 conjuntos por unidade.

Fornecimento de energia AC: AC e unilateral para soldagem em fila.

Servo Stepper: Servo passo a passo de alta velocidade alimenta a pinça para a placa do canal de água.

Transporte de linha em forma de U

Usar um porta-carros para transferir materiais em formato U.

Eficiência do espaço: O U-form economiza espaço, otimiza o processo.

Facilidade de operação: Dimensão menor do operário, conveniente, reduz a intensidade.

Máquina de soldadura de costura de dupla cabeça de lado longo

Soldadura simultâneaSoldar os dois lados ao mesmo tempo.

Fornecimento de energia: AC de frequência média de 300 KVA para solda estável a longo prazo.

Máquina de soldadura de costura curta de lado de cabeça dupla de pórtico 2 Conjunto

Utilize uma fonte de energia de soldagem AC de frequência média para garantir uma soldagem altamente estável durante muito tempo.

Máquinas de limpeza e aparelhamento de dois lados

Limpar e aparar os produtos soldados de lado longo.

Máquinas de corte de cabelo

Processo de corte: Realizar o corte dos materiais necessários.

Material do cortadorUma lâmina branca de aço.

Método de corteCortar com tesoura.

Máquinas de corte de arco de quatro ângulos

Formação do canto: Corte os cantos afiados para formar bordas arredondadas.

Material do cortadorAço branco.

Método de corte- Punção hidráulica.

Máquina de soldar automática de duas cabeças, de três vias

Potência de soldaFonte de alimentação MD80 de frequência média.

Fluxo de materiais: canais de dois lados para acoplamento e viragem.

Método de transporte: Chain plate para transporte de material em três vias.

Alimentação automática: Posicionamento da pinça e da soldadura para uma operação precisa.

Máquina de soldadura automática de gancho de suporte

Potência de soldaFonte de alimentação MD40 de frequência média.

Método de alimentação: empilhamento de tipo clipe para alimentação de material.

Carregamento: A pinça pneumática carrega os materiais para a posição de solda.

Máquina automática de detecção de estanqueidade de pressão

Pressão de ensaio10 bar.

Método de ensaio: Teste automático de pressão no reservatório de água.

Outras informações



Detalhes do produto

Linha de produção de radiadores de painéis de aço em forma de UDiagrama

Resultados da produção















Não	Nome	Materiais	Notas
1	Painel	Placas de aço laminadas a frio	1Espessura de.1 mm
2	Placa de convecção	Placas de aço laminadas a frio	0espessura de 0,3 mm
3	Tipo de interface		4x G 1/2 interfaces internas do fio
4	Comprimento do produto		400-3000 mm
5	Largura do produto		300/400/500/600/900 mm

Lista de configurações de equipamento



Não	Nome do equipamento	Modelo	Quantidade	Unidade
1	Máquina de carga de treliças de painéis	HJ-0-0	1	Conjunto
2	Máquina de carregamento e prensagem de anéis de canalização de água	YZJ-0-0	1	Conjunto
3	Máquina de torneamento e montagem 1	FZJ-0-0	1	Conjunto
4	Máquina de soldadura de posicionamento pré-spot do painel	DN75-2C	1	Conjunto
5	Máquina de soldadura multi-ponto de pórtico de painéis	10*DN60-36C	3	Conjunto
6	Máquina de soldadura pré-spot de chapas por convecção	2*DN63-4C	1	Conjunto
7	Máquina de soldadura multi-ponto de portão de chapas de convecção	4*DN63-16C	3	Conjunto
8	Transporte de linha em forma de U	ZJG-0-0	1	Conjunto
9	Máquina de soldadura de costura de dupla cabeça de lado longo	2*FVM300-2C	1	Conjunto
10	Máquina de soldadura de costura curta de lado de cabeça dupla com portão 1	2*FVM300-2C	1	Conjunto
11	Máquina de soldadura de costura curta de lado de cabeça dupla com portão 2	2*FVM300-2C	1	Conjunto
12	Máquinas de limpeza e aparelhamento de dois lados	XBJ-0-0	1	Conjunto
13	Máquinas de corte de cabelo	JCJ-0-0	1	Conjunto
14	Máquinas de corte de arco de quatro ângulos	QJJ-0-0	1	Conjunto
15	Máquina de torneamento e montagem 2	FZJ-0-0	1	Conjunto
16	Máquina de soldar automática de duas cabeças, de três vias	2*MD80-2C	1	Conjunto
17	Máquina de soldadura automática de gancho de suporte	2*MD40-4C	1	Conjunto
18	Máquina automática de detecção de estanqueidade de pressão	JCJ-0-0	1	Conjunto
19	Transportador de descarga	SSJ-0-0	1	Conjunto



Configuração de água, eletricidade e gás

Projeto	Parâmetros
Distribuição total da potência	1600 KVA (A potência total utilizada é de cerca de 1000 KVA)
Pressão da fonte de gás	0.6MPa
Pressão da fonte de água	00,15 MPa a 0,30 MPa
Requisitos aplicáveis às fontes de ar comprimido	1000 L/min
Fluxo total de água	1200 L/min
Comprimento de ocupação do equipamento*largura aprox.	60 m*10 m
