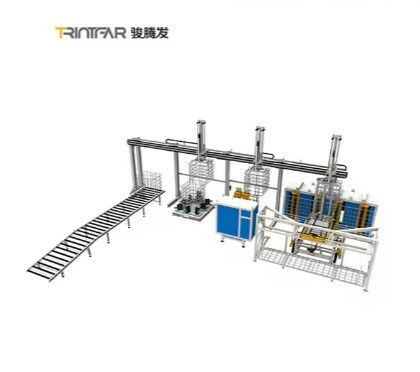

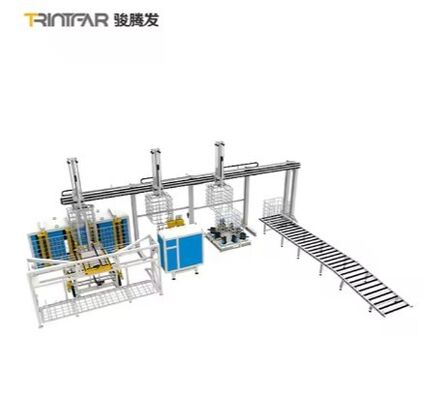

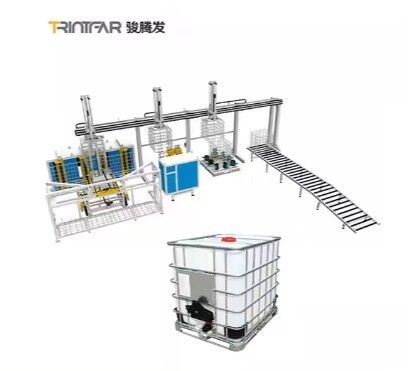

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica
IBC ton barrel frame production line (equipped with bending machine) fully automated / automated operation guide /fully automatic ton barrel production line / factory direct production and sales equip
Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica

Imagem Grande :  Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10000~80000
Detalhes da embalagem: Suportes de madeira/caixas de madeira
Tempo de entrega: 60 ~ 90
Termos de pagamento: L/C, D/A, D/P, T/T
Contato

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica

descrição
Configuração de capacidade: 150-200pcs/8h Operadores: Linha manual （7-8 pessoas) Linha automática （5-6 pessoas)
Distribuição de energia do equipamento: 550kW Requisito de ar: 1,1m³/min
Necessidade de água: 10-25m³/h

Fluxo de trabalho


Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 0

Fluxo de trabalho:

Processamento de Quadro:Soldagem de Quadro → Dobra de Quadro → Tubo → Inserção e Travamento → Perfuração e Furação de Quadro

Processamento de Base: Máquina de Dobra de Tubo de Base → Soldagem de Base

Equipamentos Principais



Máquina de Processamento de Quadro

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 1

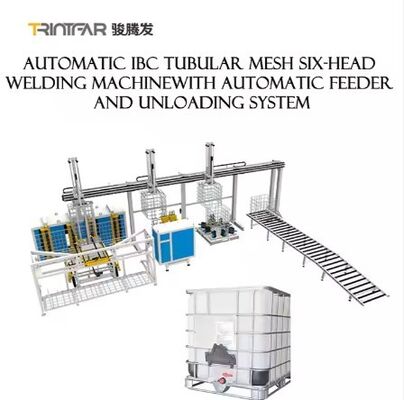

Máquina de Soldagem de Quadro

Eficiência de Soldagem: 45seg/peça

Estrutura de Gantry Reforçada para alta rigidez e operação estável.

Fonte de Alimentação Inversora de Média Frequência para soldagem energeticamente eficiente.

6 Cabeças de Soldagem e Sistemas de Potência, cada uma com ajuste de corrente independente para pontos de solda confiáveis.

Design de Alimentador de Camada Dupla para operação contínua: enquanto um alimentador solda, o outro carrega materiais.

Soldagem Automática por Passos com correia de passo acionada por servo para posicionamento preciso.

Desmoldagem Automática: O cilindro ejeta após a soldagem para preparar o descarregamento.

Descarregamento Automático: O grabber controlado por servo move o produto soldado para a posição designada, reduzindo a mão de obra e melhorando a eficiência. Alimentador de Descarregamento Rotativo de 90° para fácil transporte.

Máquina de Dobra de Quadro

Processamento de Quadro Inteiro para alta precisão de dobra, operação estável e eficiência. Dobra um quadro a cada 15-20s.

Sistema Especial de Equilíbrio de Dobra garante a precisão diagonal do quadro.

Controle HMI + PLC para alta automação.

Opção de Manipulador para carregamento/descarregamento automático, reduzindo pessoal.

Troca Rápida de Molde para dobrar tubos diferentes.

Sistema Hidráulico Servo com resposta rápida, baixa inércia e alta precisão.

Design Modular permite personalização para automação com base nas necessidades do cliente.

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 2
Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 3
Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 4

Máquina de Travamento de Quadro

Eficiência e Qualidade: O processo de travamento leva aproximadamente 25-30 segundos para ser concluído.

Quadro da Máquina processado como um todo para alta precisão de inserção, travamento forte, operação estável e eficiente.

Controle HMI + PLC para alta automação.

Opção de Manipulador para carregamento/descarregamento automático, reduzindo pessoal.

Troca Rápida de Molde para atender a diferentes requisitos de tubos de travamento com fácil substituição de molde.

Sistema Hidráulico Servo com resposta rápida, baixa inércia e alta precisão.

Design Modular permite personalização de automação com base nas necessidades do cliente.

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 5

Máquina de Perfuração e Furação

Eficiência e Qualidade: O processo de travamento leva aproximadamente 25-30 segundos para ser concluído.

Quadro da Máquina: Processamento de corpo inteiro para operação de alta precisão, estável e eficiente.

Sistema de Controle: HMI + PLC para alta automação.

Manipulador: Opção para carregamento/descarregamento automático, reduzindo pessoal.

Troca Rápida de Molde: Substitua facilmente moldes para atender a diferentes necessidades de perfuração de tubos.

Sistema Hidráulico Servo: Resposta rápida, baixa inércia e alta precisão.

Design Modular: Automação personalizável com base nas necessidades do cliente.

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 6
Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 7

Máquina de Processamento de Base

Máquina de Dobra de Tubo de Base

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 8

Máquina de Soldagem de Tubo de Base​

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 9

Design: Estrutura horizontal com 7 cabeças de soldagem para soldagem do quadro de base. O operador só precisa carregar/descarregar; a soldagem é automática.

Potência: 3 conjuntos de MF DC 160KVA.

Benefícios: Melhora a qualidade do produto e a taxa de produção, reduz custos e elimina a instabilidade causada pela soldagem manual. Maior automação e eficiência de produção.

Outras informações



Detalhes do Produto

Diagrama de Layout da Linha de Produção de Quadro de Gaiola IBC

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 10Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 11

Resultados da Produção

Linha de produção de barril de tonelada IBC (equipada com máquina de dobra) totalmente automatizada / guia de operação automatizada / linha de produção de barril de tonelada totalmente automática / equipamento de produção e vendas diretas da fábrica 12

Lista de Configuração de Equipamentos

Nº Nome do Equipamento Unidade Quantidade Funções Principais
1 Máquina de soldagem de gantry de malha Unidade 1 Soldagem multiponto de malha
2 Máquina de alimentação automática de malha Conjunto 1 Carregamento automático de tubos longos e curtos
3 Manipulador de retirada de material de malha Unidade 1 Descarregamento (empilhamento) de malha
4 Máquina de dobra de quatro eixos Conjunto 1 Dobra e conformação de malha com cabeça retrátil
5 Máquina de travamento Conjunto 1 Dobra e intertravamento de malha
6 Máquina de achatamento e perfuração Conjunto 1 Perfuração e corte do tubo inferior sob o quadro
7 Manipulador de quadro Conjunto 1 Três manipuladores movendo-se para cima e para baixo para pegar o quadro
8 Máquina de soldagem de pés de aço Conjunto 1 Soldagem dos pés de aço do quadro inferior
9 Manipulador de retirada de material de soldagem de pés de aço Conjunto 1 Retirada, transferência e empilhamento do quadro inferior após a soldagem
10 Máquina automática de vedação Conjunto 1 Teste de estanqueidade do revestimento
11 Máquina automática de dobra dupla para tubo inferior Conjunto 1 Retração, gravação e dobra do tubo inferior
12 Plataforma de teste de vibração Conjunto 1 Teste de firmeza e proteção dos barris IBC
