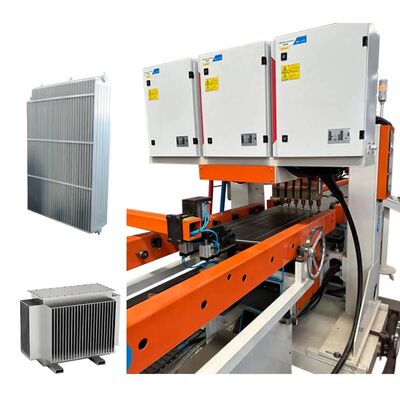

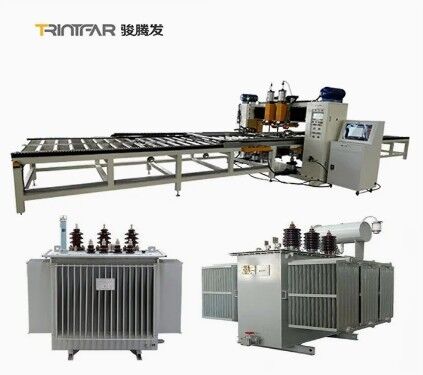

Linha de produção de barras de radiador de painel plano para fabricação de radiadores de transformadores de potência

Imagem Grande : Linha de produção de barras de radiador de painel plano para fabricação de radiadores de transformadores de potência

Detalhes do produto:

Lugar de origem:	China
Marca:	TRINTFAR
Certificação:	CE
Número do modelo:	FVM-170KVA

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	USD 10000-50000 set
Detalhes da embalagem:	Caixa de madeira
Tempo de entrega:	Dentro de 90 dias após o pagamento final
Termos de pagamento:	L/C, D/A, D/P, T/T
Habilidade da fonte:	50 por ano

Contato

Linha de produção de barras de radiador de painel plano para fabricação de radiadores de transformadores de potência

descrição

Capacidade de máquinas::	120m/min	Após o serviço de garantia:	Suporte técnico de vídeo
Nota Automática:	Automático	Doença:	Novo
Tensão:	220V/380V	potência (w):	220-450KW
Nome:	Linha de produção de radiadores de placa de aço da China de alta eficiência	Componentes principais::	PLC, Motor, Rolamento, Caixa de Engrenagens, Motor, Vaso de Pressão, Engrenagem,

Fluxo de trabalho

Fluxo de trabalho:Descolagem→formação de rolos→prensa hidráulica→virar → soldadura múltipla → soldadura lateral → soldadura de costura → soldadura de cabeça → corte lateral → corte de cabeça → produto final → máquina automática de empilhamento de painéis

Equipamento principal

Estação de formação de rolamento
Velocidade de rolamento: 6-14 m/min
Pressão ajustável Punção final: Prensa hidráulica de 315 toneladas
Codificador rotativo e servo-acionamento para precisão de comprimento/tamanho das barbatanas
Mecanismo de nivelamento garante a planície da peça única
Materiais não laminados colocados numa plataforma de descarga de 5 toneladas através de um carrinho de carga e enrolados em folhas
Furo de amortecimento opcional por pedido do cliente

Estação de viragem e de ligação
Velocidade de transporte: 5-15 m/min
Reversão de 180° das barbatanas do radiador
Dispositivo de inversão: rack giratório, rack inversor, sistema de transmissão, dispositivo de inversão, dispositivo de empurrão, etc.
A primeira folha atinge a posição pré-estabelecida → virada para o rack de transporte oposto
A segunda folha atinge a posição pré-estabelecida → o dispositivo de empurrão a move para a primeira folha, completando a junção

Estação de solda pré-ponto de duas cabeças
Dois conjuntos de aparelhos de pressão de soldadura pontual
Potência: 60 KVA
Após virar e montar, máquina de soldadura pré-ponto alinha e fixa peças de trabalho para soldadura multi-ponto

Estação de soldadura multi-ponto de pórtico
12 conjuntos de dispositivos de pressão de solda pontual
Cabeça de soldagem de cabeça dupla, 6 pontos/linha
Fontes de alimentação AC: 12 conjuntos
Potência: 12 * 50 KVA Soldadura em fila dupla para melhorar a eficiência

Estação de solda de costura de dois lados
2 conjuntos de máquinas de soldadura por costura, dispostos simetricamente
4 conjuntos de cabeças de pressão de soldadura por costura
2 conjuntos de fontes de alimentação de solda de frequência variável
Potência: 2 * 160 KVA
Pressão máxima: 12.000 N
Mecanismo de transmissão diferencial
Velocidade de soldadura da costura: 0-2,8 m/min

Estação de laminação e nivelamento
Composto por caixa de máquinas, dispositivo de accionamento, dispositivo de cisalhamento, mecanismo de esmagamento de bordas, mecanismo de nivelamento, sistema de controlo electrónico, sistema pneumático, etc.
Disco de corte de laminados, de ambos os lados; disco de corte de aço de liga de ferramentas (resistente a choques, resistente ao desgaste, longa vida útil)
Velocidade de laminação: 2-6 m/min
Potência motriz: 4 kW

Estação de perfuração final
Composto por uma base, um mecanismo de elevação, um quadro de perfuração, uma matriz de perfuração, um cilindro de perfuração, um cilindro de elevação e uma estação hidráulica
Utilizado para cortar pontas soltas para garantir o alinhamento e a consistência das bordas
Matriz de perfurado com borda biselada para reduzir a força de perfurado
Pressão da máquina de perfuração: 160 T

Estação de solda de arco de argão
2 conjuntos de equipamentos, dispostos simetricamente
1 conjunto para soldar o extremo anterior da peça, 1 conjunto para soldar o extremo posterior da peça
4 conjuntos de fontes de alimentação de soldadura por arco de argão da Panasonic
Faixa de corrente: 5-315 A
Velocidade de solda: 300-600 mm/min

Estação de paletização
Quantidade de armazenamento por estante de paletização: 40 unidades
Espaçamento entre paletes: 45 mm
Método de aperto: material de fixação do cilindro, pinça girando 90° para colocar no rack
Método de trabalho do carrinho de material: Servo movimento de passo, move-se para a próxima posição após a colocação de 1 peça, substituição manual do carrinho quando o rack está cheio

Máquina de perfurar tubos de cabeçalho

A Header Punch Machine indexa automaticamente para criar até 40 pares de slots em um tubo (máximo 40 painéis).O suporte interno impede a deformação durante o perfuradoTempo de ciclo por golpe: ~ 6 segundos.

Instalação de montagem
A fixação de montagem horizontal ajuda na montagem de painéis de radiador para tubos de cabeçalho.Uma extremidade é ajustada manualmente para o comprimento, enquanto a outra extremidade utiliza uma prensa hidráulica para segurar e posicionar para a soldagem de estacas.

Tabela de soldadura de flange
O dispositivo de montagem de flanges é projetado para alinhar com precisão as flanges de montagem na linha central do radiador.permite uma reconfiguração rápida para mudanças de produçãoO posicionamento do servomotor garante montagens precisas.

Tabela de volta para montagem de soldadura
O dispositivo de rotação a motor é concebido para girar os elementos do radiador para o conjunto do radiador, depois de soldar o tubo de cabeçalho de um lado, e depois girar o radiador para soldar o outro lado.

Outras informações

Detalhes do produto

Serviços técnicos

A linha de produção Trintfar Horse Transformer Radiator Fin atende aos padrões internacionais e oferece um preço mais económico e competitivo.

Diagrama de linha de produção da asa do radiador do transformador totalmente automático

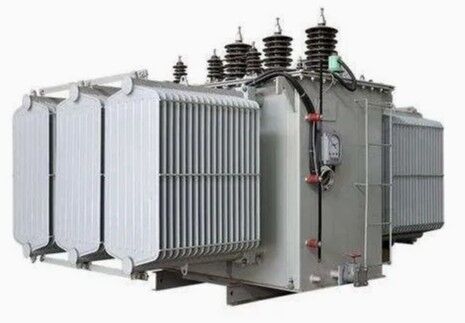

Resultados da produção

Adire-se ao foco no cliente e forneça à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, formação e manutenção.

Serviço de pré-venda:Antes da assinatura do contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos.

Instalação e colocação em serviço:De acordo com o contrato, a nossa empresa transportará o equipamento de forma segura para o local de instalação designado pelo utilizador no prazo especificado,e enviar engenheiros de serviço técnico para instalá-lo no local. Quando o utilizador dispõe das peças de reposição básicas de instalação e comissionamento, o engenheiro do serviço técnico irá instalar e depurar a máquina para que o utilizador a utilize,assegurar que o ambiente do local de instalação e colocação em serviço é limpo, limpo e ordenado.

Formação pós-venda: A empresa oferece formação técnica gratuita (min. 5 dias) no local do comprador ou no centro de formação do vendedor.

- Controlar o uso do software
- Procedimentos de ligação/desligação
- Configuração dos parâmetros do painel e do software
- Limpeza e manutenção básica de máquinas
- Tratamento de falhas comuns de hardware
- Precauções operacionais

Manutenção dos equipamentos

- Garantia de um ano após a aceitação final;
- O tempo de resposta do serviço ao cliente é de 24 horas;
- As reparações são pagas após o período de garantia.

- Não, não.	Nome	Modelo	Quantidade	Unidade
1	Máquina de descolagem automática	FJJ-0-0	1	Conjunto
2	Máquinas para cortar o cabelo	CXJ-0-0	1	Conjunto
3	Máquinas de torneamento e montagem	FZJ-0-0	1	Conjunto
4	Máquina de soldadura pré-ponto de duas cabeças	DN60-2C	1	Unidade
5	Máquina de soldagem por ponto de 12 cabeças	LM-12C	1	Unidade
6	Máquina de soldar de costura de dois lados	2*FVM160-2C	1	Unidade
7	Máquinas de laminar e nivelar	JPJ-0-0	1	Unidade
8	Máquina de perfuração de extremos	CQJ-0-0	1	Unidade
9	Máquina de soldadura por arco de argão	YHH-4C	2	Unidade
10	Máquina de empilhar produtos acabados	MDJ-0-0	1	Unidade
11	Estacas transportadoras	SSJ-0-0	10	Unidade

Sistema de controlo Lista

Pneumáticos	Ataque aéreo
Controle	Mitsubishi ou Siemens
Sistemas de servidão	Yaskawa
Rolamentos lineares e atuadores	THK
Máquinas hidráulicas	Yuci
Eletrodomésticos	Siemens
