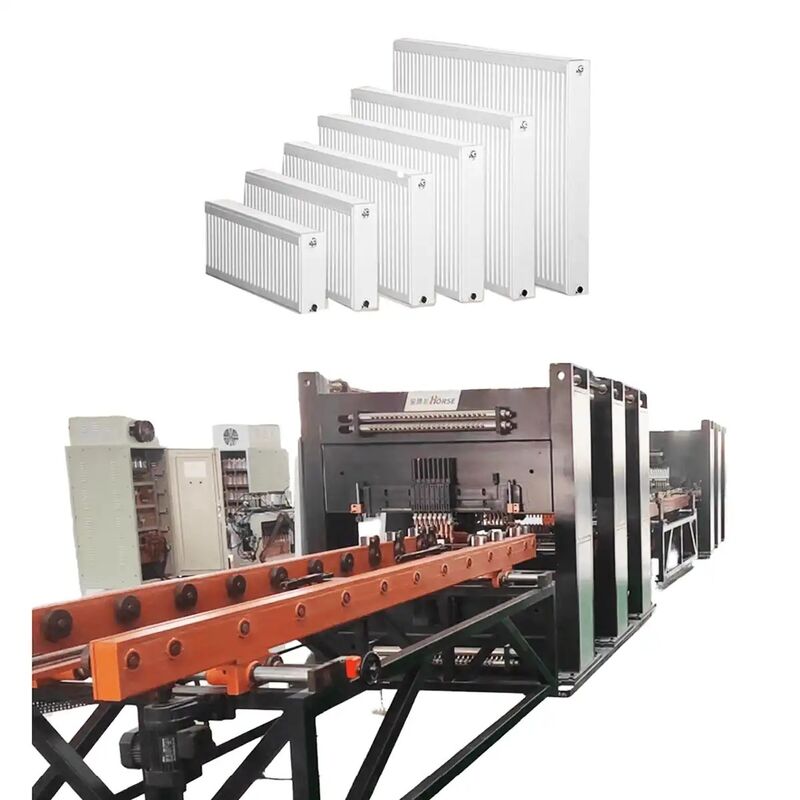

Linha de produção de radiadores de painéis de aço

Imagem Grande : Linha de produção de radiadores de painéis de aço

Detalhes do produto:

Lugar de origem:	China
Marca:	TRINTFAR
Certificação:	CE
Número do modelo:	FVM-170KVA

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	USD 10000-50000 set
Detalhes da embalagem:	Caixa de madeira
Tempo de entrega:	Dentro de 90 dias após o pagamento final
Termos de pagamento:	L/C, D/A, D/P, T/T
Habilidade da fonte:	50 por ano

Contato

Linha de produção de radiadores de painéis de aço

descrição

Capacidade de máquinas::	120m/min	Após o serviço de garantia:	Suporte técnico de vídeo
Nota Automática:	Automático	Doença:	Novo
Tensão:	220V/380V	potência (w):	220-450KW
Nome:	Linha de produção de radiadores de placa de aço da China de alta eficiência	Componentes principais::	PLC, Motor, Rolamento, Caixa de Engrenagens, Motor, Vaso de Pressão, Engrenagem,

Descrição do Produto

Fluxo de Trabalho

Fluxo de trabalho:Máquina de carregamento de treliça de painel → Máquina de carregamento e prensagem de anel de canal de água → Máquina de viragem e montagem 1 → Máquina de soldagem de pré-posicionamento por pontos do painel → Máquina de soldagem multiponto de pórtico do painel → Máquina de soldagem de pré-pontos da chapa de convecção → Máquina de soldagem multiponto de pórtico da chapa de convecção → Transportador de transferência de linha em forma de U → Máquina de soldagem de costura de dupla cabeça do lado longo → Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 1 → Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 2 → Máquina de limpeza e corte de dois lados → Máquina de corte → Máquina de corte de arco de quatro cantos → Máquina de viragem e montagem 2 → Máquina de soldagem automática de três vias de dupla cabeça → Máquina de soldagem automática de gancho de suporte → Máquina automática de detecção de estanqueidade à pressão → Transportador de descarga
Equipamentos principais

Máquina de carregamento de treliça de painel

Carregamento manual de materiais empilhados em carros de plataforma de alimentação usando o carro lança, com duas posições de colocação de material em cada lado.
A garra da treliça agarra automaticamente os materiais de ambos os lados do carro da placa e os coloca na linha do transportador.
Mecanismo de posicionamento de fixação central alinha o painel no transportador.
Mecanismo servo-acionado move a placa para a máquina de soldagem de pré-pontos para soldagem por pontos em ambos os lados.

Máquina de carregamento e prensagem de anel de canal de água

O anel do canal de água usa alimentação por placa vibratória com um sistema de trilha dupla.
Duas cabeças de prensagem em cada lado pressionam os anéis do canal de água nos lados dianteiro e traseiro.
A transmissão de material usa alimentação por rolo motorizado.

Máquina de viragem e montagem

Viragem rápida e precisa.
Correntes de alta qualidade para transmissão; motor de redução de 400W como acionamento.
Motor de redução de engrenagem com sensor para posicionamento preciso de viragem.
Controle automático, sem intervenção manual.
Consiste em corpo de viragem, dispositivo de carregamento, console elétrico, sistema operacional e cerca de segurança. Adapta-se a vários requisitos de viragem do produto, garantindo transferência de material segura, suave e eficiente entre as operações.

Máquina de soldagem de pré-posicionamento por pontos do painel

O painel flui automaticamente para a posição de parada de soldagem na estrutura do transportador, e os soldadores em ambos os lados iniciam a soldagem de pré-pontos. Soldagem de pré-pontos necessária para apenas uma fileira. Usa 1 conjunto de fonte de alimentação AC DN75.

Máquina de soldagem multiponto de pórtico do painel

3 máquinas de soldagem multiponto de pórtico para soldagem. Cada unidade possui 18 conjuntos de juntas de soldagem de cilindro. Fonte de alimentação de soldagem AC para soldar uma fileira de juntas de solda de cada vez. Servo-linkage de alta velocidade alimenta o garra para frente para fornecer a placa do canal de água.

Máquina de soldagem de pré-pontos da chapa de convecção

Chapa de convecção carregada manualmente no guia de ferramentas online. Soldagem feita usando uma máquina de soldagem de pré-pontos de 4 cabeças de pórtico. Materiais empurrados manualmente para a primeira fileira de posições pré-pontadas para soldagem. Equipamento muda automaticamente para os pontos de soldagem restantes.

Máquina de soldagem multiponto de pórtico da chapa de convecção

Caminho pré-definido: Chapa de convecção segue o caminho pré-definido para o guia de ferramentas.
Soldagem de Pórtico Duplo: 2 soldadores multiponto de pórtico.
Juntas Pneumáticas: 16 conjuntos por unidade.
Fonte de Alimentação AC: AC e unilateral para soldagem em fileira.
Servo Stepper: Servo stepper de alta velocidade alimenta a garra para a placa do canal de água.

Transportador de transferência de linha em forma de U

Use a estrutura do transportador de rolos para transferir materiais em layout em forma de U.
Eficiência de espaço: forma de U economiza espaço, otimiza o processo.
Facilidade de operação: Menor alcance do trabalhador, conveniente, reduz a intensidade.

Máquina de soldagem de costura de dupla cabeça do lado longo

Soldagem Simultânea: Solda ambos os lados longos de uma vez.
Fonte de Alimentação: 300KVA de frequência média AC para soldagem estável a longo prazo.

Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 2 Conjunto

Use fonte de alimentação de soldagem AC de frequência média para garantir soldagem altamente estável por um longo tempo.

Máquina de limpeza e corte de dois lados

Limpe e corte os produtos soldados do lado longo.

Máquina de corte

Processo de corte: Realize o corte nos materiais necessários.
Material do cortador: Lâmina de aço branco.
Método de corte: Corte com tesoura.

Máquina de corte de arco de quatro cantos

Modelagem de canto: Corte cantos afiados para formar bordas arredondadas.
Material do cortador: Aço branco.
Método de corte: Perfuração hidráulica.

Máquina de soldagem automática de três vias de dupla cabeça

Potência de soldagem: Fonte de alimentação de frequência média MD80.
Fluxo de material: Canais de dupla face para encaixe e viragem. Método de transporte: Placa de corrente para transporte de material em três vias. Alimentação automática: Garra e posicionamento de soldagem para operação precisa.

Máquina de soldagem automática de gancho de suporte

Potência de soldagem: Fonte de alimentação de frequência média MD40.
Método de alimentação: Empilhamento do tipo clipe para alimentação de material.
Carregamento: Garra pneumática carrega materiais para a posição de soldagem.

Máquina automática de detecção de estanqueidade à pressão

Pressão de teste: 10 bar.
Método de teste: Teste automático de pressão em tanque de água.

Outras informações

Detalhes do produto

Serviços técnicos

Diagrama de layout de retorno em forma de U da linha de produção de radiadores de painel de aço

Aderir à centralidade no cliente e fornecer à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, treinamento e manutenção.

Serviço de pré-venda: Antes de assinar o contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos.

Resultados da produção

Instalação e comissionamento: De acordo com o contrato, nossa empresa transportará com segurança o equipamento para o local de instalação designado pelo usuário dentro do tempo especificado e enviará engenheiros de serviço técnico para instalá-lo no local. Quando o usuário tiver as peças sobressalentes básicas de instalação e comissionamento, o engenheiro de serviço técnico instalará e depurará a máquina para o usuário usar, garantindo que o ambiente do local de instalação e comissionamento seja limpo, limpo e organizado.

Treinamento pós-venda: A empresa oferece treinamento técnico gratuito (mínimo 5 dias) no local do comprador ou no centro de treinamento do vendedor. Os principais tópicos incluem:
-Uso do software de controle -Procedimentos de ligar/desligar
-Configurações de parâmetros do painel e do software
-Limpeza e manutenção básica da máquina
-Lidar com falhas comuns de hardware
-Precauções operacionais
Manutenção do equipamento
-Garantia de um ano após a aceitação final;
-O tempo de resposta do atendimento ao cliente é de 24 horas;
-Reparos pagos são fornecidos após o período de garantia.

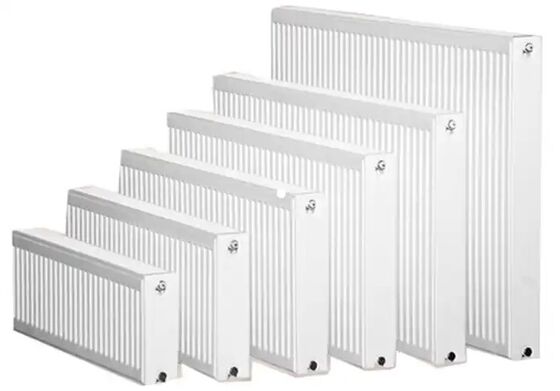

NÃO	Nome	Material	Notas
1	Painel	Chapa de aço laminada a frio	Espessura de 1,1 mm
2	Placa de convecção	Chapa de aço laminada a frio	Espessura de 0,3 mm
3	Tipo de interface		Interface de rosca interna 4x G 1/2
4	Comprimento do produto		400-3000 mm
5	Largura do produto		300/400/500/600/900mm

Lista de configuração do equipamento

NÃO	Nome do equipamento	Modelo	Quantidade	Unidade
1	Máquina de carregamento de treliça de painel	HJ-0-0	1	conjunto
2	Máquina de carregamento e prensagem de anel de canal de água	YZJ-0-0	1	conjunto
3	Máquina de viragem e montagem 1	FZJ-0-0	1	conjunto
4	Máquina de soldagem de pré-posicionamento por pontos do painel	DN75-2C	1	conjunto
5	Máquina de soldagem multiponto de pórtico do painel	10*DN60-36C	3	conjunto
6	Máquina de soldagem de pré-pontos da chapa de convecção	2*DN63-4C	1	conjunto
7	Máquina de soldagem multiponto de pórtico da chapa de convecção	4*DN63-16C	3	conjunto
8	Transportador de transferência de linha em forma de U	ZJG-0-0	1	conjunto
9	Máquina de soldagem de costura de dupla cabeça do lado longo	2*FVM300-2C	1	conjunto
10	Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 1	2*FVM300-2C	1	conjunto
11	Máquina de soldagem de costura de dupla cabeça do lado curto do pórtico 2	2*FVM300-2C	1	conjunto
12	Máquina de limpeza e corte de dois lados	XBJ-0-0	1	conjunto
13	Máquina de corte	JCJ-0-0	1	conjunto
14	Máquina de corte de arco de quatro cantos	QJJ-0-0	1	conjunto
15	Máquina de viragem e montagem 2	FZJ-0-0	1	conjunto
16	Máquina de soldagem automática de três vias de dupla cabeça	2*MD80-2C	1	conjunto
17	Máquina de soldagem automática de gancho de suporte	2*MD40-4C	1	conjunto
18	Máquina automática de detecção de estanqueidade à pressão	JCJ-0-0	1	conjunto
19	Transportador de descarga	SSJ-0-0	1	conjunto

Configuração de água, eletricidade e gás

Projeto	Parâmetros
Distribuição total de energia	1600KVA (A potência total real utilizada é de cerca de 1000KVA)
Pressão da fonte de gás	0,6MPa
Pressão da fonte de água	0,15MPa~0,30MPa
Requisitos da fonte de ar comprimido	1000L/min
Vazão total de água	1200L/min
Comprimento*largura de ocupação do equipamento aprox.	60m*10m
