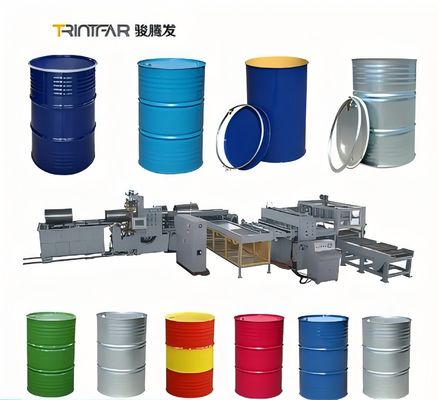

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais.

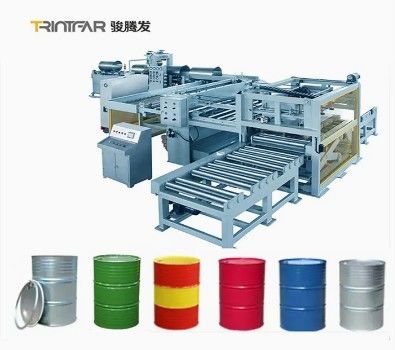

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais.
The welding production line for 200L steel drums requires 11 workers for manual loading and unloading.

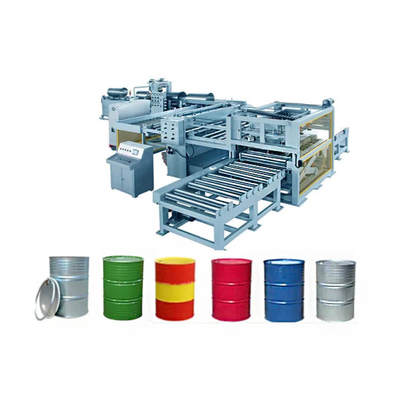

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais.

Imagem Grande :  A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais.

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10,000-80,000
Detalhes da embalagem: Suportes de madeira/caixas de madeira
Tempo de entrega: 90 ~ 120
Termos de pagamento: L/C, D/A, D/P, T/T
Contato

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais.

descrição
Configuração de capacidade: 2 a 10 tambores/min Operadores: cerca de 11 pessoas
Consumo de energia: 1 kWh/tambor Garantia: 1 ano
Tensão: 220V/380V/440V Serviço pós-venda fornecido: Suporte técnico de vídeo

Fluxo de trabalho



Fluxo de trabalho:Arredondamento → Soldagem de costura → Solda/Flangeamento → Ondulação/Bordadura em W → Teste de vazamento (antes da costura) → Costura → Teste de vazamento (após a costura) → Limpeza de óleo, lavagem, fosfatização de ferro, lavagem → Secagem por lavagem → Pintura externa → Secagem após pintura externa → Resfriamento → Armazenagem (Offline)

Principais equipamentos



Máquinas de produção de corpo de tambor de aço

Máquina de produção de chapas de aço para corpo de tambor

Carrinho de bobina: Acionamento do motor 3 em 1, elevação/descida hidráulica

Unidade de desenrolamento: Acionamento hidráulico, rotação sem energia, diâmetro da bobina Ф508-Ф610mm, carga máxima: 15 toneladas

Nivelador de 7 rolos: 7 rolos, velocidade do motor ajustável por frequência

Instalação de medição: Precisão do comprimento via motor de serviço A.C. fabricado no Japão

Máquina de corte de chapas: 3*1500mm, controlado por PLC

Transportador: Transporta chapas cortadas para soldador automático

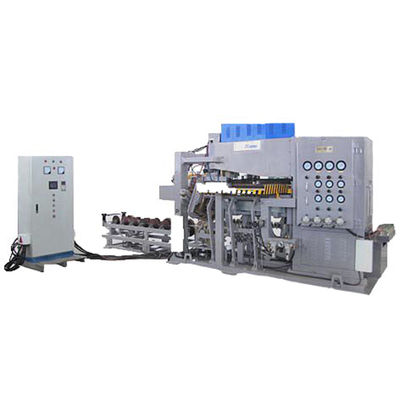

Máquina de soldagem automática do corpo do tambor



Controle de sobreposição: Barra guia posiciona o tambor; barra Z garante sobreposição de 2mm com fácil manutenção via tiras de desgaste removíveis e um nariz perfilado para contato preciso da roda de solda.

Rolos em forma de ampulheta: Montados em uma estrutura de “trave” com sensores, garantindo dimensionamento gradual, sobreposição consistente e minimização de marcas na superfície; rolos inferiores giram para manutenção, rolo superior ajusta para tolerância de tamanho com cilindros pneumáticos.

Cabeças de solda: Motor AC controlado por inversor SEW com caixa de engrenagens e pressão pneumática para velocidade constante; rodas de solda indexadas para desgaste uniforme, lubrificação automática e podem ser aparadas manual ou semiautomaticamente para reduzir o tempo de inatividade.

Deslizamento do cilindro da cabeça de solda: Cabeça de solda inferior montada em um pistão de liga leve com cilindro pneumático e mola de fole para estabilizar a força e amortecer as reações no início da solda.

Controle de soldagem: AC trifásico com eficiência energética, controle com display LCD.

Transformador: SP 350KVA.

Rolos de aplainamento: Opcional.



Máquina de flangeamento

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 3

Formação de flange com maior eficiência. Adequada para aço laminado a frio, controlada por PLC, acionamento hidráulico. Potência da unidade: 22KW.

Máquina de bordadura

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 4

Com 8 moldes chanfrados movendo-se para fora para formar bordadura ajustável de 12mm. Controlada por PLC, acionamento hidráulico, potência da unidade: 15KW.

Máquina de ondulação

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 5

Formação de flange com maior eficiência. Adequada para aço laminado a frio, controlada por PLC, acionamento hidráulico. Potência da unidade: 22KW.

Máquina de costura

Prensa de carga automática e soldagem de costura. Motores duplos e eixos principais. Rodas de rolo com mecanismo de came, fáceis de ajustar, controladas por PLC. Potência da unidade: 41KW.

Máquinas de produção de tampa e fundo de tambor de aço

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 7

Máquinas de desenrolamento, endireitamento e corte

Máquina de desenrolamento:

  • Largura da chapa: 600-1320mm
  • Espessura: 0,6-1,4mm
  • Capacidade de produção: 15 cortes/min
  • Velocidade máxima de corte: 50-60m/min
  •

Máquina de endireitamento de sete rolos:

  • Precisão de endireitamento: ≤1,5mm/m²
  •

Máquina de corte:

  • Espessura de corte: ≤3mm
  • Largura de corte: ≤1500mm

Máquina de prensagem de tampa

Máquina de prensagem de tampa (Prensa de 160 toneladas)

  • Função: Forma a tampa e o fundo usando duas prensas de 160 toneladas.
  •

Máquina de prensagem de travamento duplo (Prensa de 63 toneladas)

  • Função: Usada para perfuração e travamento normais de furos de tambor.
  •

Automação: Carga e descarga são totalmente automatizadas.

Potência da unidade: 15KW

Máquina de cola de pré-curvatura e pulverização​

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 9

Máquina de paletização automática

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 10

Máquinas de pintura por pulverização

Linha de lavagem

  • Os tambores são limpos e colocados na corrente de transporte de pintura, passando da horizontal para a vertical.
  • Comprimento do transporte de lavagem:55 m
  • Canal de secagem: L28m;W1.5m; H1.7m

Equipamento de pintura

Pintura de três cores:

Interno: Tinta à prova d'água

Externo: Tinta magnética de álcool ácido

Tamanho: L4.8m; W4m; H2.4m

Equipamento de secagem

Secagem vertical de 3 fileiras
Faixa de controle de temperatura: temperatura ambiente a 200°C, ajustável
Precisão do controle de temperatura: ±5°C
Tamanho: L36M; W2.6M; H2.1M

Equipamento de resfriamento

Função: Endurecer a superfície da laca após a cozedura
Potência: 6,6 kW

Máquinas de teste de vazamento

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 15

Máquinas de teste de vazamento

Teste do tipo horizontal, pressão de ar 0,03Mpa. Controlado por PLC, acionamento por ar comprimido.

Outras informações



Detalhes do produto

Diagrama de layout da linha de produção de tambores de aço

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 16

Resultados da produção

A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 17A linha de produção de solda para tambores de aço de 200L requer 11 trabalhadores para carregamento e descarregamento manuais. 18

Método de soldagem:

Este equipamento utiliza um método de soldagem por costura com rolo, com eletrodos na forma de rolos cilíndricos. A largura do eletrodo é maior que a seção de sobreposição da chapa de aço, permitindo o controle sobre a espessura da junta. Durante o processo de soldagem, uma pressão de eletrodo mais alta e uma corrente de soldagem contínua são aplicadas. Ao controlar os parâmetros de soldagem, como pressão do eletrodo, corrente de soldagem e tempo de soldagem, a qualidade de soldagem estável pode ser alcançada. A máquina é capaz de realizar o processo de soldagem por costura em costuras longitudinais de tambores de metal com diâmetros variando de 516mm (para tambores cônicos) a 571,5mm.





Lista de configuração do equipamento

Linha de produção de extremidades de tambor
SN. Modelo nº. Nome Unidade Quantidade Observação
1 ST2311.00B Carrinho de bobina conjunto 1 Acionamento hidráulico
2 STK2010.01.00C Unidade de desenrolamento Conjunto 1 Acionamento hidráulico；controle de frequência da velocidade do motor
3 STK1213100 Nivelador de 9 rolos e instalação de medição Conjunto 1 controle servo
4 ST1319.00 Transportador do nivelador para a máquina de prensa Máquina de corte de chapas de sucata Conjunto 1
5 JD21-160 Máquina de prensagem de tampa Conjunto 2 160 toneladas
6 MJ571.5 Molde para tampa e fundo Conjunto 2
7 ST1318.00 Transportador para tampa para máquina de cola de pré-bobina e pulverização Conjunto 2 Inclui transportador e empilhamento
8 YJX200900 máquina de cola de pré-bobina e pulverização Conjunto 2 Controle PLC;
9 St-1001 Empilhamento automático para tampas de tambor Conjunto 2
10 Q11-2000 Máquina de corte de chapas de sucata Conjunto 1 3*2000mm
11 KJKZ2011.00 Caixa de controle elétrico Conjunto 1
12 KJ2011.02.00 Estação hidráulica Conjunto 1
Perfuração automática de furo de 2′& 3/4′ e travamento de fecho de 2′& 3/4′
SN. Nome Unidade Quantidade
1 Prensa de 63 toneladas de garganta profunda Conjunto 2
2 Molde de prensagem dupla Conjunto 1
3 Molde de travamento duplo Conjunto 1
4 Linha de transporte automático para tampa Conjunto 1
5 Sistema de controle elétrico Conjunto 1
Linha de corte no comprimento (para corpo do tambor)
SN. Modelo nº. Nome Unidade Quantidade Observação
1 ST2311.00B Carrinho de bobina conjunto 1 Acionamento hidráulico
2 STK2010.01.00C Unidade de desenrolamento Conjunto 1 Acionamento hidráulico
3 STK1213100 Máquina niveladora de 9 rolos Conjunto 1 Ajuste de frequência da velocidade
4 STK1213200 Instalação de medição Conjunto 1 servomotor
5 Q11-1500 Máquina de corte de chapas Conjunto 1 3*1500mm
6 KJKZ2011 Caixa de controle elétrico Conjunto 1
7 KJ2011.02.00 Estação hidráulica Conjunto 1
Linha de produção de corpo de tambor de aço
SN. Modelo nº. Nome Unidade Quantidade Observação
1 KJJQ.00 Transportador     Linha de corte
2 FHJ-250-2 Máquina de soldagem automática Conjunto 1 Inversor de frequência média trifásico
3 YP-line201 Compactação de rolamento da linha de soldagem e corte da lingueta de ferro Conjunto 2
4 STG2201.00 Máquina de flangeamento por extrusão Conjunto 1 Inclui corrente de várias etapas de trabalho e controle hidráulico de controle elétrico
5 STG2203.00 Máquina de bordadura Conjunto 1 Inclui corrente de várias etapas de trabalho e controle hidráulico de controle elétrico
6 STG2202. 00 Máquina de ondulação Conjunto 1 Inclui corrente de várias etapas de trabalho e controle hidráulico de controle elétrico
7 STG1005.00 Máquina de teste de vazamento da linha de soldagem Conjunto 1 Inclui corrente de várias etapas de trabalho e controle hidráulico de controle elétrico
8 ST2204.05.00 Alimentação automática para extremidades de tambor Conjunto 1 Inclui corrente de várias etapas de trabalho e controle elétrico
9 ST2204.00X Máquina de costura Conjunto 1 Inclui corrente de várias etapas de trabalho e controle hidráulico de controle elétrico
10 STG1005.00 Máquina de teste de vazamento Conjunto 1
Tratamento traseiro (lavagem, secagem, sistema de pintura, etc.)
SN. Nome Unidade Quantidade Observação
1 Máquina de elevação Conjunto 1
2 Lavagem, limpeza e transporte Conjunto 1
3 Secagem e transporte Conjunto 1
4 Máquina de viragem conjunto 2
5 Sala de pintura (externa) conjunto 2 3 cores
6 Distribuidor frontal Conjunto 2
7 Equipamento de secagem vertical de três canais Conjunto 1 (externo)
8 Resfriamento Conjunto 1
9 Distribuidor traseiro Conjunto 1
