Fluxo de trabalho
Fluxo de trabalho:
Processamento da estrutura: Soldagem da estrutura → Dobra da estrutura → Tubo → Inserção e travamento → Perfuração e furação da estrutura
Processamento da base: Máquina de dobra de tubos da base → Soldagem da base
Equipamentos principais
Máquina de processamento da estrutura
| |

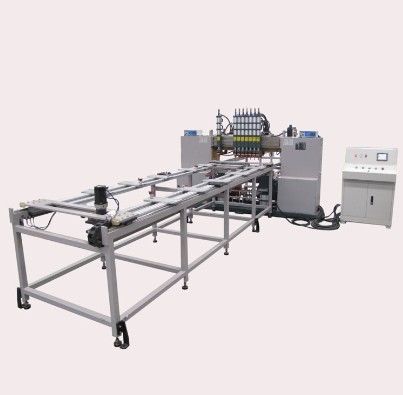

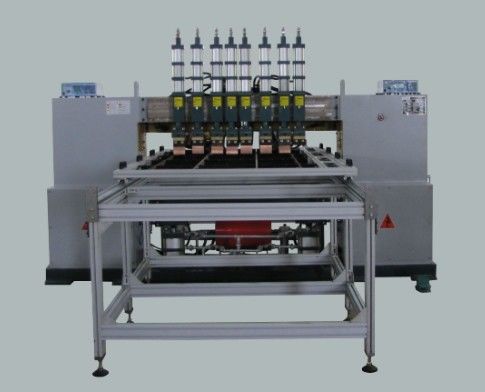

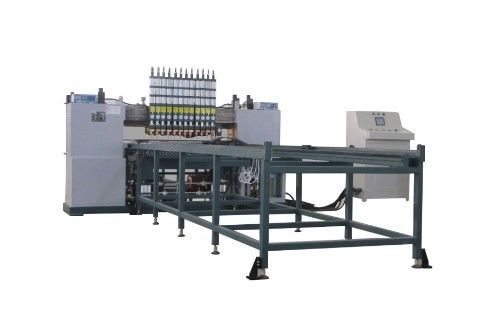

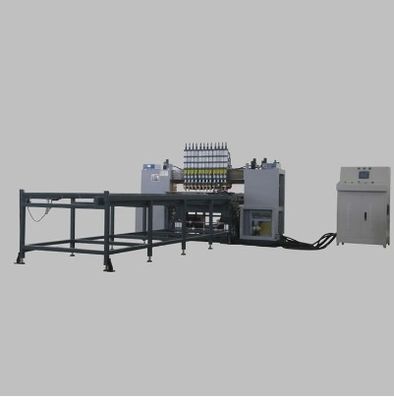

Máquina de soldagem da estrutura
Eficiência de soldagem: 45 segundos/peça
Estrutura de pórtico reforçada para alta rigidez e operação estável.
Fonte de alimentação inversora de média frequência para soldagem com eficiência energética.
6 cabeças de soldagem e sistemas de energia, cada um com ajuste de corrente independente para pontos de solda confiáveis.
Design de alimentador de camada dupla para operação contínua: enquanto um alimentador solda, o outro carrega materiais.
Soldagem automática por passos com correia de avanço servo acionada para posicionamento preciso.
Desmoldagem automática: Cilindro ejeta após a soldagem para preparar para o descarregamento.
Descarregamento automático: Garra controlada por servo move o produto soldado para a posição designada, reduzindo a mão de obra e melhorando a eficiência. Alimentador de descarregamento rotativo de 90° para fácil transporte. |
Máquina de dobra da estrutura
Processamento de estrutura inteira para alta precisão de dobra, operação estável e eficiência. Dobra uma estrutura a cada 15-20 segundos.
Sistema especial de equilíbrio de dobra garante a precisão diagonal da estrutura.
Controle HMI + PLC para alta automação.
Opção de manipulador para carregamento/descarregamento automático, reduzindo pessoal.
Troca rápida de molde para dobrar diferentes tubos.
Sistema servo-hidráulico com resposta rápida, baixa inércia e alta precisão.
Design modular permite a personalização para automação com base nas necessidades do cliente.
Máquina de travamento da estrutura
Eficiência e qualidade: O processo de travamento leva aproximadamente 25-30 segundos para ser concluído.
Estrutura da máquina processada como um todo para alta precisão de inserção, travamento forte, operação estável e eficiente.
Controle HMI + PLC para alta automação.
Opção de manipulador para carregamento/descarregamento automático, reduzindo pessoal.
Troca rápida de molde para atender aos diferentes requisitos de tubos de travamento com fácil substituição de molde.
Sistema servo-hidráulico com resposta rápida, baixa inércia e alta precisão.
Design modular permite a personalização da automação com base nas necessidades do cliente.
Máquina de perfuração e furação
Eficiência e qualidade: O processo de travamento leva aproximadamente 25-30 segundos para ser concluído.
Estrutura da máquina: Processamento em corpo inteiro para alta precisão, operação estável e eficiente.
Sistema de controle: HMI + PLC para alta automação.
Manipulador: Opção para carregamento/descarregamento automático, reduzindo pessoal.
Troca rápida de molde: Substitua facilmente os moldes para atender às diferentes necessidades de perfuração de tubos.
Sistema servo-hidráulico: Resposta rápida, baixa inércia e alta precisão.
Design modular: Automação personalizável com base nas necessidades do cliente.
Máquina de processamento da base
Máquina de dobra de tubos da base
Máquina de soldagem de tubos da base
Design:Estrutura horizontal com 7 cabeças de soldagem para soldagem da estrutura da base. O operador só precisa carregar/descarregar; a soldagem é automática.
Energia: 3 conjuntos de MF DC 160KVA.
Benefícios:Melhora a qualidade do produto e a taxa de produção, reduz custos e elimina a instabilidade causada pela soldagem manual. Maior automação e eficiência de produção.
Outras informações
Diagrama de layout da linha de produção da estrutura da gaiola IBC
Resultados da produção
Serviços técnicos
Aderir à centralização no cliente e fornecer à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, treinamento e manutenção.
Serviço de pré-venda: Antes de assinar o contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos.
Instalação e comissionamento: De acordo com o contrato, nossa empresa transportará com segurança o equipamento para o local de instalação designado pelo usuário dentro do prazo especificado e enviará engenheiros de serviço técnico para instalá-lo no local. Quando o usuário tiver as peças de reposição básicas de instalação e comissionamento, o engenheiro de serviço técnico instalará e depurará a máquina para o usuário usar, garantindo que o ambiente de instalação e comissionamento seja limpo, limpo e organizado.
Treinamento pós-venda: A empresa oferece treinamento técnico gratuito (mín. 5 dias) no local do comprador ou no centro de treinamento do vendedor. Os principais tópicos incluem:
- -Uso do software de controle
- -Procedimentos de ligar/desligar
- -Configurações de parâmetros do painel e do software
- -Limpeza e manutenção básica da máquina
- -Lidar com falhas comuns de hardware
- -Precauções operacionais
Manutenção do equipamento
- -Garantia de um ano após a aceitação final;
- -O tempo de resposta do atendimento ao cliente é de 24 horas;
- -Reparos pagos são fornecidos após o período de garantia.
Lista de configuração do equipamento
| Nº |
Nome do equipamento |
Unidade |
Quantidade |
Funções principais |
| 1 |
Máquina de soldagem de pórtico de malha |
Unidade |
1 |
Soldagem multiponto de malha |
| 2 |
Máquina de alimentação automática de malha |
Conjunto |
1 |
Carregamento automático de tubos longos e curtos |
| 3 |
Manipulador de coleta de material de malha |
Unidade |
1 |
Descarregamento (empilhamento) de malha |
| 4 |
Máquina de dobra de quatro eixos |
Conjunto |
1 |
Dobramento e formação de malha com cabeça de encolhimento |
| 5 |
Máquina de travamento |
Conjunto |
1 |
Dobramento e intertravamento de malha |
| 6 |
Máquina de perfuração de achatamento |
Conjunto |
1 |
Perfuração e corte do tubo inferior sob a estrutura |
| 7 |
Manipulador de estrutura |
Conjunto |
1 |
Três manipuladores movendo-se para cima e para baixo para agarrar a estrutura |
| 8 |
Máquina de soldagem de pés de aço |
Conjunto |
1 |
Soldagem de pés de aço da estrutura inferior |
| 9 |
Manipulador de coleta de material da máquina de soldagem de pés de aço |
Conjunto |
1 |
Retirada, transferência e empilhamento da estrutura inferior após a soldagem |
| 10 |
Máquina hermética automática |
Conjunto |
1 |
Testando a estanqueidade do revestimento |
| 11 |
Máquina de dobra dupla automática para tubo inferior |
Conjunto |
1 |
Encolhimento, gravação e dobra do tubo inferior |
| 12 |
Plataforma de teste de vibração |
Conjunto |
1 |
Testando a firmeza e proteção dos barris IBC |
