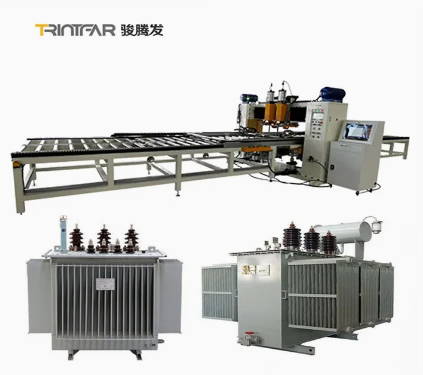

Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga

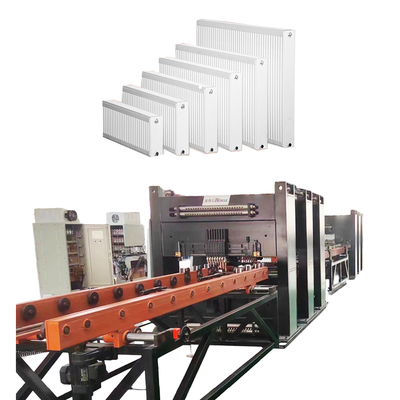

Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga

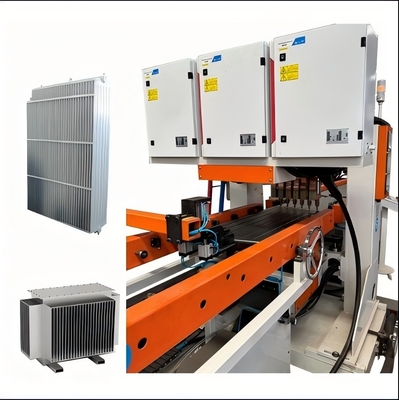

A fully automatic transformer heat sink production line using mechanical arms for loading and unloading

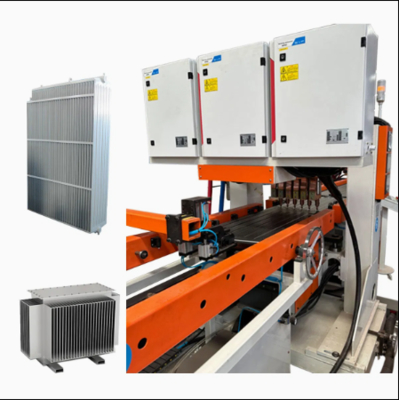

Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga

Imagem Grande :  Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10000~80000
Detalhes da embalagem: Brackets de madeira/casas de madeira
Tempo de entrega: 90 ~ 120
Termos de pagamento: L/C, D/A, D/P, T/T
Contato

Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga

descrição
Tensão de Entrada: 380±10% (trífase) 50HZ Potência de entrada: 2x250KVA
Voltagem secundária: 11.3V Corrente máxima de curto-circuito: 50 kA
Resistência ao isolamento: Resistência de isolamento da fuselagem à potência de entrada ≥ 2,5 MΩ Ambiente de trabalho: temperatura≤40ºC, humidade≤90%
Modelo de cilindro: Φ160*80

Fluxo de trabalho

Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 0

Fluxo de trabalho: Máquina de carregamento de treliça de painel → Máquina de carregamento e prensagem de anel de canal de água → Máquina de viragem e montagem 1 → Máquina de soldagem de pré-posicionamento por pontos de painel → Máquina de soldagem multiponto de pórtico de painel → Máquina de soldagem de pré-pontos de folha de convecção → Máquina de soldagem multiponto de pórtico de folha de convecção → Transportador de transferência de linha em forma de U → Máquina de soldagem de costura de dupla cabeça lateral longa → Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 1 → Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 2 → Máquina de limpeza e corte de dois lados → Máquina de corte → Máquina de corte de arco de quatro cantos → Máquina de viragem e montagem 2 → Máquina de soldagem automática de três vias de dupla cabeça → Máquina de soldagem automática de gancho de suporte → Máquina automática de detecção de estanqueidade à pressão → Transportador de descarga


Equipamentos principais



​

Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 1 Máquina de carregamento de treliça de painel

Carregamento manual de materiais empilhados em carros de plataforma de alimentação usando o carro de lança, com duas posições de colocação de material em cada lado.

Pinça de treliça agarra automaticamente os materiais de ambos os lados do carro de placa e os coloca na linha do transportador.

Mecanismo de posicionamento de fixação central alinha o painel no transportador.

Mecanismo servo-acionado move a placa para a máquina de soldagem de pré-pontos para soldagem por pontos em ambos os lados.
Máquina de carregamento e prensagem de anel de canal de água

O anel do canal de água usa alimentação por placa vibratória com um sistema de dupla pista.

Duas cabeças de prensagem em cada lado pressionam os anéis do canal de água nos lados dianteiro e traseiro.

A transmissão de material usa alimentação por rolo motorizado.		 Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 2
Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 3 Máquina de viragem e montagem

Viragem rápida e precisa.

Correntes de alta qualidade para transmissão; motor de redução de 400W como acionamento.

Motor de redução de engrenagem com sensor para posicionamento preciso de viragem.

Controle automático, sem intervenção manual.

Consiste em corpo de viragem, dispositivo de carregamento, console elétrico, sistema operacional e cerca de segurança. Adapta-se a vários requisitos de viragem do produto, garantindo transferência de material segura, suave e eficiente entre as operações.
Máquina de soldagem de pré-posicionamento por pontos de painel

O painel flui automaticamente para a posição de parada de soldagem na estrutura do transportador, e os soldadores em ambos os lados iniciam a soldagem de pré-pontos.

Soldagem de pré-pontos necessária apenas para uma linha.

Usa 1 conjunto de fonte de alimentação AC DN75.		 Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 4
Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 5 Máquina de soldagem multiponto de pórtico de painel

3 máquinas de soldagem multiponto de pórtico para soldagem.

Cada unidade tem 18 conjuntos de juntas de soldagem de cilindro.

Fonte de alimentação de soldagem AC para soldar uma linha de juntas de solda de cada vez.

Servo-linkage de alta velocidade alimenta o gripper para frente para fornecer a placa do canal de água.
Máquina de soldagem de pré-pontos de folha de convecção

Folha de convecção carregada manualmente na guia de ferramentas online.

Soldagem feita usando uma máquina de soldagem de pré-pontos de 4 cabeças de pórtico.

Materiais empurrados manualmente para a primeira linha de posições pré-pontilhadas para soldagem.

Equipamento muda automaticamente para os pontos de soldagem restantes.		 Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 6
Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 7 Máquina de soldagem multiponto de pórtico de folha de convecção

Caminho pré-definido: A folha de convecção segue o caminho pré-definido para a guia de ferramentas.

Soldagem de pórtico duplo: 2 soldadores multiponto de pórtico.

Juntas pneumáticas: 16 conjuntos por unidade.

Fonte de alimentação AC: AC e unilateral para soldagem em linha.

Servo Stepper: Servo stepper de alta velocidade alimenta o gripper para a placa do canal de água.
Transportador de transferência de linha em forma de U

Use a estrutura do transportador de rolos para transferir materiais em layout em forma de U.

Eficiência de espaço: O formato em U economiza espaço, otimiza o processo.

Facilidade de operação: Menor alcance do trabalhador, conveniente, reduz a intensidade.		 Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 8
Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 9 Máquina de soldagem de costura de dupla cabeça lateral longa

Soldagem simultânea: Solda ambos os lados longos de uma vez.

Fonte de alimentação: AC de frequência média de 300KVA para soldagem estável a longo prazo.
Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 2 Conjunto

Use fonte de alimentação de soldagem AC de frequência média para garantir soldagem altamente estável por um longo tempo.		 Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 10
Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 11 Máquina de limpeza e corte de dois lados

Limpe e corte os produtos soldados do lado longo.
Máquina de corte

Processo de corte: Execute o corte nos materiais necessários.

Material do cortador: Lâmina de aço branco.

Método de corte: Corte com tesoura.		 Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 12
Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 13 Máquina de corte de arco de quatro cantos

Modelagem de cantos: Corte cantos afiados para formar bordas arredondadas.

Material do cortador: Aço branco.

Método de corte: Perfuração hidráulica.
Máquina de soldagem automática de três vias de dupla cabeça

Potência de soldagem: Fonte de alimentação MD80 de frequência média.

Fluxo de material: Canais de dupla face para encaixe e viragem.

Método de transporte: Placa de corrente para transporte de material em três vias.

Alimentação automática: Pinça e posicionamento de soldagem para operação precisa.		 Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 14
Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 15 Máquina de soldagem automática de gancho de suporte

Potência de soldagem: Fonte de alimentação MD40 de frequência média.

Método de alimentação: Empilhamento tipo clipe para alimentação de material.

Carregamento: Pinça pneumática carrega materiais para a posição de soldagem.
Máquina automática de detecção de estanqueidade à pressão

Pressão de teste: 10 bar.

Método de teste: Teste automático de pressão em tanque de água.		 Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 16



Outras informações



​

Detalhes do produto Serviços técnicos
Diagrama de layout de retorno em forma de U da linha de produção de radiadores de painel de aço Aderir à centralidade no cliente e fornecer à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, treinamento e manutenção.
Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 21

Serviço de pré-venda: Antes de assinar o contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos.

Instalação e comissionamento: De acordo com o contrato, nossa empresa transportará com segurança o equipamento para o local de instalação designado pelo usuário dentro do prazo especificado e enviará engenheiros de serviço técnico para instalá-lo no local. Quando o usuário tiver as peças sobressalentes básicas de instalação e comissionamento, o engenheiro de serviço técnico instalará e depurará a máquina para o usuário usar, garantindo que o ambiente de instalação e comissionamento seja limpo, limpo e organizado.

Treinamento pós-venda: A empresa oferece treinamento técnico gratuito (mínimo 5 dias) no local do comprador ou no centro de treinamento do vendedor. Os principais tópicos incluem:

  • -Uso do software de controle
  • -Procedimentos de ligar/desligar
  • -Configurações de parâmetros do painel e do software
  • -Limpeza e manutenção básica da máquina
  • -Lidar com falhas comuns de hardware
  • -Precauções operacionais

Manutenção do equipamento

  • -Garantia de um ano após a aceitação final;
  • -O tempo de resposta do atendimento ao cliente é de 24 horas;
  • -Reparos pagos são fornecidos após o período de garantia.
Resultados da produção
Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 22

​​

NÃO Nome Material Notas
1 Painel Chapa de aço laminada a frio Espessura de 1,1 mm
2 Placa de convecção Chapa de aço laminada a frio Espessura de 0,3 mm
3 Tipo de interface   Interface de rosca interna 4x G 1/2
4 Comprimento do produto   400-3000 mm
5 Largura do produto   300/400/500/600/900mm

Lista de configuração de equipamentos



NÃO Nome do equipamento Modelo Quantidade Unidade
1 Máquina de carregamento de treliça de painel HJ-0-0 1 conjunto
2 Máquina de carregamento e prensagem de anel de canal de água YZJ-0-0 1 conjunto
3 Máquina de viragem e montagem 1 FZJ-0-0 1 conjunto
4 Máquina de soldagem de pré-posicionamento por pontos de painel DN75-2C 1 conjunto
5 Máquina de soldagem multiponto de pórtico de painel 10*DN60-36C 3 conjunto
6 Máquina de soldagem de pré-pontos de folha de convecção 2*DN63-4C 1 conjunto
7 Máquina de soldagem multiponto de pórtico de folha de convecção 4*DN63-16C 3 conjunto
8 Transportador de transferência de linha em forma de U ZJG-0-0 1 conjunto
9 Máquina de soldagem de costura de dupla cabeça lateral longa 2*FVM300-2C 1 conjunto
10 Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 1 2*FVM300-2C 1 conjunto
11 Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 2 2*FVM300-2C 1 conjunto
12 Máquina de limpeza e corte de dois lados XBJ-0-0 1 conjunto
13 Máquina de corte JCJ-0-0 1 conjunto
14 Máquina de corte de arco de quatro cantos QJJ-0-0 1 conjunto
15 Máquina de viragem e montagem 2 FZJ-0-0 1 conjunto
16 Máquina de soldagem automática de três vias de dupla cabeça 2*MD80-2C 1 conjunto
17 Máquina de soldagem automática de gancho de suporte 2*MD40-4C 1 conjunto
18 Máquina automática de detecção de estanqueidade à pressão JCJ-0-0 1 conjunto
19 Transportador de descarga SSJ-0-0 1 conjunto



Configuração de água, eletricidade e gás

Projeto Parâmetros
Distribuição total de energia 1600KVA (A potência total real utilizada é de cerca de 1000KVA)
Pressão da fonte de gás 0,6MPa
Pressão da fonte de água 0,15MPa~0,30MPa
Requisitos da fonte de ar comprimido 1000L/min
Vazão total de água 1200L/min
Comprimento*largura de ocupação do equipamento aprox. 60m*10m

​Uma linha de produção de dissipadores de calor para transformadores totalmente automática, utilizando braços mecânicos para carga e descarga 27​​​

etiqueta:

máquina de soldadura de solda do ponto de 3mm,

Máquina de soldadura do laser da fibra do CE,

Equipamento de soldadura do laser do refrigerador de água

Contacto
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Pessoa de Contato: Mr. tianwei

Telefone: +8615216883036

Envie sua pergunta diretamente para nós (0 / 3000)

Outros Produtos
máquina da limpeza da remoção de oxidação do líquido de limpeza do laser de 50w 100w

máquina da limpeza da remoção de oxidação do líquido de limpeza do laser de 50w 100w

nome: Máquina de limpeza de remoção de ferrugem a laser de fibra 50w 100w 150w 500w 1000w para poeira de ó

Tipo do laser:: Laser da fibra

Serviço pós-venda proporcionado: Apoio em linha

Aplicação: Limpeza de Superfícies Metálicas
Máquina de limpeza do laser da fibra de alta velocidade do removedor de oxidação

Máquina de limpeza do laser da fibra de alta velocidade do removedor de oxidação

Nome: Máquina de limpeza a laser portátil de alta velocidade para remoção de ferrugem e preço de limpeza

Tipo do laser:: Laser da fibra

O serviço pós-venda forneceu: apoio em linha

Aplicação: Limpeza de Superfícies Metálicas
Peças sobresselentes de limpeza da máquina de soldadura 0.5ms do laser da fibra da máquina da oxidação do laser para o metal

Peças sobresselentes de limpeza da máquina de soldadura 0.5ms do laser da fibra da máquina da oxidação do laser para o metal

Nome: Máquina de limpeza de ferrugem a laser com peças de reposição de máquina de limpeza a laser para met

Tipo do laser:: Laser da fibra

O serviço pós-venda forneceu: Apoio em linha

Sistema de refrigeração:: MOLHE refrigerar
Remoção de oxidação de limpeza do líquido de limpeza do laser da fibra da máquina 500w 1000w do laser do metal

Remoção de oxidação de limpeza do líquido de limpeza do laser da fibra da máquina 500w 1000w do laser do metal

Nome: Máquina de limpeza a laser 500w 1000w laser para remoção de ferrugem

Tipo do laser:: Laser da fibra

O serviço pós-venda forneceu: Apoio em linha

Aplicação: Limpeza de Superfícies Metálicas
Soldadura de laser de alumínio de aço inoxidável 1000W da máquina de soldadura do laser da fibra da onda contínua do CE

Soldadura de laser de alumínio de aço inoxidável 1000W da máquina de soldadura do laser da fibra da onda contínua do CE

Nome: Máquina de solda a laser de onda contínua portátil 1000 W metal aço inoxidável/alumínio solda a lase

Comprimento da fibra óptica:: ≥10m, pode ser personalizado

Materiais soldáveis:: Aço inoxidável, chapa galvanizada, liga de alumínio, latão ......

Sistema de refrigeração:: MOLHE refrigerar
sobre

Máquinas de soldadura do ponto

Fechaduras da porta do compressor que penduram a máquina de soldadura de Projection Semi Automatic do soldador do ponto

Máquinas de soldadura do ponto do inversor da C.C. da máquina de soldadura do inversor da C.C. do MF 120KA

Máquina automática de soldagem por ponto de alumínio

Soldadora de armazenamento de energia

Máquina de Resistance Point Welding do soldador do ponto do parafuso e da porca da tampa superior do compressor

Soldador inteligente personalizado do ponto da resistência do condensador pneumático da máquina de soldadura do ponto

Compressor Fechaduras de Porta Inversor de Frequência Armazenamento de Energia Automático Máquinas de Solda

Deixe mensagem

Política de Privacidade | China bom qualidade Máquinas de soldadura do ponto fornecedor. © 2022 - 2025 Shanghai Trintfar Intelligent Equipment Co., Ltd.. All Rights Reserved.
