Linha de produção de dissipadores de calor de transformadores totalmente automáticos - TRINTFAR manufacturing

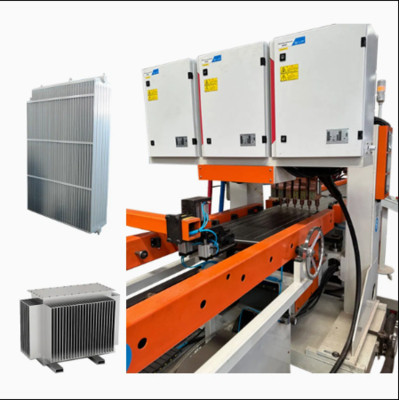

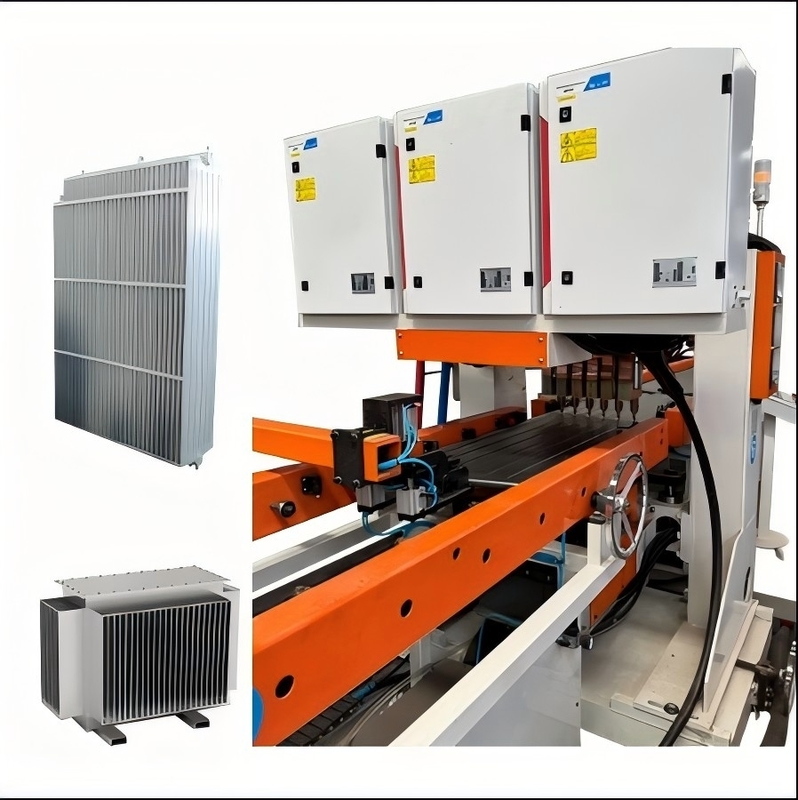

Imagem Grande : Linha de produção de dissipadores de calor de transformadores totalmente automáticos - TRINTFAR manufacturing

Detalhes do produto:

Place of Origin:	China
Marca:	Trintfar
Certificação:	CE

Condições de Pagamento e Envio:

Minimum Order Quantity:	1
Preço:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	90~120
Payment Terms:	L/C, D/A, D/P, T/T

Contato

Linha de produção de dissipadores de calor de transformadores totalmente automáticos - TRINTFAR manufacturing

descrição

Input voltage:	380±10% (three-phase) 50HZ	Input power:	2x250KVA
Secondary Voltage:	11.3V	Maximum short circuit current:	50KA
Insulation resistance:	Input power to the fuselage insulation resistance ≥ 2.5MΩ	Working environment:	temperature≤40ºC, humidity≤90%
Cylinder model:	Φ160*80

Fluxograma

Linha de produção de dissipadores de calor de transformadores totalmente automáticos - TRINTFAR manufacturing 0

Fluxo de trabalho: Máquina de carregamento de treliça de painel → Máquina de carregamento e prensagem de anel de canal de água → Máquina de viragem e montagem 1 → Máquina de soldagem por posicionamento de pré-ponto do painel → Máquina de soldagem multiponto de pórtico do painel → Máquina de soldagem por pré-ponto de chapa de convecção → Máquina de soldagem multiponto de pórtico de chapa de convecção → Transportador de transferência de linha em forma de U → Máquina de soldagem de costura de dupla cabeça lateral longa → Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 1 → Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 2 → Máquina de limpeza e corte de dois lados → Máquina de corte → Máquina de corte de arco de quatro cantos → Máquina de viragem e montagem 2 → Máquina de soldagem automática de três vias de dupla cabeça → Máquina de soldagem automática de gancho de suporte → Máquina automática de detecção de estanqueidade à pressão → Transportador de descarga

Equipamentos principais

	Máquina de carregamento de treliça de painel Carregamento manual de materiais empilhados em carros de plataforma de alimentação usando o carro de lança, com duas posições de colocação de material em cada lado. Pinça de treliça agarra automaticamente materiais de ambos os lados do carro de placa e os coloca na linha do transportador. Mecanismo de posicionamento de fixação central alinha o painel no transportador. Mecanismo servo-acionado move a placa para a máquina de soldagem por pré-ponto para soldagem por pontos em ambos os lados.
Máquina de carregamento e prensagem de anel de canal de água O anel do canal de água usa alimentação por placa vibratória com um sistema de dupla pista. Duas cabeças de prensagem em cada lado pressionam os anéis do canal de água nos lados dianteiro e traseiro. A transmissão de material usa alimentação por rolo motorizado.
	Máquina de viragem e montagem Viragem rápida e precisa. Correntes de alta qualidade para transmissão; motor de redução de 400W como acionamento. Motor de redução de engrenagem com sensor para posicionamento preciso de viragem. Controle automático, sem intervenção manual. Consiste em corpo de viragem, dispositivo de carregamento, console elétrico, sistema operacional e cerca de segurança. Adapta-se a vários requisitos de viragem de produtos, garantindo transferência de material segura, suave e eficiente entre as operações.
Máquina de soldagem por posicionamento de pré-ponto do painel O painel flui automaticamente para a posição de parada de soldagem na estrutura do transportador, e os soldadores em ambos os lados iniciam a soldagem por pré-ponto. Soldagem por pré-ponto necessária para apenas uma fileira. Usa 1 conjunto de fonte de alimentação AC DN75.
	Máquina de soldagem multiponto de pórtico do painel 3 máquinas de soldagem multiponto de pórtico para soldagem. Cada unidade tem 18 conjuntos de juntas de soldagem de cilindro. Fonte de alimentação de soldagem AC para soldar uma fileira de juntas de solda de cada vez. Servo linkage stepper de alta velocidade alimenta a pinça para frente para fornecer a placa do canal de água.
Máquina de soldagem por pré-ponto de chapa de convecção Chapa de convecção carregada manualmente na guia de ferramentas online. Soldagem feita usando uma máquina de soldagem por pré-ponto de 4 cabeças de pórtico. Materiais empurrados manualmente para a primeira fileira de posições pré-pontilhadas para soldagem. Equipamento muda automaticamente para os pontos de soldagem restantes.
	Máquina de soldagem multiponto de pórtico de chapa de convecção Caminho pré-definido: A chapa de convecção segue o caminho pré-definido para a guia de ferramentas. Soldagem de pórtico duplo: 2 soldadores multiponto de pórtico. Juntas pneumáticas: 16 conjuntos por unidade. Fonte de alimentação AC: AC e unilateral para soldagem em fileira. Servo Stepper: Servo stepper de alta velocidade alimenta a pinça para a placa do canal de água.
Transportador de transferência de linha em forma de U Use a estrutura do transportador de rolos para transferir materiais em layout em forma de U. Eficiência de espaço: O formato em U economiza espaço, otimiza o processo. Facilidade de operação: Menor alcance do trabalhador, conveniente, reduz a intensidade.
	Máquina de soldagem de costura de dupla cabeça lateral longa Soldagem simultânea: Solda ambos os lados longos de uma vez. Fonte de alimentação: AC de frequência média de 300KVA para soldagem estável a longo prazo.
Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 2 Conjunto Use fonte de alimentação de soldagem AC de frequência média para garantir soldagem altamente estável por um longo tempo.
	Máquina de limpeza e corte de dois lados Limpe e apare os produtos soldados do lado longo.
Máquina de corte Processo de corte: Execute o corte nos materiais necessários. Material do cortador: Lâmina de aço branco. Método de corte: Corte com tesoura.
	Máquina de corte de arco de quatro cantos Modelagem de cantos: Corte cantos afiados para formar bordas arredondadas. Material do cortador: Aço branco. Método de corte: Perfuração hidráulica.
Máquina de soldagem automática de três vias de dupla cabeça Potência de soldagem: Fonte de alimentação MD80 de frequência média. Fluxo de material: Canais de dupla face para encaixe e viragem. Método de transporte: Placa de corrente para transporte de material em três vias. Alimentação automática: Pinça e posicionamento de soldagem para operação precisa.
	Máquina de soldagem automática de gancho de suporte Potência de soldagem: Fonte de alimentação MD40 de frequência média. Método de alimentação: Empilhamento tipo clipe para alimentação de material. Carregamento: Pinça pneumática carrega materiais para a posição de soldagem.
Máquina automática de detecção de estanqueidade à pressão Pressão de teste: 10 bar. Método de teste: Teste automático de pressão em tanque de água.

Outras informações

Detalhes do produto	Serviços técnicos
Diagrama de layout de retorno em forma de U da linha de produção de radiadores de painel de aço	Aderir à centralidade no cliente e fornecer à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, treinamento e manutenção.
	Serviço de pré-venda: Antes de assinar o contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos. Instalação e comissionamento: De acordo com o contrato, nossa empresa transportará com segurança o equipamento para o local de instalação designado pelo usuário dentro do prazo especificado e enviará engenheiros de serviço técnico para instalá-lo no local. Quando o usuário tiver as peças sobressalentes básicas de instalação e comissionamento, o engenheiro de serviço técnico instalará e depurará a máquina para o usuário usar, garantindo que o ambiente de instalação e comissionamento seja limpo, limpo e organizado. Treinamento pós-venda: A empresa oferece treinamento técnico gratuito (mínimo 5 dias) no local do comprador ou no centro de treinamento do vendedor. Os principais tópicos incluem: -Uso do software de controle -Procedimentos de ligar/desligar -Configurações de parâmetros do painel e do software -Limpeza e manutenção básica da máquina -Tratamento de falhas comuns de hardware -Precauções operacionais Manutenção do equipamento -Garantia de um ano após a aceitação final; -O tempo de resposta do atendimento ao cliente é de 24 horas; -Reparos pagos são fornecidos após o período de garantia.
Resultados da produção

NÃO	Nome	Material	Notas
1	Painel	Chapa de aço laminada a frio	Espessura de 1,1 mm
2	Placa de convecção	Chapa de aço laminada a frio	Espessura de 0,3 mm
3	Tipo de interface		Interface de rosca interna 4x G 1/2
4	Comprimento do produto		400-3000 mm
5	Largura do produto		300/400/500/600/900mm

Lista de configuração de equipamentos

NÃO	Nome do equipamento	Modelo	Quantidade	Unidade
1	Máquina de carregamento de treliça de painel	HJ-0-0	1	conjunto
2	Máquina de carregamento e prensagem de anel de canal de água	YZJ-0-0	1	conjunto
3	Máquina de viragem e montagem 1	FZJ-0-0	1	conjunto
4	Máquina de soldagem por posicionamento de pré-ponto do painel	DN75-2C	1	conjunto
5	Máquina de soldagem multiponto de pórtico do painel	10*DN60-36C	3	conjunto
6	Máquina de soldagem por pré-ponto de chapa de convecção	2*DN63-4C	1	conjunto
7	Máquina de soldagem multiponto de pórtico de chapa de convecção	4*DN63-16C	3	conjunto
8	Transportador de transferência de linha em forma de U	ZJG-0-0	1	conjunto
9	Máquina de soldagem de costura de dupla cabeça lateral longa	2*FVM300-2C	1	conjunto
10	Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 1	2*FVM300-2C	1	conjunto
11	Máquina de soldagem de costura de dupla cabeça lateral curta de pórtico 2	2*FVM300-2C	1	conjunto
12	Máquina de limpeza e corte de dois lados	XBJ-0-0	1	conjunto
13	Máquina de corte	JCJ-0-0	1	conjunto
14	Máquina de corte de arco de quatro cantos	QJJ-0-0	1	conjunto
15	Máquina de viragem e montagem 2	FZJ-0-0	1	conjunto
16	Máquina de soldagem automática de três vias de dupla cabeça	2*MD80-2C	1	conjunto
17	Máquina de soldagem automática de gancho de suporte	2*MD40-4C	1	conjunto
18	Máquina automática de detecção de estanqueidade à pressão	JCJ-0-0	1	conjunto
19	Transportador de descarga	SSJ-0-0	1	conjunto

Configuração de água, eletricidade e gás

Projeto	Parâmetros
Distribuição total de energia	1600KVA (A potência total real utilizada é de cerca de 1000KVA)
Pressão da fonte de gás	0,6MPa
Pressão da fonte de água	0,15MPa~0,30MPa
Requisitos da fonte de ar comprimido	1000L/min
Vazão total de água	1200L/min
Comprimento*largura de ocupação do equipamento aprox.	60m*10m
