Detalhes do produto:
|
Marca comercial: | TRINTFAR | Origem: | China |
---|---|---|---|
Capacidade de Produção: | 50 conjuntos por mês | Configuração de capacidade: | 150-200pcs/8h |
Operadores: | Linha manual ((7-8 pessoas) Linha automática ((5-6 pessoas) | Distribuição de energia dos equipamentos: | 550KW |
Exigência do ar: | ³ /min de 1.1m | Necessidade de água: | 10-25 m3/h |
Fluxo de trabalho
Fluxo de trabalho:
Processamento da estrutura: Soldagem da estrutura → Dobra da estrutura → Tubo → Inserção e travamento → Perfuração e furação da estrutura
Processamento da base: Máquina de dobra de tubos da base → Soldagem da base
Equipamentos principais
Máquina de processamento da estrutura

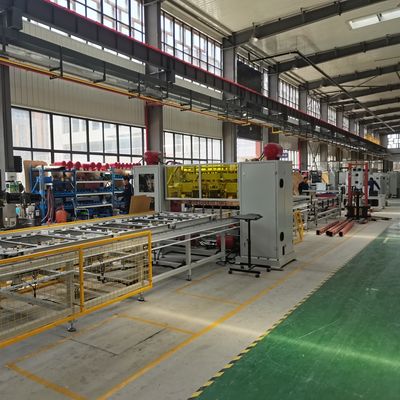

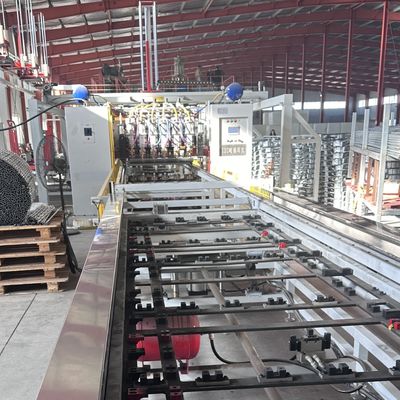

Máquina de soldagem da estrutura Eficiência de soldagem: 45 segundos/peça Estrutura de pórtico reforçada para alta rigidez e operação estável. Fonte de alimentação inversora de média frequência para soldagem com eficiência energética. 6 cabeças de soldagem e sistemas de alimentação, cada um com ajuste de corrente independente para pontos de solda confiáveis. Design de alimentador de camada dupla para operação contínua: enquanto um alimentador solda, o outro carrega materiais. Soldagem automática por passos com correia de avanço servo-controlada para posicionamento preciso. Desmoldagem automática: Cilindro ejeta após a soldagem para preparar para a descarga. Descarga automática: Garra servo-controlada move o produto soldado para a posição designada, reduzindo a mão de obra e melhorando a eficiência. Alimentador de descarga rotativo de 90° para fácil transporte. |
![]() |
|
Máquina de dobra da estrutura Processamento de estrutura inteira para alta precisão de dobra, operação estável e eficiência. Dobra uma estrutura a cada 15-20 segundos. Sistema especial de equilíbrio de dobra garante a precisão diagonal da estrutura. Controle HMI + PLC para alta automação. Opção de manipulador para carregamento/descarregamento automático, reduzindo pessoal. Troca rápida de molde para dobrar diferentes tubos. Sistema servo-hidráulico com resposta rápida, baixa inércia e alta precisão. Design modular permite a personalização para automação com base nas necessidades do cliente. |
![]() |
![]() |
Máquina de travamento da estrutura Eficiência e qualidade: O processo de travamento leva aproximadamente 25-30 segundos para ser concluído. Estrutura da máquina processada como um todo para alta precisão de inserção, travamento forte, operação estável e eficiente. Controle HMI + PLC para alta automação. Opção de manipulador para carregamento/descarregamento automático, reduzindo pessoal. Troca rápida de molde para atender aos diferentes requisitos de tubos de travamento com fácil substituição de molde. Sistema servo-hidráulico com resposta rápida, baixa inércia e alta precisão. Design modular permite a personalização da automação com base nas necessidades do cliente. |
![]() |
|
Máquina de perfuração e furação Eficiência e qualidade: O processo de travamento leva aproximadamente 25-30 segundos para ser concluído. Estrutura da máquina: Processamento de corpo inteiro para alta precisão, operação estável e eficiente. Sistema de controle: HMI + PLC para alta automação. Manipulador: Opção para carregamento/descarregamento automático, reduzindo pessoal. Troca rápida de molde: Substitua facilmente os moldes para atender às diferentes necessidades de perfuração de tubos. Sistema servo-hidráulico: Resposta rápida, baixa inércia e alta precisão. Design modular: Automação personalizável com base nas necessidades do cliente. |
Máquina de processamento da base
Máquina de dobra de tubos da base | Máquina de soldagem de tubos da base | |
![]() |
![]() |
Design:Estrutura horizontal com 7 cabeças de soldagem para soldagem da estrutura da base. O operador só precisa carregar/descarregar; a soldagem é automática. Potência: 3 conjuntos de MF DC 160KVA. Benefícios:Melhora a qualidade do produto e a taxa de produção, reduz custos e elimina a instabilidade causada pela soldagem manual. Maior automação e eficiência de produção. |
Outras informações | ||

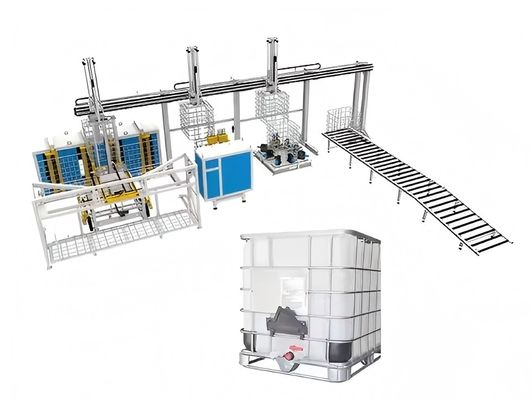

Diagrama de layout da linha de produção da estrutura da gaiola IBC | ||
![]() |
![]() |
|
Resultados da produção | ||
![]() |

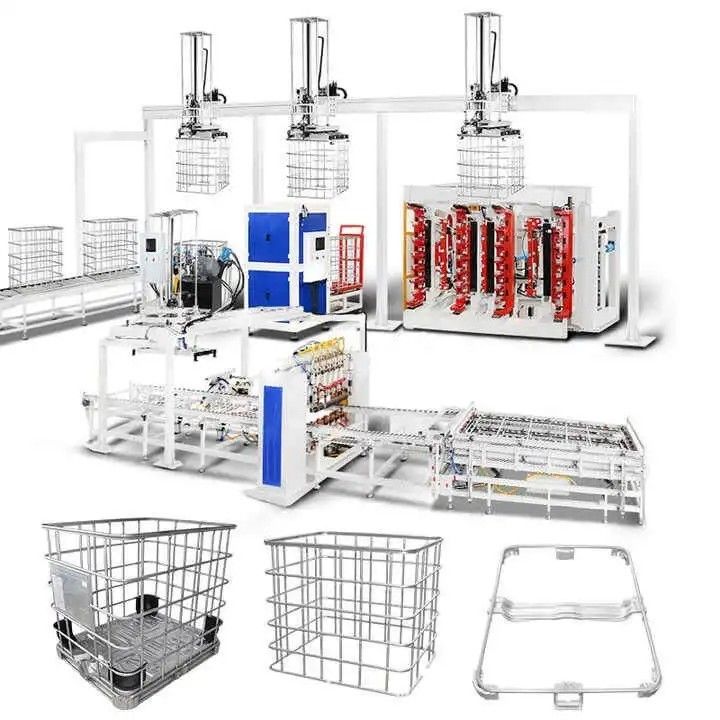

Nº | Nome do equipamento | Unidade | Quantidade | Funções principais |
1 | Máquina de soldagem de pórtico de malha | Unidade | 1 | Soldagem multiponto de malha |
2 | Máquina de alimentação automática de malha | Conjunto | 1 | Carregamento automático de tubos longos e curtos |
3 | Manipulador de coleta de material de malha | Unidade | 1 | Descarga (empilhamento) de malha |
4 | Máquina de dobra de quatro eixos | Conjunto | 1 | Dobrar e formar malha com cabeça de encolhimento |
5 | Máquina de travamento | Conjunto | 1 | Dobrar e interligar malha |
6 | Máquina de perfuração de achatamento | Conjunto | 1 | Perfuração e corte do tubo inferior sob a estrutura |
7 | Manipulador de estrutura | Conjunto | 1 | Três manipuladores movendo-se para cima e para baixo para agarrar a estrutura |
8 | Máquina de soldagem de pés de aço | Conjunto | 1 | Soldagem dos pés de aço da estrutura inferior |
9 | Manipulador de coleta de material da máquina de soldagem de pés de aço | Conjunto | 1 | Retirada, transferência e empilhamento da estrutura inferior após a soldagem |
10 | Máquina hermética automática | Conjunto | 1 | Testando a estanqueidade do revestimento |
11 | Máquina de dobra dupla automática para tubo inferior | Conjunto | 1 | Encolhimento, gravação e dobra do tubo inferior |

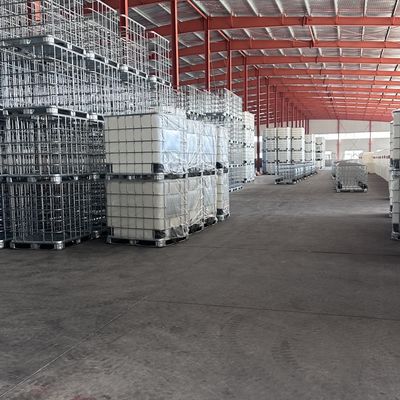

12 | Plataforma de teste de vibração | Conjunto | 1 | Testando a firmeza e proteção dos barris IBC |
