Fluxo de trabalho
Fluxo de trabalho:
Processamento de quadros:Soldadura do quadro → Dobragem do quadro → Tubo → inserção e bloqueio → Punção do quadro e perfuração
Processamento de base:Máquina de dobra de tubos de base → Soldadura de base
Equipamento principal
Máquina de processamento de quadros
| |

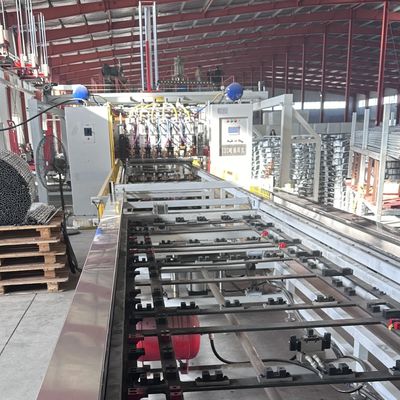

Máquina de solda de quadro
Eficiência de solda: 45 sec/pc
Estrutura de pórtico reforçada para alta rigidez e operação estável.
Fornecedor de energia de inversor de frequência média para solda eficiente em termos energéticos.
6 Cabeças de solda e sistemas de alimentação, cada um com ajuste de corrente independente para pontos de solda confiáveis.
Projeto de alimentador de camada dupla para operação contínua: enquanto um alimentador solda, o outro carga materiais.
Soldadura automática a passo com correia a passo a servo para posicionamento preciso.
Desmoldamento automático: o cilindro é ejetado após a soldagem para se preparar para o descarregamento.
Descarga automática: o agarrador controlado por servo move o produto soldado para a posição designada, reduzindo o trabalho e melhorando a eficiência. |
Máquina de dobragem do quadro
Processamento de quadros inteiros para alta precisão de dobra, operação estável e eficiência.
O sistema especial de balanço de curvatura garante a precisão da diagonal do quadro.
HMI + Controle PLC para alta automação.
Manipulador Opção para carregamento/descarregamento automático, reduzindo o pessoal.
Mudança rápida de molde para dobrar diferentes tubos.
Sistema Servo Hidráulico com resposta rápida, baixa inércia e alta precisão.
O Design Modular permite a personalização para automação com base nas necessidades do cliente.
Máquina de bloqueio de quadro
Eficiência e qualidade: o processo de bloqueio demora aproximadamente 25-30 segundos.
Estrutura da máquina processada como um todo para alta precisão de inserção, forte bloqueio, operação estável e eficiente.
HMI + Controle PLC para alta automação.
Manipulador Opção para carregamento/descarregamento automático, reduzindo o pessoal.
Mudança rápida de molde para atender a diferentes requisitos de tubulação de bloqueio com fácil substituição de molde.
Sistema Servo Hidráulico com resposta rápida, baixa inércia e alta precisão.
O projeto modular permite a personalização da automação com base nas necessidades do cliente.
Máquina de perfuração e perfuração
Eficiência e qualidade: o processo de bloqueio demora aproximadamente 25-30 segundos.
Estrutura da máquina: processamento de todo o corpo para uma operação de alta precisão, estável e eficiente.
Sistema de controlo: HMI + PLC para uma elevada automação.
Manipulador: opção de carregamento/descarregamento automático, reduzindo o pessoal.
Mudança rápida do molde: substitua facilmente os moldes para atender às diferentes necessidades de perfuração de tubos.
Sistema Servo Hidráulico: resposta rápida, baixa inércia e alta precisão.
Projeto modular: automação personalizável com base nas necessidades do cliente.
Máquina de processamento de base
Máquina de dobra de tubos de base
Máquina de solda de tubos de base
Design:Estrutura horizontal com 7 cabeças de soldagem para a soldagem do quadro de base.
Potência:3 conjuntos de MF DC 160KVA.
Benefícios:Melhora a qualidade do produto e a taxa de produção, reduz os custos e elimina a instabilidade causada pela soldagem manual.
Outras informações

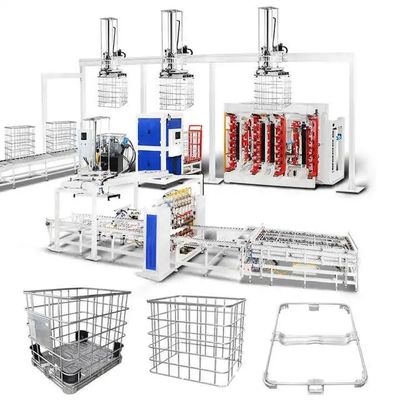

IBC Cage Frame linha de produção Diagrama de layout

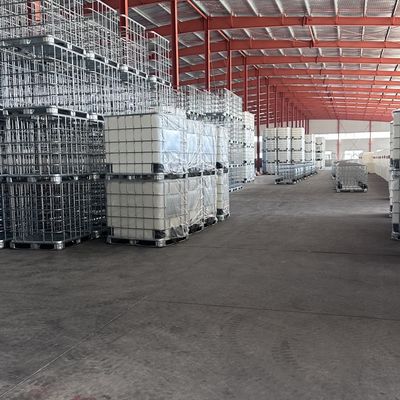

Resultados da produção
Serviços técnicos
Adire-se ao foco no cliente e forneça à sua empresa serviços abrangentes de pré-venda e pós-venda, como instalação, comissionamento, formação e manutenção.
Serviço de pré-venda:Antes da assinatura do contrato, a empresa fornece aos clientes várias soluções de processo de produção e serviços de consultoria técnica para equipamentos.
Instalação e colocação em serviço:De acordo com o contrato, a nossa empresa irá transportar o equipamento de forma segura para o local de instalação designado pelo utilizador no prazo especificado,e enviar engenheiros de serviço técnico para instalá-lo no local. Quando o utilizador dispõe das peças de reposição básicas de instalação e comissionamento, o engenheiro do serviço técnico irá instalar e depurar a máquina para que o utilizador a use,assegurar que o ambiente do local de instalação e colocação em serviço é limpo, limpo e ordenado.
Formação pós-venda: A empresa oferece formação técnica gratuita (min. 5 dias) no local do comprador ou no centro de formação do vendedor.
- - Controlar o uso do software
- - Procedimentos de ligação/desligação
- - Configuração dos parâmetros do painel e do software
- - Limpeza e manutenção básica de máquinas
- - Tratamento de falhas comuns de hardware
- - Precauções operacionais
Manutenção dos equipamentos
- - Garantia de um ano após a aceitação final;
- - O tempo de resposta do serviço ao cliente é de 24 horas;
- - As reparações são pagas após o período de garantia.
Lista de configurações de equipamento
| Não |
Nome do equipamento |
Unidade |
Quantidade |
Funções principais |
| 1 |
Máquina de soldar portões de malha |
Unidade |
1 |
Soldadura de malha em vários pontos |
| 2 |
Máquina de alimentação automática de malha |
Conjunto |
1 |
Carregamento automático de tubos longos e curtos |
| 3 |
Manipulador de tomada de malha |
Unidade |
1 |
Descarga de malhas (empilhamento) |
| 4 |
Máquinas de dobrar de quatro eixos |
Conjunto |
1 |
Fabricação em que o material utilizado não exceda 50% do peso total da massa do produto |
| 5 |
Máquina de fechar |
Conjunto |
1 |
Fabricação a partir de fibras sintéticas |
| 6 |
Máquinas de perfurar |
Conjunto |
1 |
Punção e corte de tubos de fundo sob o quadro |
| 7 |
Manipulador de quadro |
Conjunto |
1 |
Três manipuladores movendo-se para cima e para baixo para agarrar o quadro |
| 8 |
Máquina de soldar pés de aço |
Conjunto |
1 |
Soldadura de pés de aço do quadro inferior |
| 9 |
Máquina de solda de pé de aço, manipulador de tomada de material |
Conjunto |
1 |
Retirada, transferência e empilhamento do quadro inferior após solda |
| 10 |
Máquina hermética |
Conjunto |
1 |
Ensaios de estanqueidade do revestimento |
| 11 |
Máquina automática de dobragem dupla para tubos de fundo |
Conjunto |
1 |
Redução, reboque e dobragem de tubos de fundo |
| 12 |
Plataforma de ensaio de vibração |
Conjunto |
1 |
Ensaios de firmeza e protecção dos barris IBC |
