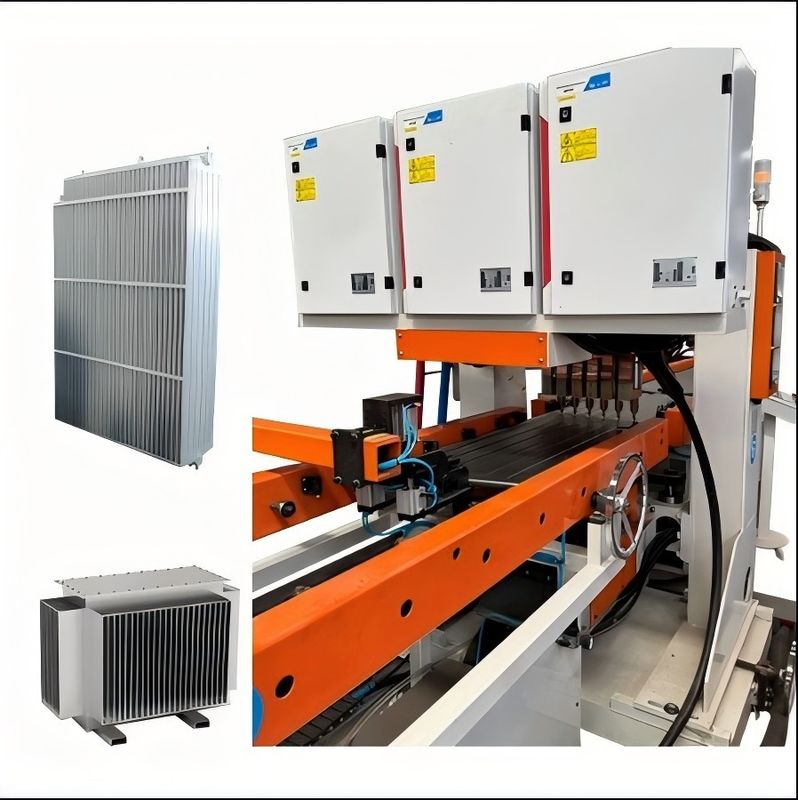

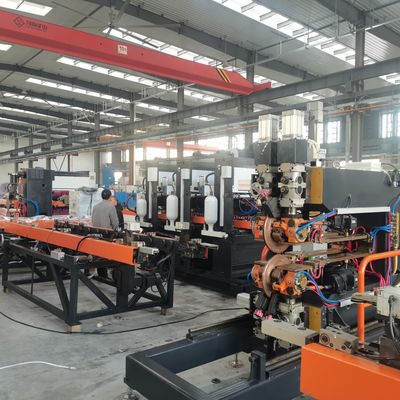

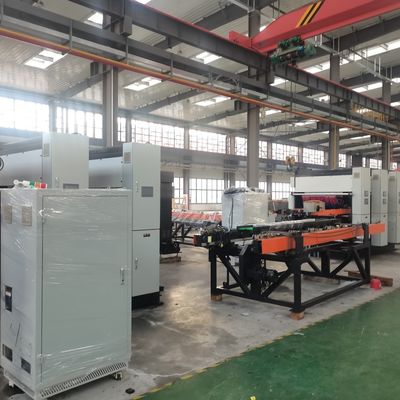

Linha de produção automática de barbatanas de dissipadores de calor de transformadores

Imagem Grande : Linha de produção automática de barbatanas de dissipadores de calor de transformadores

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	Trintfar
Certificação:	CE

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	10000~80000
Detalhes da embalagem:	Brackets de madeira/casas de madeira
Tempo de entrega:	90 ~ 120
Termos de pagamento:	L/C, D/A, D/P, T/T
Habilidade da fonte:	500

Contato

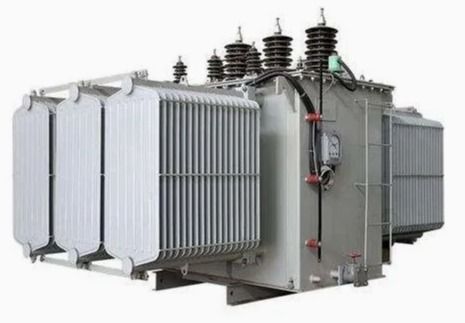

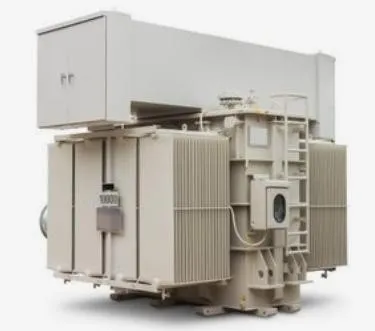

Linha de produção automática de barbatanas de dissipadores de calor de transformadores

descrição

Material da peça de trabalho:	placa laminada a frio	Espessura da peça de trabalho:	espessura de 1mm+1mm, espessura de 1.2mm+1.2mm
Comprimento do produto:	650-4000 mm	Largura do produto:	520 mm & 380 mm
Altura de operação:	1m	capacidade de produção:	75 peças/hora (2 m de comprimento)

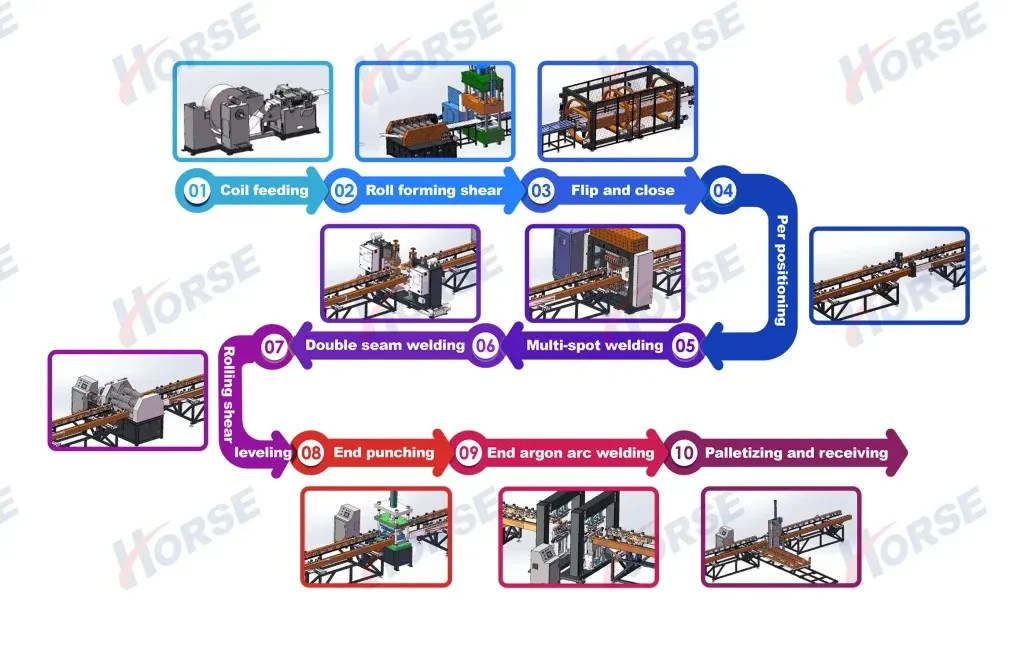

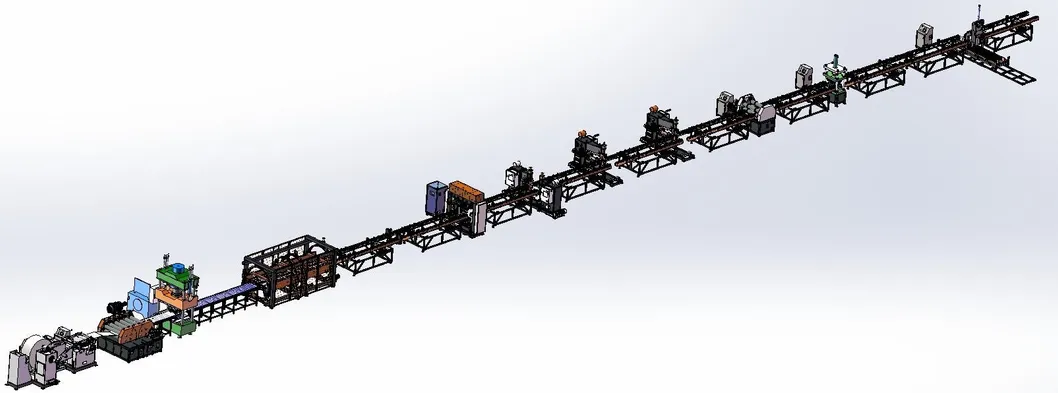

Fluxo de trabalho

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 0

Fluxo de trabalho:Descolagem→formação de rolos→prensa hidráulica→virar → soldadura múltipla → soldadura lateral → soldadura de costura → soldadura de cabeça → corte lateral → corte de cabeça → produto final → máquina automática de empilhamento de painéis

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 1

Não	Nome	Quantidade	Notas
1	Capacidade	configuração 75 peças/hora	Com base em produtos de 2 metros de comprimento
2	Operadores	1 pessoa	Uma pessoa é responsável pela inspecção e manutenção da linha, fornecimento de material para a linha e substituição de material rack
3	Área de equipamento		65 metros de comprimento * 6,5 metros de largura * 2 metros de altura
4	Distribuição de energia dos equipamentos		Fornecimento de energia Voltagem 415 V +/- 10%, 330 KVA

Legenda do produto

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 2

Não	Nome	Notas
1	Material da peça	Placas laminadas a frio
2	Espessura da peça de trabalho	1 mm + 1 mm espessura 1,2 mm + 1,2 mm espessura
3	Comprimento do produto	650-4000 mm
4	Largura do produto	520 mm e 380 mm
5	Altura de operação	1m
6	Capacidade de produção	75 peças/hora (2 m de comprimento)
7	Espaçamento entre pontos horizontais	Mínimo 75 mm Máximo 88 mm
8	Espaçamento entre pontos verticais	40 - 100 mm
9	Largura de corte reservada	5 mm
10	Ângulo do ombro	8°, ombro oblíquo sem cantos arredondados
11	Diâmetro da coleção	Φ89 mm

Diagrama esquemático da estrutura da máquina de moldagem de rolos

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 3

Estação de formação de rolamento
1Velocidade de rolamento: 6-14 m/min
2Pressão de rolamento ajustável
3- Punção final: prensagem hidráulica de 315 toneladas
4O codificador rotativo e o sistema de accionamento servo controlam a precisão do comprimento e do tamanho das barbatanas do radiador
5. Equipado com um mecanismo de nivelamento para assegurar a planosidade de uma única peça
6. O material descartado é colocado no rack de descarga (com uma capacidade de carga de 5 toneladas)
através do carrinho de carga e enrolado em lençóis.

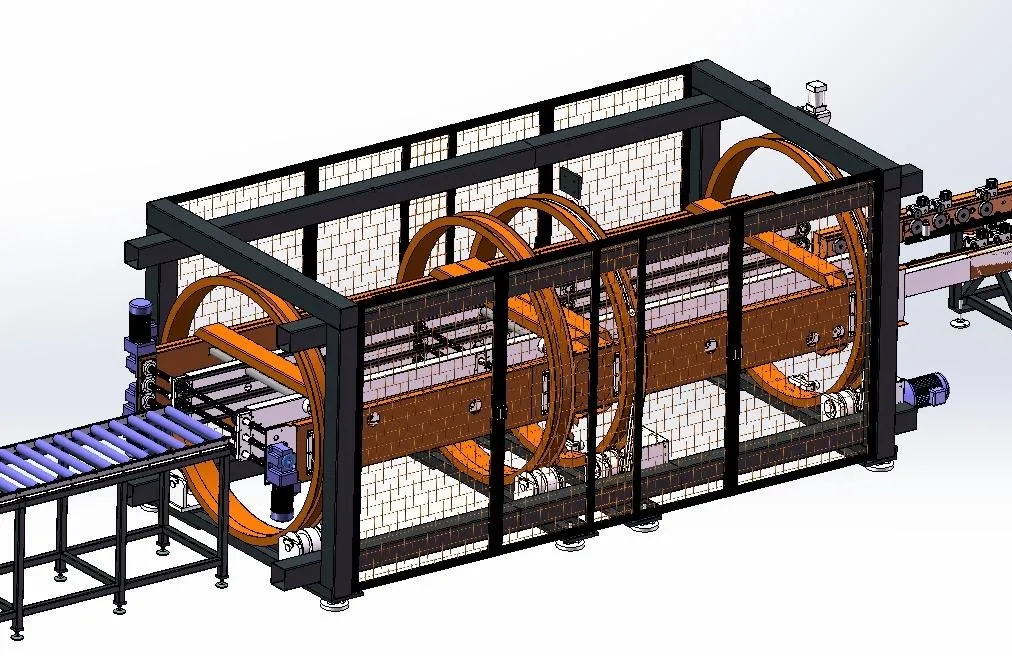

Diagrama esquemático da estrutura da máquina de laminação de flip

Estação de viragem e de ligação
1Velocidade de transporte: 5 a 15 m/min;
2. Realizar 180° de inversão das barbatanas do radiador;
3O dispositivo de inversão é constituído por um rack rotativo, um rack de inversão, um sistema de transmissão, um dispositivo de inversão, um dispositivo de empurrão e outros componentes.
4Quando a primeira folha atinge a posição pré-determinada, o dispositivo de inversão a inverte para o rack de transporte do outro lado.o dispositivo de empurrão funciona e empurra para a primeira folha, e a junção é concluída.

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 4

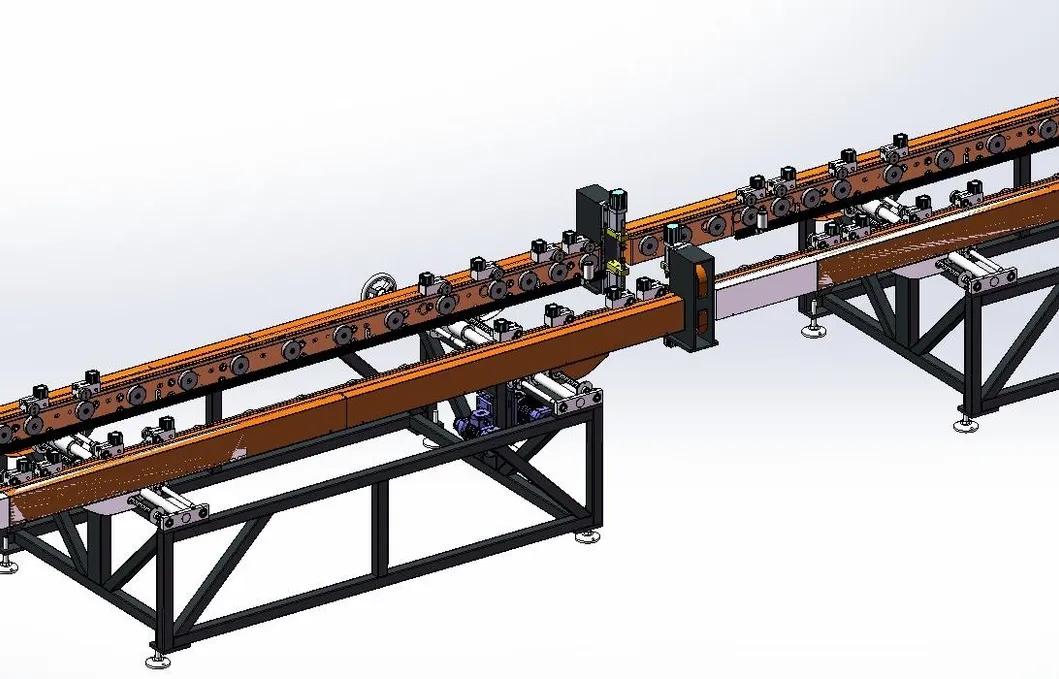

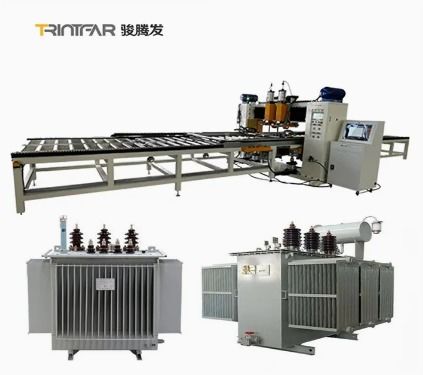

Diagrama esquemático da máquina de solda pré-ponto de duas cabeças

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 5

Estação de solda pré-ponto de duas cabeças
1. Dois conjuntos de dispositivos de pressão de soldadura pontual;
2. Potência 60 KVA;
3Após a reversão e montagem estarem concluídas, a máquina de soldagem pré-ponto é utilizada para fixar e alinhar as duas peças de trabalho para assegurar a utilização da soldagem multiponto.
4Componentes pneumáticos: AirTac, SMC;
5Motor da transmissão: Wanxin.
6PLC: Mitsubishi;
7Ecrã táctil:
8- Componentes elétricos: Schneider.

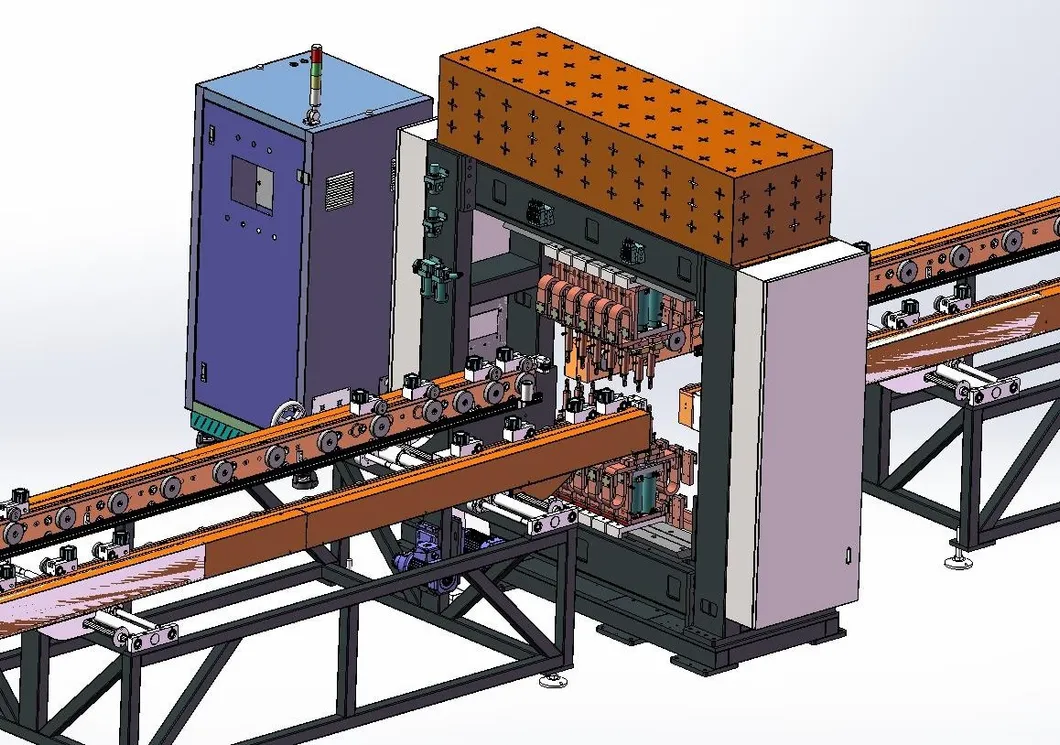

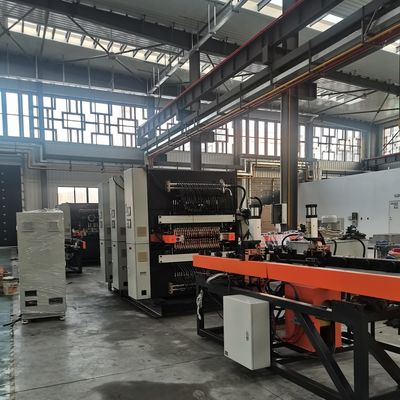

Diagrama esquemático da máquina de soldadura multi-ponto do pórtico

Estação de soldadura multi-ponto de pórtico
1.12 conjuntos de dispositivos de pressão de solda pontual;
2- cabeça de solda de cabeça dupla, 6 pontos por linha;
3Número de fontes de alimentação AC: 12 conjuntos;
4. Potência: 12*50KVA;
5. Soldadura de duas fileiras para melhorar a eficiência;
6Componentes pneumáticos: AirTac, SMC;
7Motor de transmissão: Wanxin, PLC: Mitsubishi, ecrã táctil: Weiluntong.
9- Componentes elétricos: Schneider.

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 6

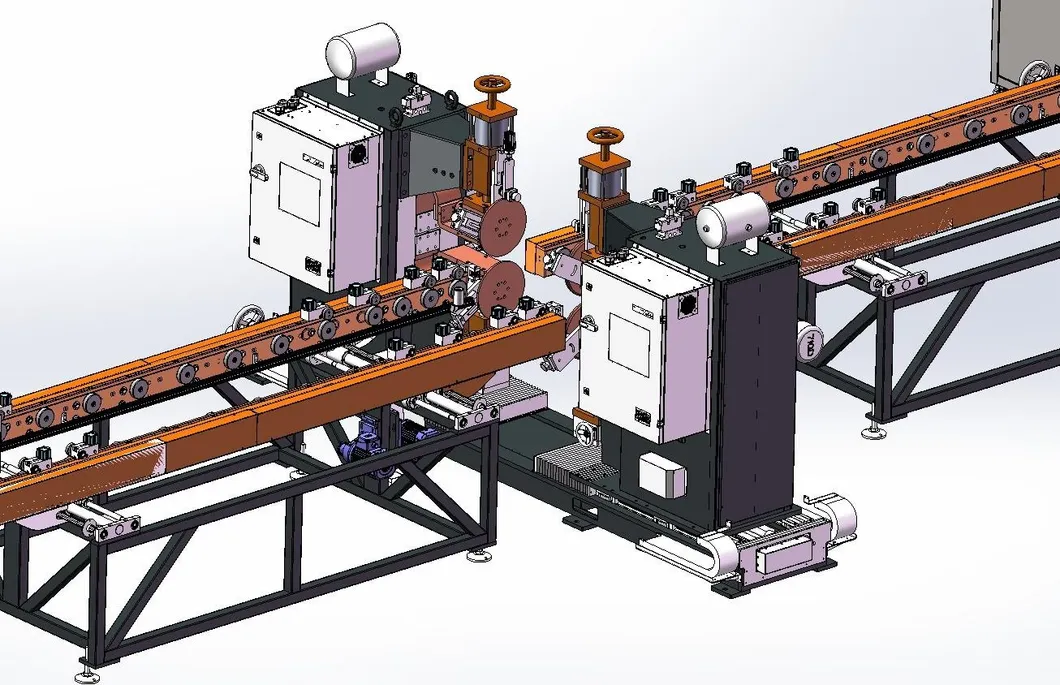

Diagrama esquemático da máquina de soldadura de dupla costura

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 7

Soldadura por costura de dois lados
Estação de solda de máquinas
1Dois conjuntos de máquinas de soldadura de costura estão dispostos simetricamente em ambos os lados;
2. 4 conjuntos de cabeças de pressão de soldadura por costura;
3Número de fontes de alimentação de soldagem de frequência variável: 2 conjuntos;
4Potência: 2*160 KVA;
5Pressão máxima: 12000 N;
6. É adotado o mecanismo de transmissão diferencial;
7- Velocidade de soldadura da costura: 0-2,8 m/min;
8Componentes pneumáticos: AirTac, SMC;
9Motor de transmissão: Wanxin.
11Componentes elétricos: Schneider;
12- Trilha linear:

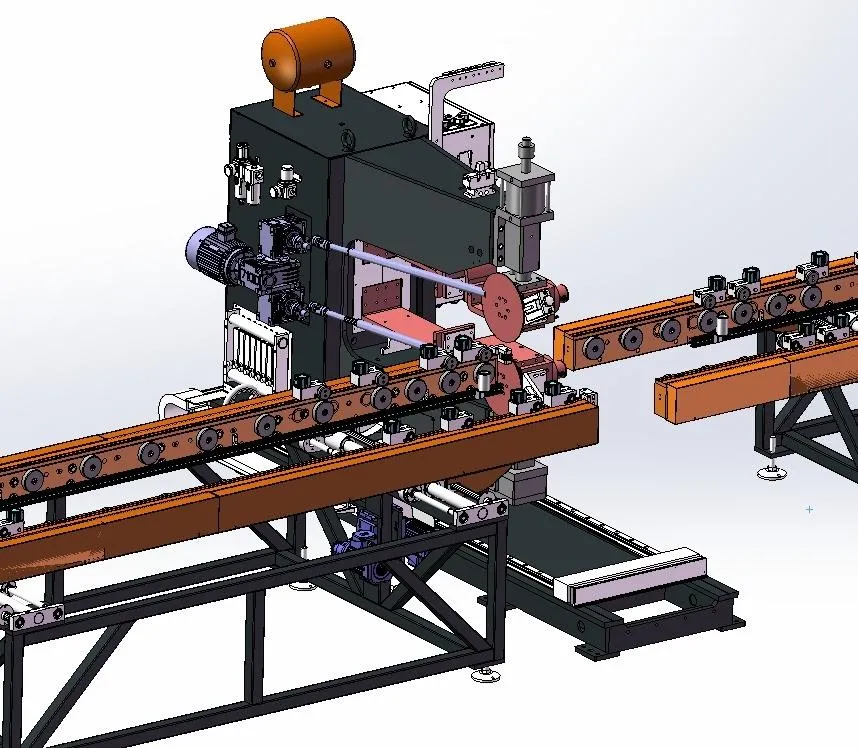

Máquina de soldadura de costura lateral curta

Estação de solda de costura lateral curta - 2 conjuntos
1. Cada conjunto de cabeças de pressão de soldadura de costura;
3Número de fontes de alimentação de soldagem de inversor único: 1 conjunto;
4Potência de equipamento individual: 200 KVA;
5Pressão máxima: 12000 N;
6. Usar o mecanismo de transmissão diferencial;
7Velocidade de soldadura de costura: 0-2 m/min;

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 8

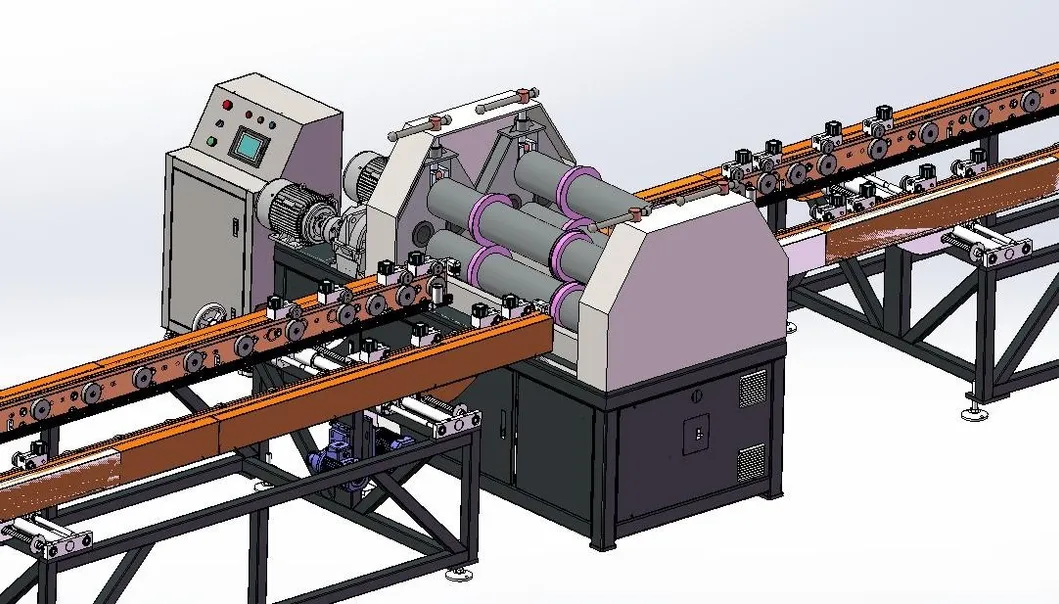

Diagrama esquemático da máquina de nivelamento de cisalhamento por rolamento

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 9

Estação de laminação e nivelamento
1É constituído por caixa de máquinas, dispositivo de accionamento, dispositivo de cisalhamento, mecanismo de esmagamento de bordas, mecanismo de nivelamento, sistema de controlo electrónico, sistema pneumático, etc.;
2O material do disco de corte é de aço ligado, que é resistente a impactos, resistente ao desgaste e tem uma longa vida útil;
3O espaçamento de largura em ambos os lados do cisalhamento é ajustável e firmemente bloqueado;
4. O material de borda após o corte por laminação é cortado pela roda de corte por laminação;
5O produto, após o corte por laminação, é endireitado pela roda de nivelamento;
6 Velocidade de laminação de 2 a 6 m/min;
7Potência motriz: 4 kW.

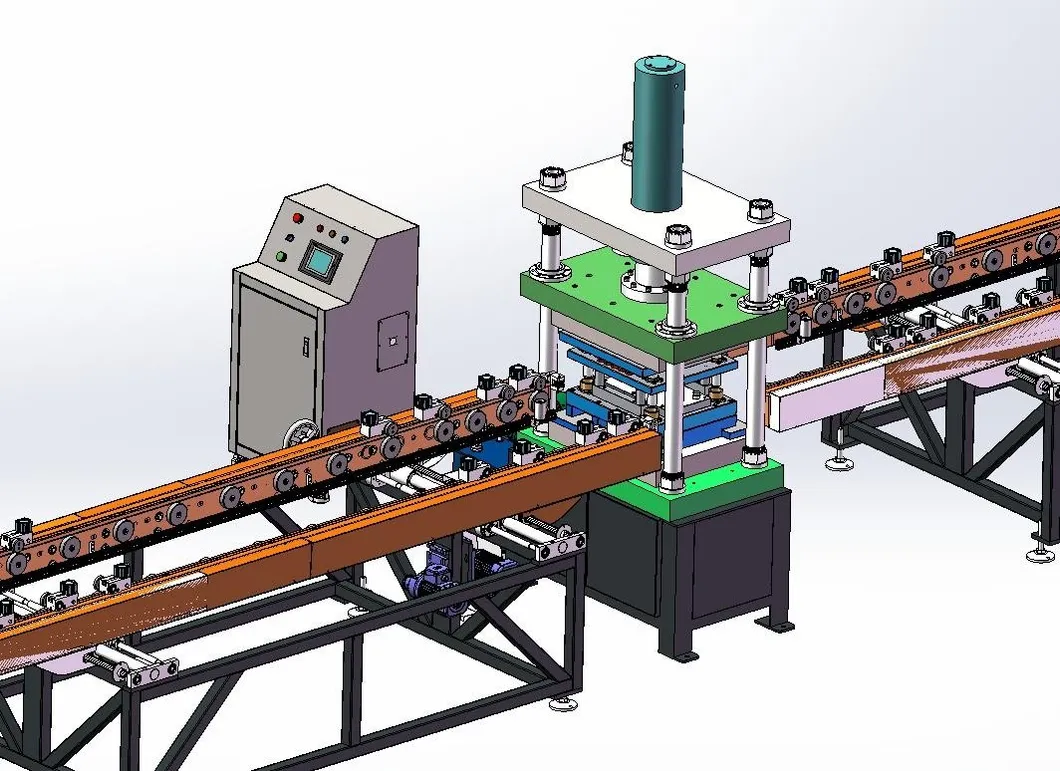

Diagrama esquemático da máquina de perfuração de ponta

Estação de perfuração final
1É constituído por uma base, um mecanismo de elevação, um quadro de perfuração, uma matriz de perfuração, um cilindro de perfuração, um cilindro de elevação e uma estação hidráulica;
2É utilizado para cortar pontas soltas para assegurar o alinhamento e a consistência das bordas;
3O dado de perfurar é concebido com uma borda biselada para reduzir a força de perfurar;
4Pressão da máquina de perfuração: 160 T.

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 10

Diagrama esquemático do paletizador do produto acabado

Linha de produção automática de barbatanas de dissipadores de calor de transformadores 11

Estação de paletização
1- Quantidade de armazenagem de uma única plataforma de paletização: 40 peças;
2. Espaçamento entre paletes: 45 mm;
3. Método de agarrar: quando o material flui para dentro, o cilindro prende-se e a pinça gira 90 graus para colocar o material no rack de paletização;
4Método de trabalho do carrinho de material: utiliza um movimento de servo-passo e se move para a próxima posição de colocação de material após colocar uma peça, até que todo o rack esteja cheio,e então o carrinho de material é substituído manualmente;

Lista de configurações de equipamento

Não	Nome	Modelo	Quantidade	Unidade	Observação
1	Máquina de enrolar automática	FJJ-0-0	1	Conjunto
2	Máquinas para a fabricação de papel	CXJ-0-0	1	Conjunto
3	Máquina de fechamento por inversão	FZJ-0-0	1	Conjunto
4	Soldadores pré-pontos de cabeça dupla	DN60-2C	1	Unidade
5	Máquina de soldadura por ponto de 12 cabeças	LM-12C	1	Unidade
6	Soldadores de costura lateral longa	2*FVM160	1	Unidade
7	Soldadores de costura de borda curta	2*FVM160	1	Unidade
8	Máquina de aplanamento de rolos	JPJ-0-0	1	Unidade
9	Máquina de perfuração de extremos	CQJ-0-0	1	Unidade
10	Paletizadores de produtos acabados	MDJ-0-0	1	Unidade
11	Estacas transportadoras	SSJ-0-0	11	Conjunto

Especificações

BVM-170KVA	Parâmetros
Voltagem de entrada	380±10% (trífase) 50HZ
Potência de entrada	2x250KVA
Voltagem secundária	11.3V
Corrente máxima de curto-circuito	50KA
Resistência ao isolamento	Potência de entrada para a resistência de isolamento da fuselagem ≥ 2,5 MΩ
Ambiente de trabalho	temperatura≤40oC, umidade≤90%
Modelo de cilindro	*Φ16080**
Pressão máxima de funcionamento	12000N
Pressão da fonte de ar	0.6MPa
Pressão da fonte de água	00,15 MPa a 0,30 MPa
Fluxo de água	30 L/min
Diâmetro da roda de solda	280 mm
