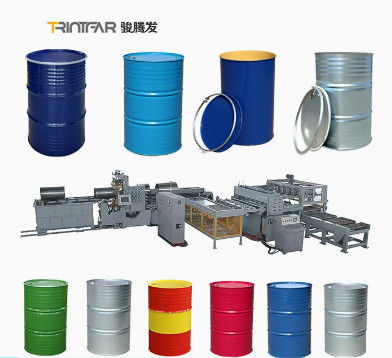

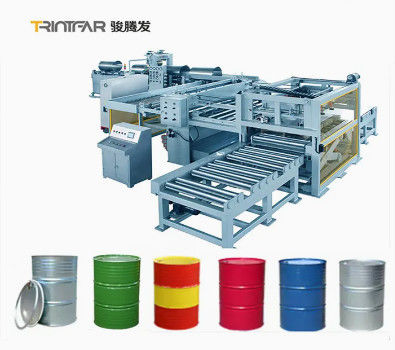

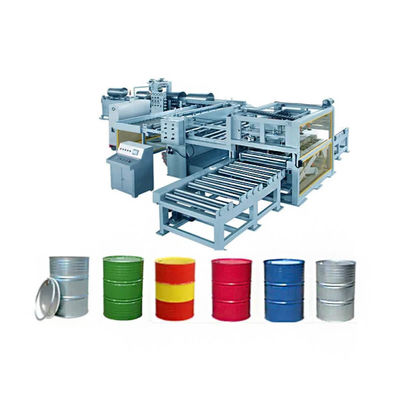

Linha de produção de tambores de aço de 200L 11 pessoas operadas

Linha de produção de tambores de aço de 200L 11 pessoas operadas
200L Steel Drum Production Line 11 Person Operated
Linha de produção de tambores de aço de 200L 11 pessoas operadas Linha de produção de tambores de aço de 200L 11 pessoas operadas Linha de produção de tambores de aço de 200L 11 pessoas operadas Linha de produção de tambores de aço de 200L 11 pessoas operadas Linha de produção de tambores de aço de 200L 11 pessoas operadas Linha de produção de tambores de aço de 200L 11 pessoas operadas

Imagem Grande :  Linha de produção de tambores de aço de 200L 11 pessoas operadas

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10,000-80,000
Detalhes da embalagem: Brackets de madeira/casas de madeira
Delivery Time: 90~120
Termos de pagamento: L/C, D/A, D/P, T/T
Contato

Linha de produção de tambores de aço de 200L 11 pessoas operadas

descrição
Configuração de capacidade: 2 a 10 tambores/min Operadores: cerca de 11 pessoas
Consumo de energia: 1 kWh/tambor Garantia: 1 ano
Voltagem: 220V/380V/440V Serviço pós-venda prestado: Apoio técnico por vídeo
Destacar:

Linha de produção de tambores de aço de 200L

,

Linha de produção de tambores de aço

Fluxo de trabalho



Fluxo de trabalho:Arredondamento → Soldadura de costura → Ferradura/Flangel → Corrugamento/Ferradura W → Teste de fugas (antes da costura) → Costura → Teste de fugas (depois da costura) → Óleo limpo, lavagem, Fe-fosforizar,Lavar → Lavar Secagem → Pintura exterior → Secagem após pintura exterior → Refrigeração → Armazenamento (offline)

Equipamento principal



Máquinas de produção de carcaças de tambor de aço

Máquina de produção de chapas de aço de corpo de tambor

Carrinho de bobina: motor de tração 3 em 1, hidráulico para cima/para baixo

Unidade de descolagem: Motor hidráulico, sem rotação de potência, diâmetro da bobina Ф508-Ф610mm, carga máxima: 15 toneladas

Equalizador de 7 rolos: 7 rolos, velocidade do motor ajustável por frequência

Facilidade de medição: Precisão de comprimento através de motor de serviço de CA fabricado no Japão

Máquina de corte de folhas: 3*1500mm, controlado por PLC

TransportadorTransporte de chapas de corte para a soldadora automática

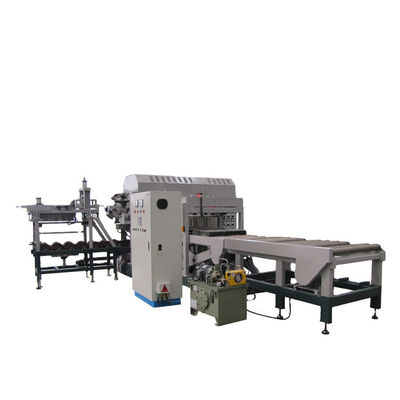

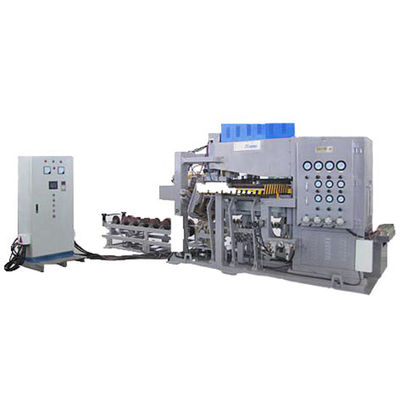

Máquina de solda automática do corpo do tambor



Controle de sobreposição: A barra de guia posiciona o tambor; a barra Z garante uma sobreposição de 2 mm com fácil manutenção através de tiras de desgaste removíveis e um nariz perfilado para contato preciso com as rodas de solda.

Rolos de vidro de hora: montado num quadro com sensores, assegurando o dimensionamento gradual, a sobreposição consistente e a marcação da superfície minimizada; os rolos inferiores giram para manutenção,Ajustes de rolagem superior para tolerância de tamanho com cilindros pneumáticos.

Cabeças de solda: Motor AC controlado por inversor SEW com caixa de velocidades e pressão pneumática para velocidade constante; rodas de solda com índice cruzado para desgaste uniforme, lubrificadas automaticamente,e pode ser cortado manualmente ou semiautomaticamente para reduzir o tempo de inatividade.

Slide do cilindro da cabeça de solda: Cabeça de solda inferior montada numa vara de liga leve com cilindro pneumático e mola de fole para estabilizar a força e amortecer as reacções no início da solda.

Controle de solda: CA trifásico eficiente em termos energéticos, controlo com ecrã LCD.

Transformador: SP 350KVA.

Rolos de planamentoOpcional.



Máquina de flange

Linha de produção de tambores de aço de 200L 11 pessoas operadas 3

Formação de flange de maior eficiência, adequado para aço laminado a frio, controlado por PLC, acionamento hidráulico.

Máquina de corte de contas

Linha de produção de tambores de aço de 200L 11 pessoas operadas 4

Com 8 moldes convexos movendo-se para fora para formar 12 mm de contas ajustáveis. controlado por PLC, acionamento hidráulico, potência da unidade: 15KW.

Máquina de ondulação

Linha de produção de tambores de aço de 200L 11 pessoas operadas 5

Formação de flange de maior eficiência, adequado para aço laminado a frio, controlado por PLC, acionamento hidráulico.

Máquina de costura

Pressão automática de carga e soldagem de costura, motores duplos e eixos principais, rodas de rolagem com mecanismo de câmera, fácil de ajustar, controlado por PLC, potência da unidade: 41KW.

Máquinas de produção de tambor de aço

Linha de produção de tambores de aço de 200L 11 pessoas operadas 7

Máquinas de descolagem, endireitamento e aparelhos de corte

Máquina de descolagem:

  • Largura da folha: 600-1320 mm
  • Espessura: 0,6-1,4 mm
  • Capacidade de produção: 15 cortes/min
  • Velocidade máxima de corte: 50-60 m/min
  •

Máquina de endireitação de sete rolos:

  • Precisão de endireitamento: ≤ 1,5 mm/m2
  •

Máquina de corte de cabelo:

  • Espessura do corte: ≤ 3 mm
  • Largura do corte: ≤ 1500 mm

Máquina de prensagem de cobertura

Máquina de prensagem de cobertura (prensa de 160 toneladas)

  • Função:Forma a tampa e o fundo com duas prensas de punção de 160 toneladas.
  •

Máquina de prensagem de duplo bloqueio ((pressão de 63 toneladas)

  • Função:Usado para perfuração e bloqueio de buracos de tambor.
  •

Automatização:O carregamento e descarregamento são totalmente automatizados.

Potência da unidade:15 kW

Máquina de colagem de pre-curvação e vedação por pulverização

Linha de produção de tambores de aço de 200L 11 pessoas operadas 9

Máquina de paletização automática

Linha de produção de tambores de aço de 200L 11 pessoas operadas 10

Máquinas para pintura a vapor

Linha de lavagem

  • Os tambores são limpos e colocados na cadeia de transporte de pintura, passando da horizontal para a vertical.
  • Duração do transporte de lavagem:55 m
  • Canal de secagem:L28m;W1.5m;H1.7m

Equipamento de pintura

Pintura em três cores:

Interior: Tinta impermeável

Exterior: Tinta magnética com álcool ácido

Tamanho: L4,8m; W4m; H2,4m

Equipamento de secagem

Secagem vertical de três linhas
Intervalo de regulação da temperatura:temperatura ambiente a 200°C, ajustável
Precisão do controlo da temperatura:± 5°C
Tamanho:L36M; W2.6M; H2.1M

Equipamento de arrefecimento

Função: Superfície de laca dura após cozimento
Potência: 6,6 kW

Máquinas de ensaio de fugas

Linha de produção de tambores de aço de 200L 11 pessoas operadas 15

Máquinas de ensaio de fugas

Ensaio de tipo horizontal, pressão de ar 0,03 MPa. Controlado por PLC, condução a ar comprimido.

Outras informações



Detalhes do produto

Diagrama da linha de produção de tambores de aço

Linha de produção de tambores de aço de 200L 11 pessoas operadas 16

Resultados da produção

Linha de produção de tambores de aço de 200L 11 pessoas operadas 17Linha de produção de tambores de aço de 200L 11 pessoas operadas 18

Método de solda:

Este equipamento utiliza um método de soldagem por colagem em rolos, com elétrodos na forma de rolos cilíndricos.permitindo o controlo da espessura da articulaçãoDurante o processo de soldagem, uma pressão de eletrodo mais elevada e uma corrente de soldagem contínua são aplicadas.Pode ser alcançada uma qualidade de solda estávelA máquina é capaz de realizar o processo de soldadura de costuras em costuras longitudinais de tambores metálicos com diâmetros que variam de 516 mm (para tambores cônicos) a 571,5 mm.





Lista de configurações de equipamento

Bateria termina linha de produção
SN. Número do modelo. Nome Unidade Quantidade Notas
1 ST2311.00B Carrinho de enrolamento Conjunto 1 Acionamento hidráulico
2 STK2010.01.00C Unidade de descolagem Conjunto 1 Acionamento hidráulico; controlo de frequência da velocidade do motor
3 STK1213100 9 nivelador de rolos e instalação de medição Conjunto 1 Controle por servo
4 ST1319.00 Transporte de nivelador para máquina de prensagem Máquina de corte de sucata Conjunto 1
5 JD21-160 Máquina de prensagem de cobertura Conjunto 2 160 toneladas
6 MJ571.5 Molde para cobertura e fundo Conjunto 2
7 ST1318.00 Transportador para cobrir a máquina de colagem pré-enrolada Conjunto 2 Incluir transportador e empilhamento
8 YJX200900 Máquina de colagem pré-enrolada Conjunto 2 Controle por PLC;
9 St-1001 Instalação automática de tampas de tambor Conjunto 2
10 Q11-2000 Máquina de corte de folhas de sucata Conjunto 1 3*2000 mm
11 KJKZ2011.00 Caixa de comando elétrica Conjunto 1
12 KJ2011.02.00 Estação hidráulica Conjunto 1
Perfuração automática de buracos de 2′& 3/4′ e fecho de 2′& 3/4′
SN. Nome Unidade Quantidade
1 Pressão de garganta profunda de 63 toneladas Conjunto 2
2 Molde de dupla prensagem Conjunto 1
3 Molde de bloqueio duplo Conjunto 1
4 Linha de transporte de automóveis para cobertura Conjunto 1
5 Sistema de controlo elétrico Conjunto 1
Cortar para a linha de comprimento (para o corpo do tambor)
SN. Número do modelo. Nome Unidade Quantidade Notas
1 ST2311.00B Carrinho de enrolamento Conjunto 1 Acionamento hidráulico
2 STK2010.01.00C Descolar e unir Conjunto 1 Acionamento hidráulico
3 STK1213100 Máquina de nivelamento de 9 rolos Conjunto 1 Velocidade de regulação de frequência
4 STK1213200 Instalação de medição Conjunto 1 Servo motor
5 Q11-1500 Máquina de corte de folhas Conjunto 1 3*1500 mm
6 KJKZ2011 Caixa de comando elétrica Conjunto 1
7 KJ2011.02.00 Estação hidráulica Conjunto 1
Linha de produção de carroçaria de tambor de aço
SN. Número do modelo. Nome Unidade Quantidade Notas
1 KJJQ.00 Caminhão     Linha de corte
2 FHJ-250-2 Máquina de soldar automática Conjunto 1 Inversor de média frequência trifásico
3 YP-linha201 Linha de soldagem compactação rolando e cortar a língua de ferro Conjunto 2
4 STG2201.00 Máquina de flange de extrusão Conjunto 1 Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
5 STG2203.00 Máquinas para fazer esferas Conjunto 1 Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
6 STG2202.00 Máquina de ondulação Conjunto 1 Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
7 STG1005.00 máquina de ensaio de fugas de linha de solda Conjunto 1 Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
8 ST2204.05.00 Alimentação automática das extremidades dos tambores Conjunto 1 Inclui cadeia de trabalho de várias etapas e controlo eléctrico
9 ST2204.00X Máquina de costura Conjunto 1 Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
10 STG1005.00 Máquina de ensaio de fugas Conjunto 1
Tratamento de traseira (lavagem, secagem, sistema de pintura, etc.)
SN. Nome Unidade Quantidade Notas
1 Máquina de elevação Conjunto 1
2 Lavagem, limpeza e transporte Conjunto 1
3 Secagem e transporte Conjunto 1
4 Máquinas de torneamento Conjunto 2
5 Sala de pintura (fora) Conjunto 2 3 cores
6 Distribuidor frontal Conjunto 2
7 Equipamento de secagem vertical de três canais Conjunto 1 (fora)
8 Refrigeração Conjunto 1
9 Distribuidor traseiro Conjunto 1
