Linha de produção de fornos para máquinas de polir

Linha de produção de fornos para máquinas de polir

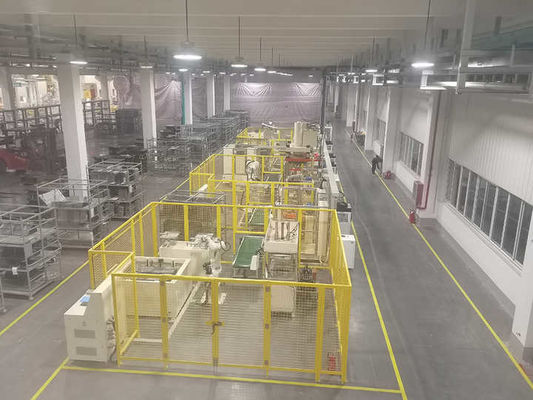

25s-40s/Pcs Oven Production Line for Polishing Machines
Linha de produção de fornos para máquinas de polir Linha de produção de fornos para máquinas de polir Linha de produção de fornos para máquinas de polir

Imagem Grande :  Linha de produção de fornos para máquinas de polir

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10000~80000
Detalhes da embalagem: Brackets de madeira/casas de madeira
Tempo de entrega: 90 ~ 120
Termos de pagamento: L/C, D/A, D/P, T/T

Linha de produção de fornos para máquinas de polir

descrição
Capacidade de máquinas: 25 a 40 anos/pcs Soldadura da precisão: Cabeças de soldagem duplas para resultados consistentes
Construção robusta: Durável, suporta grandes demandas de produção Automatização avançada: Totalmente automático, reduzindo o trabalho e o tempo
Compatibilidade versátil: Trabalha com máquinas de corte, gravura, forja e polimento de metais.
Destacar:

Linha de produção de fornos 40s/pcs

,

Linha de produção de fornos

Descrição do produto

Fluxo de trabalho

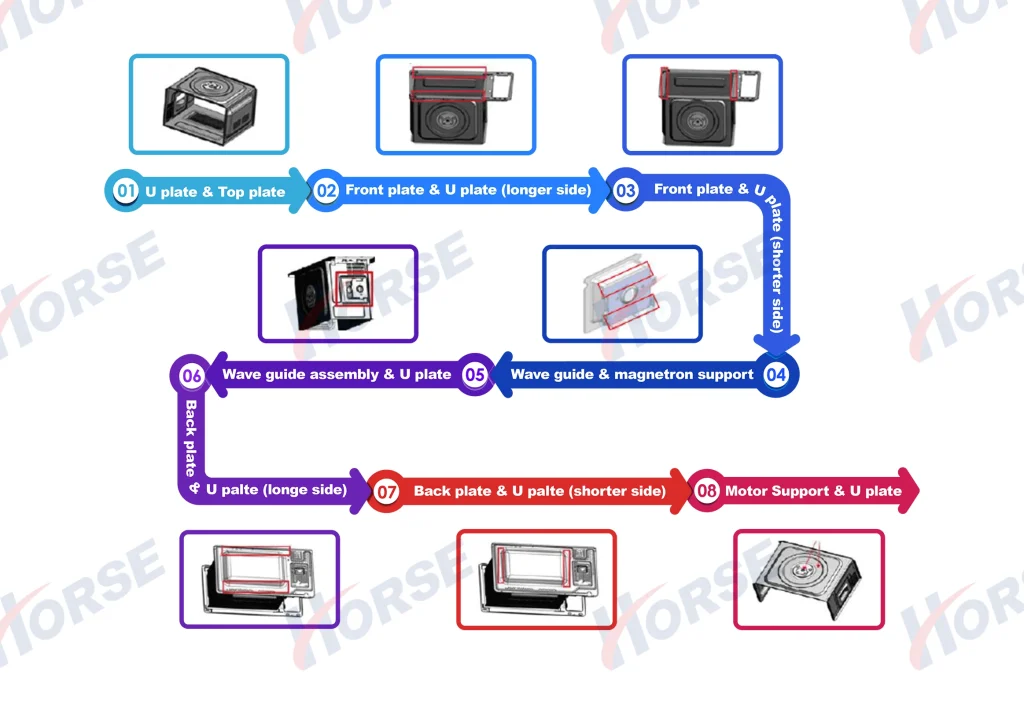

Fluxo de trabalho:U plate & Top plate → Front plate & U plate (longer side) → Front plate & U plate (shorter side) → Wave guide & magnetron support → Wave guide assembly & U plate → Back plate & U palte (longe side) → Back plate & U palte (shorter side) → Motor Support & U plate

Equipamento principal


Linha de produção de fornos para máquinas de polir 1

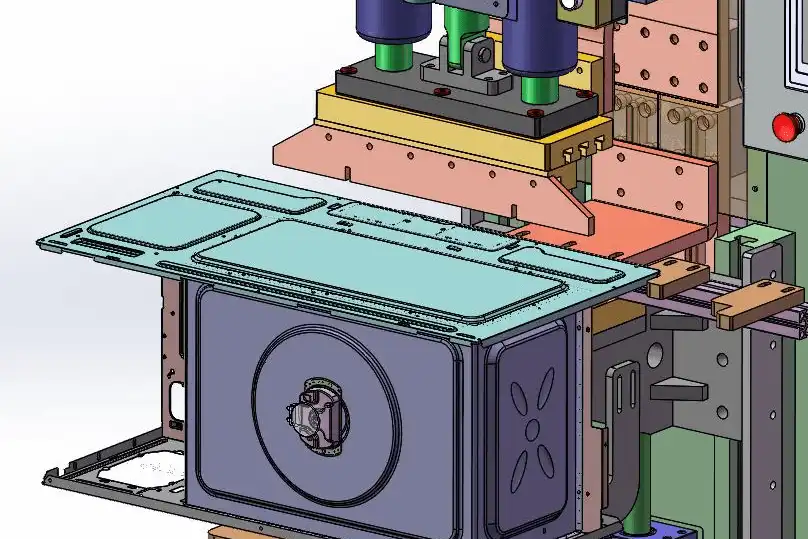

Soldadura de chapas em U e de chapas superiores

Modelo de equipamento: 2xDR-20000J-2C

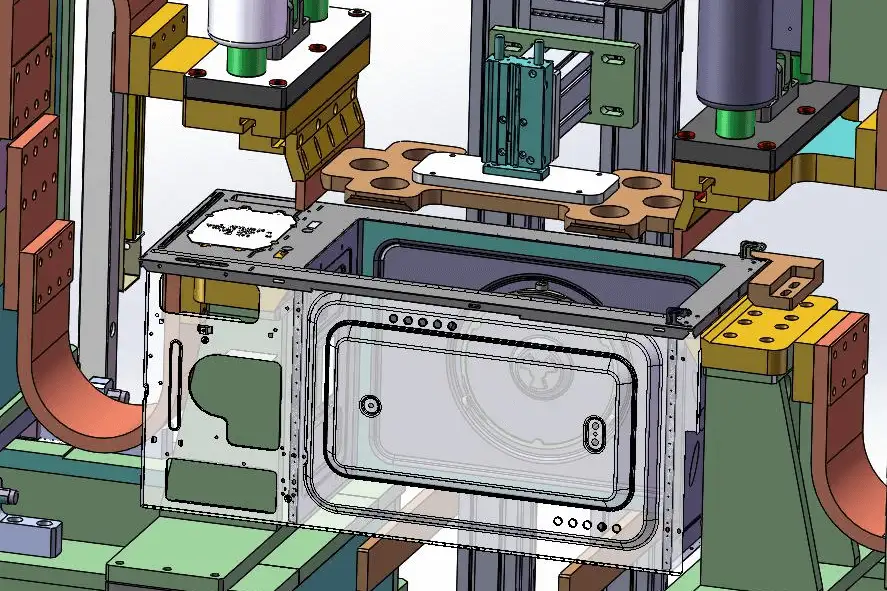

Solução de lado curto da placa em U e da placa frontal

Modelo de equipamento: 2xDR-13000J-2C

Linha de produção de fornos para máquinas de polir 4
Linha de produção de fornos para máquinas de polir 5

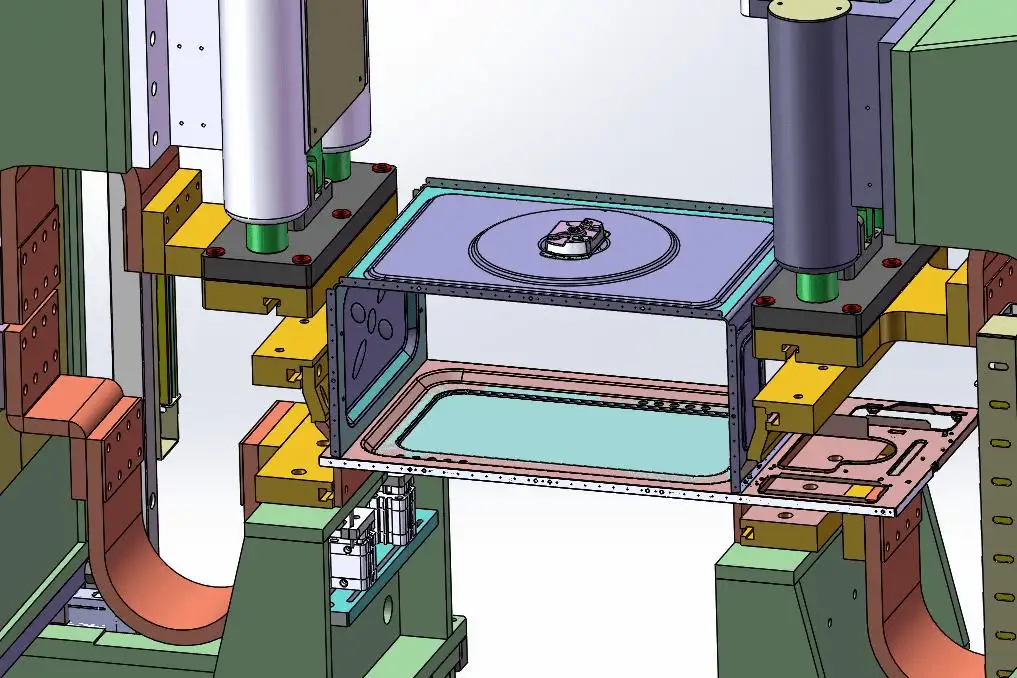

Soldadura de lado longo de placas em U e de placas dianteiras

Modelo de equipamento:DR-20000J-1C

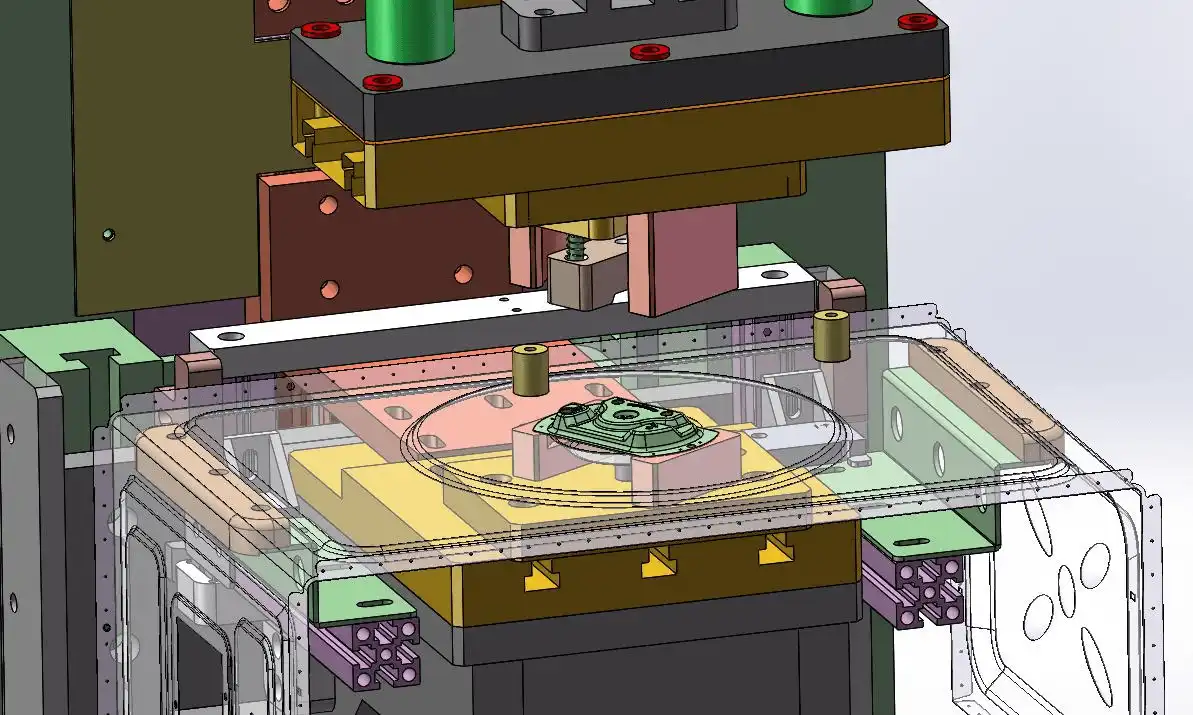

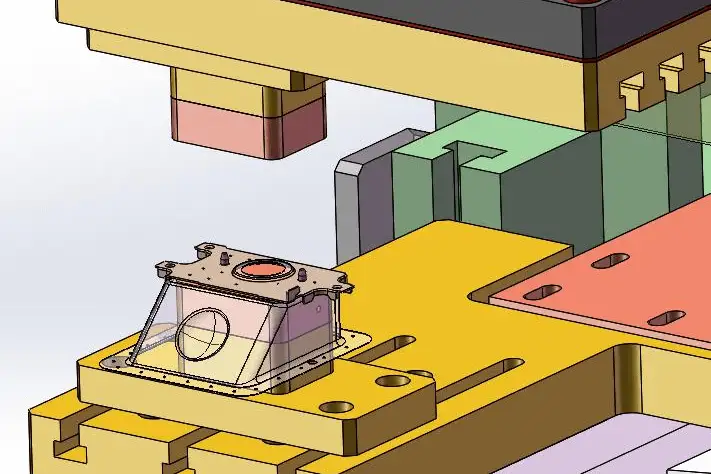

Caixa de guia de ondas e solda por magnétron

Modelo de equipamento: DR-30000J-1C

Linha de produção de fornos para máquinas de polir 8

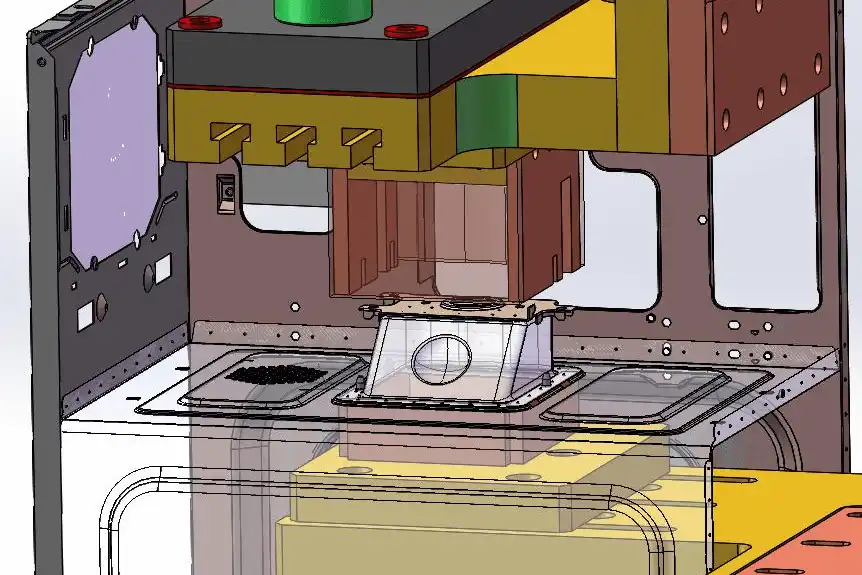

Montura de guias de ondas e soldadura de placas U

Modelo de equipamento: DR-30000J-1C

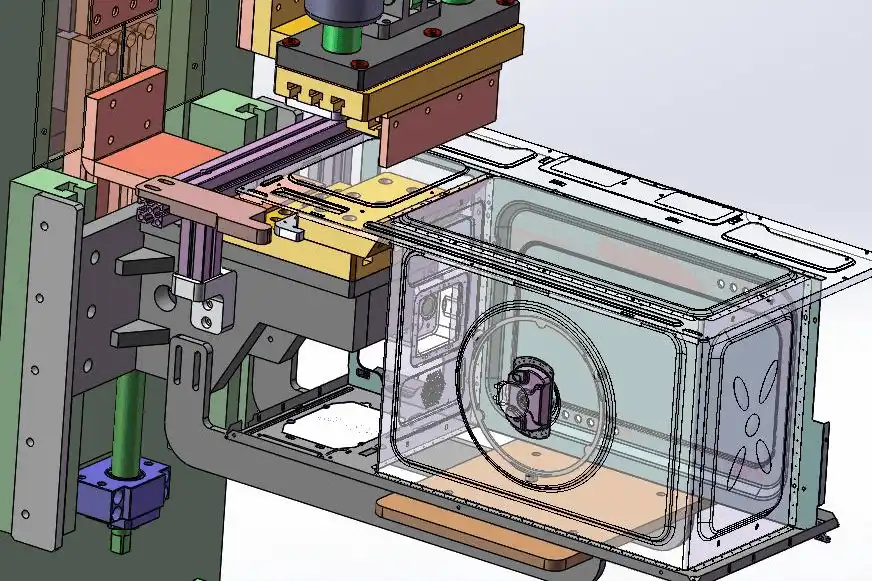

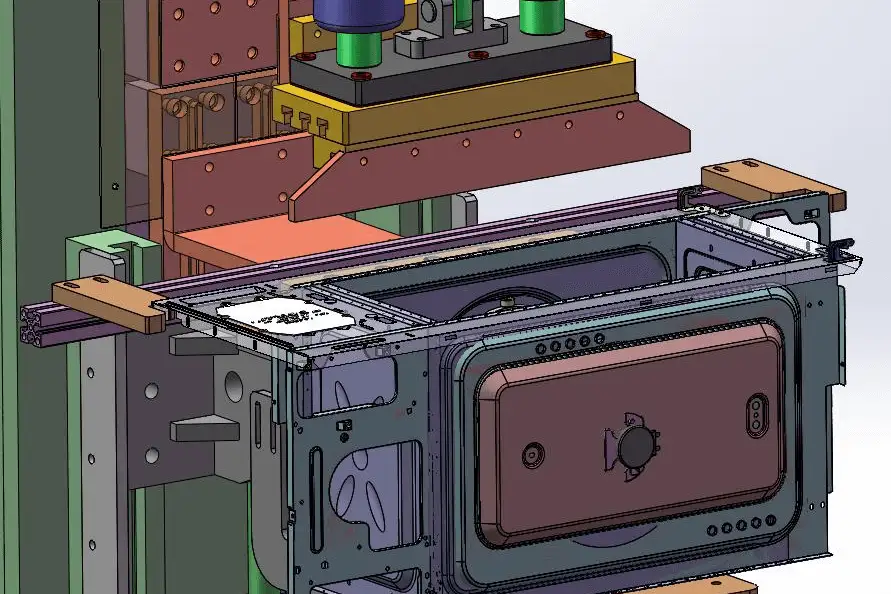

Soldar o lado longo da placa traseira com a placa U

Modelo de equipamento:DR-20000J-1C

Linha de produção de fornos para máquinas de polir 12
Linha de produção de fornos para máquinas de polir 13

Soldadura do lado curto da placa traseira e da placa em U

Modelo de equipamento: DR-13000J-1C

Soldadura de suporte de motor

Modelo de equipamento: DR-13000J-1C

Linha de produção de fornos para máquinas de polir 16

Outras informações



Detalhes do produto

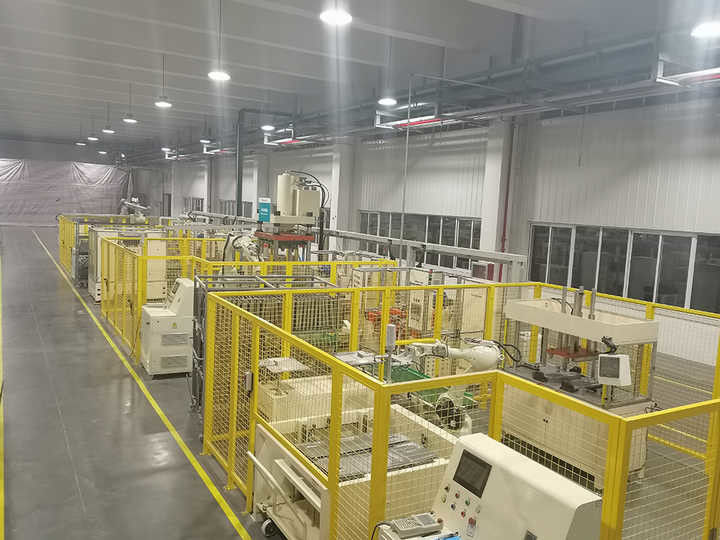

Diagrama da linha de produção do forno

Linha de produção de fornos para máquinas de polir 17

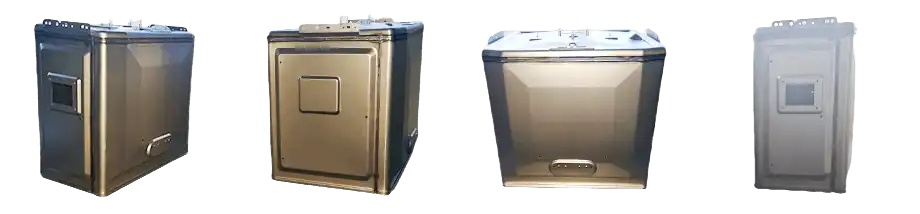

Resultados da produção

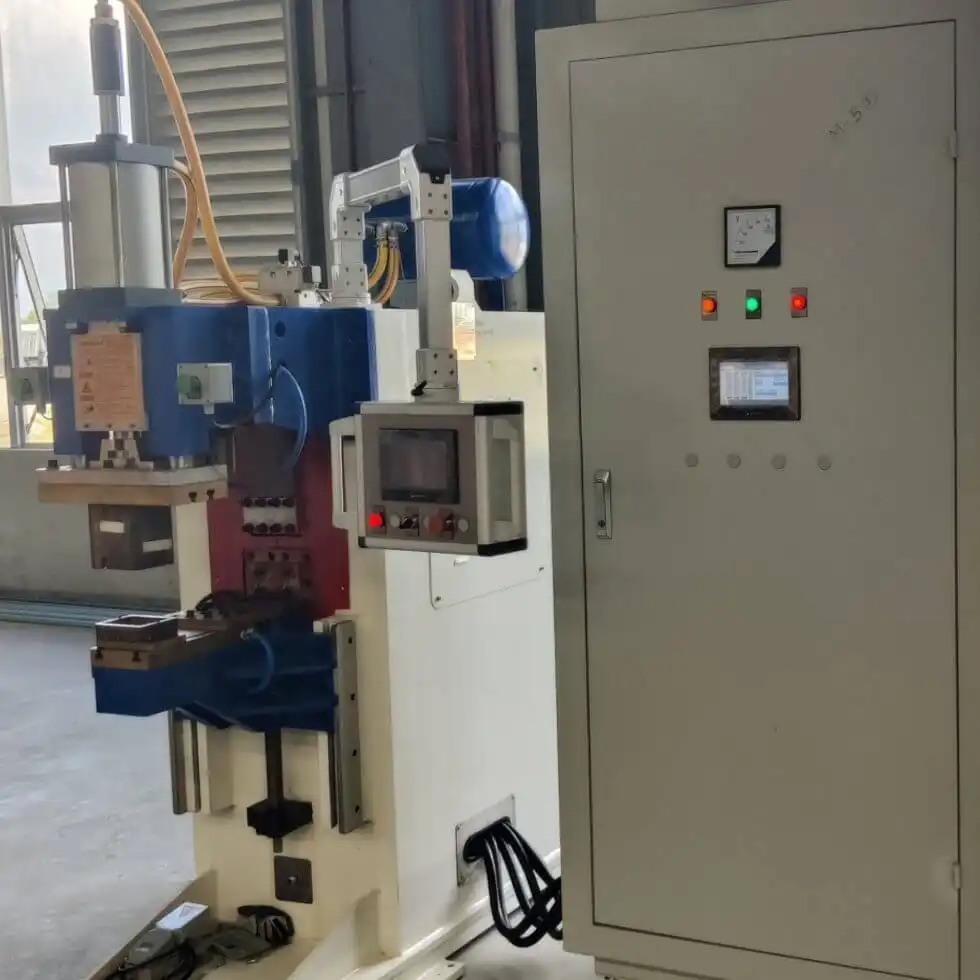

Estrutura básica da DR-20000J Máquina de Soldadura de Depósito de Energia de Capacitor

Componentes:
Quadro, Mecanismo de Pressurização, Sistema de Refrigeração por Água, Circuito de Soldadura, Fornecimento de Energia do Condensador, Sistema de Controle, Corpo, Cilindro de Soldadura, Eletrodos, Circuito de Refrigeração, Dispositivo de Monitorização,e Mecanismo de Segurança.

  1. Quadro:
    • Estrutura em C, aço de alta qualidade e secção de aço.
    • Processamento de precisão e tratamento térmico para rigidez e precisão.
  2. Mecanismo de pressurização:
    • Tipo de pressão vertical com rolamentos auto-lubrificantes para melhor desempenho.
    • Minimiza o impacto dos eletrodos, evitando danos e desgaste.
  3. Sistema pneumático:
    • Inclui válvulas solenoides japonesas, processadores de ar taiwaneses e cilindros sem óleo.
    • O depósito de gás estabiliza a pressão.
  4. Transformador de descarga e circuito de solda:
    • Usa chapas de aço de silício Wugang e fundição de cobre de precisão.
    • Banda de cobre macia e elétrodos em série.
  5. Sistema de controlo principal:
    • Mitsubishi PLC e HMI.
    • Modo manual, automático e de carregamento.
    • Parâmetros ajustáveis via ecrã táctil (tensão, tempo de pressão).
  6. Controlador de solda:
    • Carregamento/descarga rápido através de microprocessador.
    • Compatível com condensadores antigos e novos, prolonga a vida útil do condensador.
    • Modos de protecção para a prevenção de falhas.
    • Ajuste automático da tensão do condensador e da corrente de fuga.
    • Detecção de falhas de sobrecarga, descarga e erros do condensador.
    • Armazenamento de até 5 especificações de soldagem, contagem de 9999 soldagens, detecção de tensão em tempo real (erro ≤ 1%).

Lista de configurações de equipamento

- Não, não. Nome da estação Modelo Quantidade Unidade
1 Soldadura de suportes de motor DR-13000J-1C 1 Conjunto
2 Solução de placas em U e de placas superiores 2xDR-20000J-2C 1 Conjunto
3 Soldadura de lado curto de placas em U e de placas dianteiras 2xDR-13000J-2C 1 Conjunto
4 U placa e o lado longo da placa da frente são soldados DR-20000J-1C 1 Conjunto
5 Caixa de guia de ondas e solda por magnetron DR-30000J-1C 1 Conjunto
6 Instalação de guias de ondas e soldadura em U-board DR-30000J-1C 1 Conjunto
7 O lado longo da placa traseira é soldado para a placa U DR-20000J-1C 1 Conjunto
8 O lado curto da placa traseira é soldado para a placa U DR-13000J-1C 1 Conjunto
