Linha de produção do quadro de gaiolas IBC Manual / automático

Linha de produção do quadro de gaiolas IBC Manual / automático

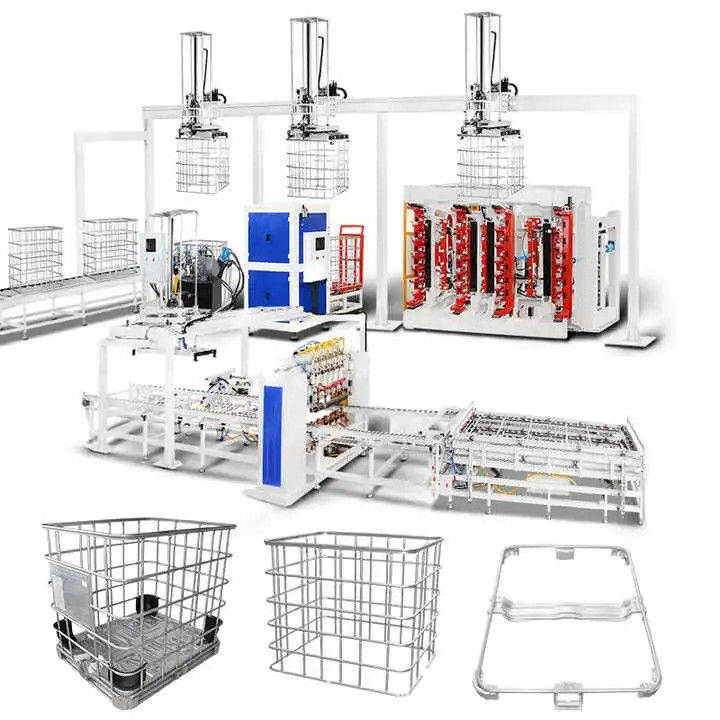

IBC Cage Frame Production Line Manual / Automatic
Linha de produção do quadro de gaiolas IBC Manual / automático Linha de produção do quadro de gaiolas IBC Manual / automático Linha de produção do quadro de gaiolas IBC Manual / automático Linha de produção do quadro de gaiolas IBC Manual / automático Linha de produção do quadro de gaiolas IBC Manual / automático Linha de produção do quadro de gaiolas IBC Manual / automático

Imagem Grande :  Linha de produção do quadro de gaiolas IBC Manual / automático

Detalhes do produto:
Lugar de origem: China
Marca: Trintfar
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 10000~80000
Detalhes da embalagem: Brackets de madeira/casas de madeira
Tempo de entrega: 60 ~ 90
Termos de pagamento: L/C, D/A, D/P, T/T
Contato

Linha de produção do quadro de gaiolas IBC Manual / automático

descrição
Configuração de capacidade: 150-200pcs/8h Operadores: Linha manual ((7-8 pessoas) Linha automática ((5-6 pessoas)
Distribuição de energia dos equipamentos: 550KW Exigência do ar: ³ /min de 1.1m
Necessidade de água: 10-25 m3/h
Destacar:

Linha de produção do quadro da gaiola de IBC

,

Linha de produção automática de armações de gaiolas IBC

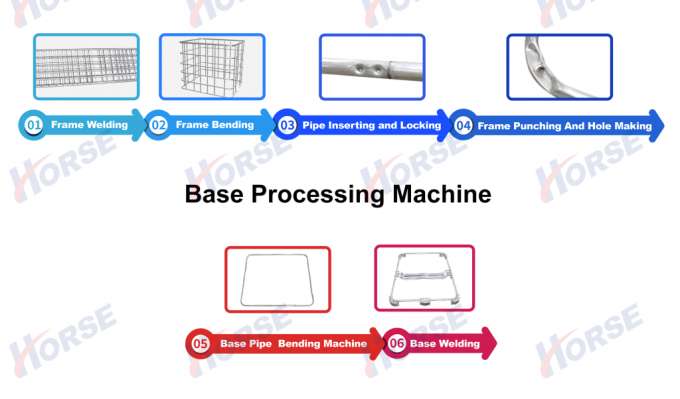

Fluxo de trabalho



Fluxo de trabalho:

Processamento de quadros:Soldadura do quadro → Dobragem do quadro → Tubo → inserção e bloqueio → Punção do quadro e perfuração

Processamento de base:Máquina de dobra de tubos de base → Soldadura de base

Equipamento principal



Máquina de processamento de quadros

Linha de produção do quadro de gaiolas IBC Manual / automático 1

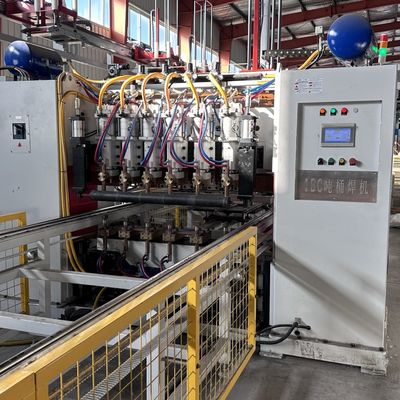

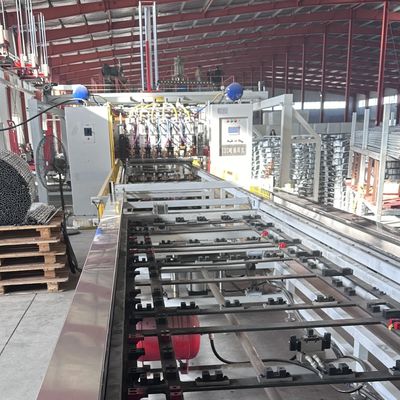

Máquina de solda de quadro

Eficiência de solda:45 segundos/pc

Estrutura de pórtico reforçadapara alta rigidez e funcionamento estável.

Fonte de alimentação do inversor de média frequênciapara solda energéticamente eficiente.

6 Cabeças de solda e sistemas de energia, cada um com ajuste de corrente independente para pontos de solda fiáveis.

Projeto do alimentador de duas camadaspara operação contínua: enquanto um alimentador solda, o outro carrega materiais.

Soldadura automática a passocom correia de passo a servo para posicionamento preciso.

Desmoldamento automático: A cilindra é ejetada após a solda para se preparar para descarregar.

Descarga automática: O agarrador controlado por servo move o produto soldado para a posição designada, reduzindo o trabalho e melhorando a eficiência.Alimentação de descarga giratória de 90°para facilitar o transporte.

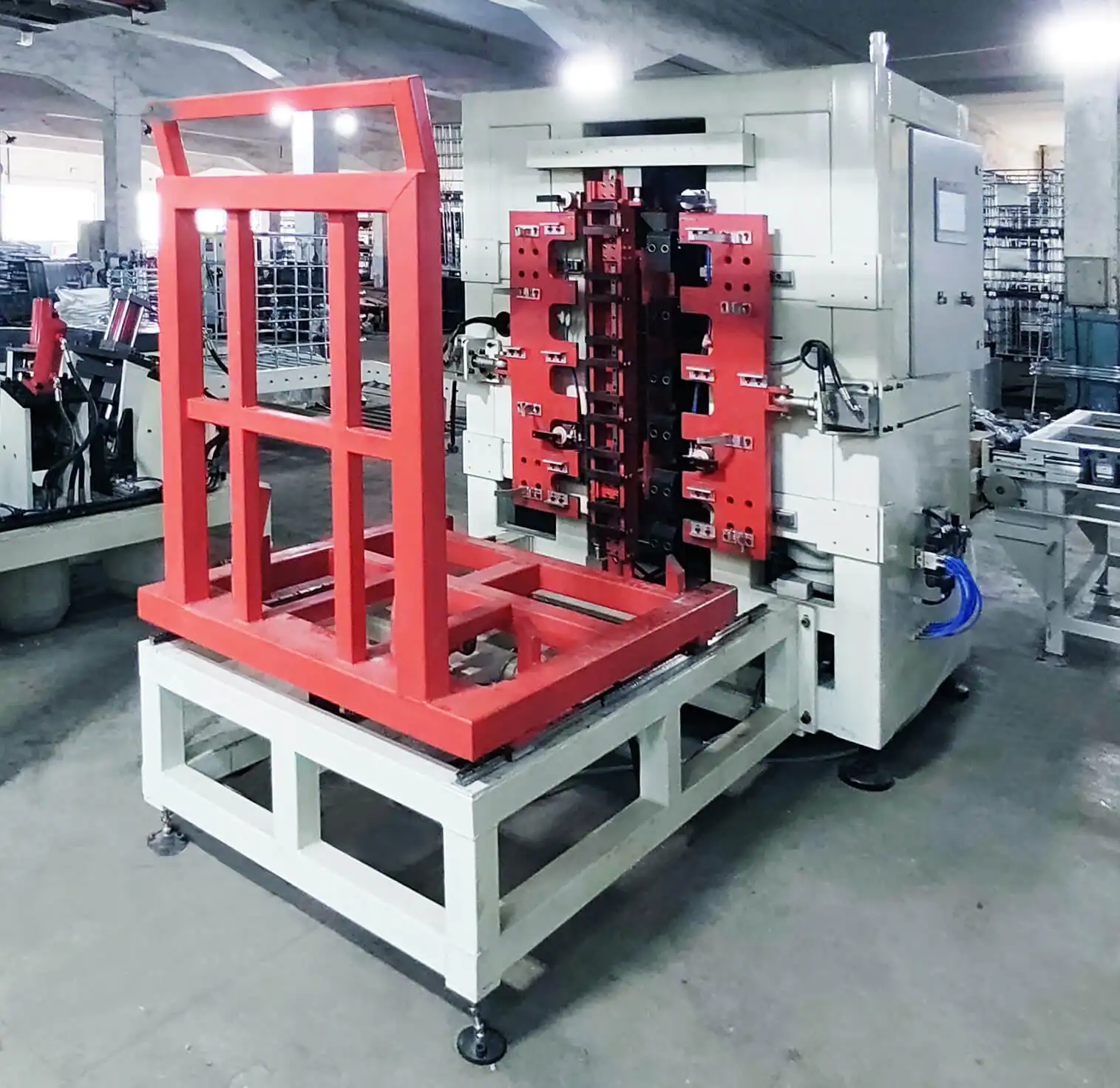

Máquina de dobragem do quadro

Processamento de quadros completosDobra um quadro a cada 15-20 segundos.

Sistema especial de balanço de dobraassegura a precisão da diagonal do quadro.

HMI + controlo PLCpara alta automação.

Opção de manipuladorpara o carregamento/descarregamento automático, reduzindo o pessoal.

Mudança rápida de mofopara dobrar tubos diferentes.

Sistema hidráulico servocom resposta rápida, baixa inércia e alta precisão.

Projeto modularpermite a personalização para automação com base nas necessidades do cliente.

Linha de produção do quadro de gaiolas IBC Manual / automático 2
Linha de produção do quadro de gaiolas IBC Manual / automático 3

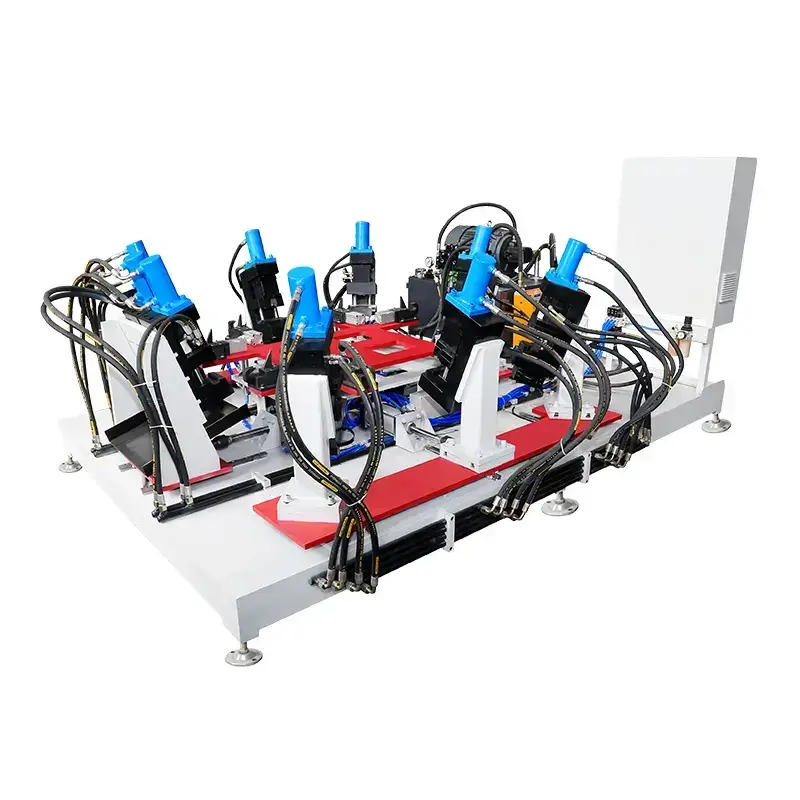

Máquina de bloqueio de quadro

Eficiência e Qualidade:O processo de bloqueio leva aproximadamente 25-30 segundos para ser concluído.

Quadro da máquinaProcessados como um todo para alta precisão de inserção, forte bloqueio, operação estável e eficiente.

HMI + controlo PLCpara alta automação.

Opção de manipuladorpara o carregamento/descarregamento automático, reduzindo o pessoal.

Mudança rápida de mofopara satisfazer diferentes requisitos de tubulação de bloqueio com fácil substituição de molde.

Sistema hidráulico servocom resposta rápida, baixa inércia e alta precisão.

Projeto modularpermite a personalização da automação com base nas necessidades do cliente.

Linha de produção do quadro de gaiolas IBC Manual / automático 5

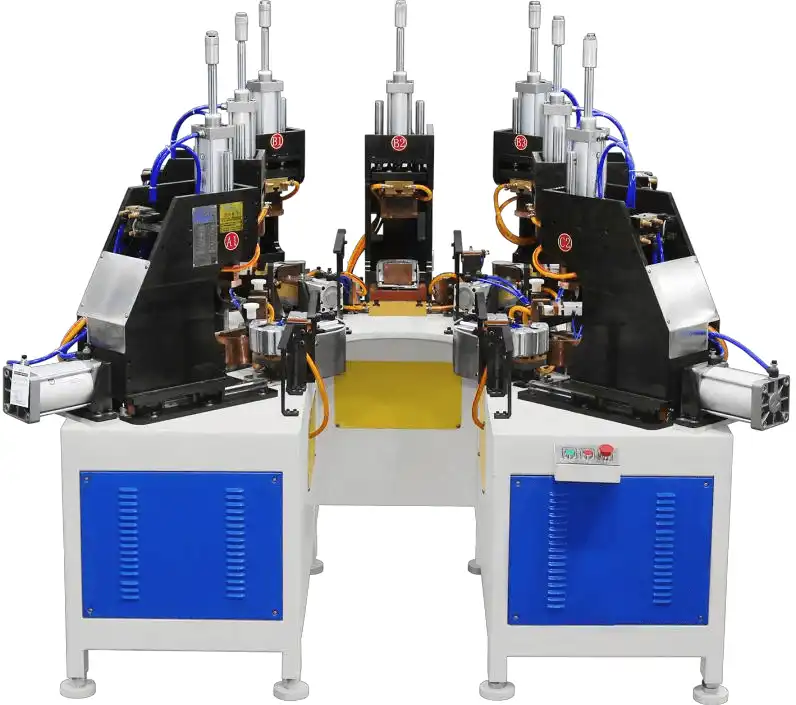

Máquina de perfuração e perfuração

Eficiência e Qualidade:O processo de bloqueio leva aproximadamente 25-30 segundos para ser concluído.

Quadro da máquina: Processamento de todo o corpo para uma operação de alta precisão, estável e eficiente.

Sistema de controlo: HMI + PLC para alta automação.

Manipulador: Opção de carregamento/descarregamento automático, redução de pessoal.

Mudança rápida de mofo: Módulos de substituição fácil para atender diferentes necessidades de perfuração de tubos.

Sistema hidráulico servoResposta rápida, baixa inércia e alta precisão.

Projeto modular: Automatização personalizável com base nas necessidades do cliente.

Linha de produção do quadro de gaiolas IBC Manual / automático 6

Máquina de processamento de base

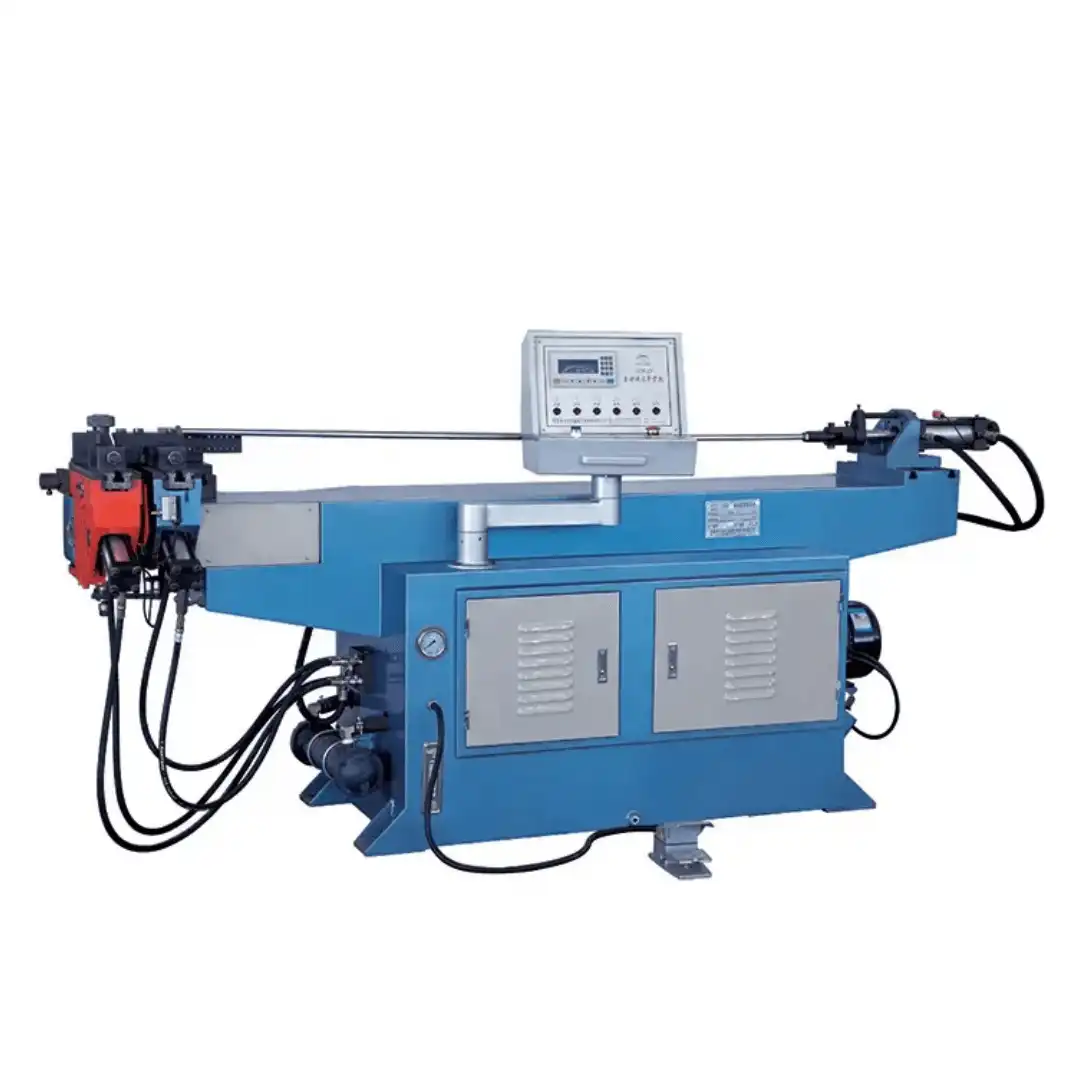

Máquina de dobra de tubos de base

Máquina de solda de tubos de base

Projeto: Estrutura horizontal com 7 cabeças de soldadura para a soldadura do quadro de base.

Potência: 3 conjuntos de MF DC 160KVA.

Benefícios: Melhora a qualidade do produto e a taxa de produção, reduz os custos e elimina a instabilidade causada pela soldagem manual.

Outras informações



Detalhes do produto

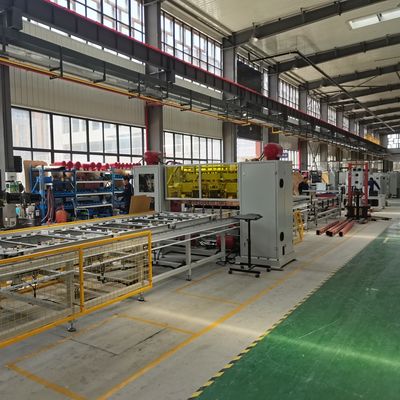

IBC Cage Frame linha de produção Diagrama de layout

Linha de produção do quadro de gaiolas IBC Manual / automático 10Linha de produção do quadro de gaiolas IBC Manual / automático 11

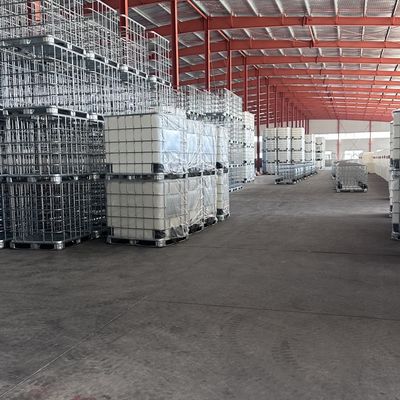

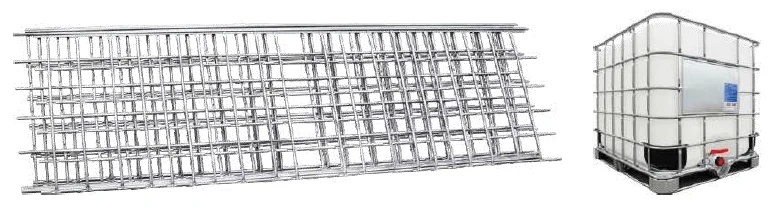

Resultados da produção

Lista de configurações de equipamento

Não Nome do equipamento Unidade Quantidade Funções principais
1 Máquina de soldar portões de malha Unidade 1 Soldadura de malha em vários pontos
2 Máquina de alimentação automática de malha Conjunto 1 Carregamento automático de tubos longos e curtos
3 Manipulador de tomada de malha Unidade 1 Descarga de malhas (empilhamento)
4 Máquinas de dobrar de quatro eixos Conjunto 1 Fabricação em que o material utilizado não exceda 50% do peso total da massa do produto
5 Máquina de fechar Conjunto 1 Fabricação a partir de fibras sintéticas
6 Máquinas de perfurar Conjunto 1 Punção e corte de tubos de fundo sob o quadro
7 Manipulador de quadro Conjunto 1 Três manipuladores movendo-se para cima e para baixo para agarrar o quadro
8 Máquina de soldar pés de aço Conjunto 1 Soldadura de pés de aço do quadro inferior
9 Máquina de solda de pé de aço, manipulador de tomada de material Conjunto 1 Retirada, transferência e empilhamento do quadro inferior após solda
10 Máquina hermética Conjunto 1 Ensaios de estanqueidade do revestimento
11 Máquina automática de dobragem dupla para tubos de fundo Conjunto 1 Redução, reboque e dobragem de tubos de fundo
12 Plataforma de ensaio de vibração Conjunto 1 Ensaios de firmeza e protecção dos barris IBC
