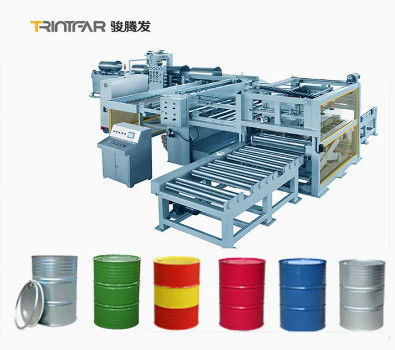

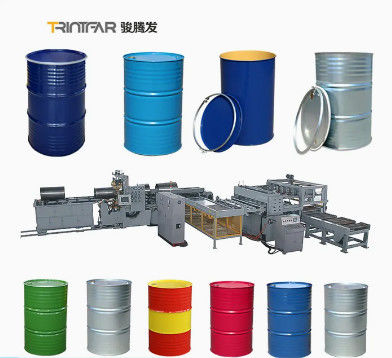

Linha de produção de tambores de aço

Imagem Grande : Linha de produção de tambores de aço

Detalhes do produto:

Place of Origin:	China
Marca:	Trintfar
Certificação:	CE

Condições de Pagamento e Envio:

Minimum Order Quantity:	1
Preço:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	90~120
Payment Terms:	L/C, D/A, D/P, T/T

Contato

Linha de produção de tambores de aço

descrição

Customization:	Available	Control:	Automatic
Welding Way:	Seam Welding	Weight:	70000-130000kg,15-50 Tons
Voltage:	220V/380V/440v

Fluxo de trabalho

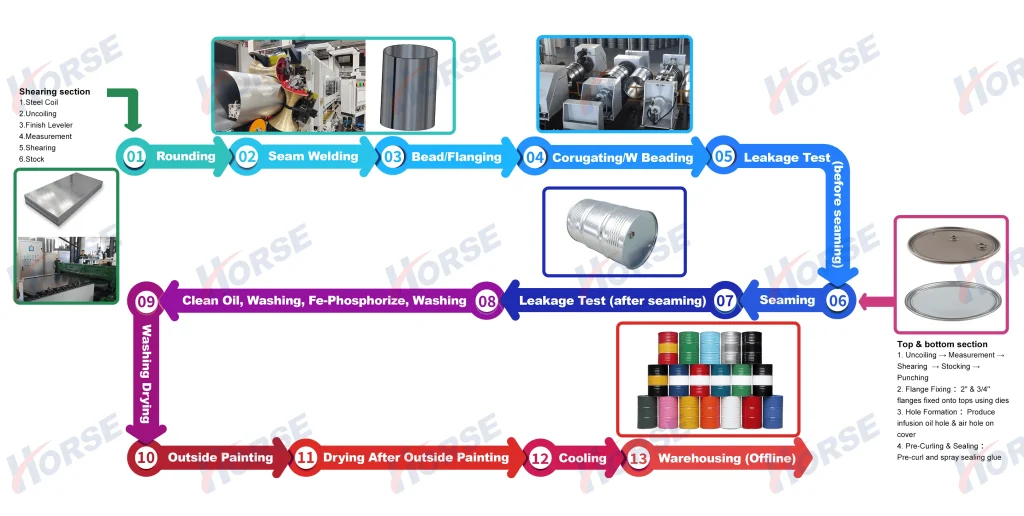

Fluxo de trabalho:Arredondamento → Soldadura de costura → Ferradura/Flangel → Corrugamento/Ferradura W → Teste de fugas (antes da costura) → Costura → Teste de fugas (depois da costura) → Óleo limpo, lavagem, Fe-fosforizar,Lavar → Lavar Secagem → Pintura exterior → Secagem após pintura exterior → Refrigeração → Armazenamento (offline)

Equipamento principal

Máquinas de produção de carcaças de tambor de aço

Máquina de produção de chapas de aço de corpo de tambor

Carrinho de bobina: motor de tração 3 em 1, hidráulico para cima/para baixo

Unidade de descolagem: Motor hidráulico, sem rotação de potência, diâmetro da bobina Ф508-Ф610mm, carga máxima: 15 toneladas

Equalizador de 7 rolos: 7 rolos, velocidade do motor ajustável por frequência

Facilidade de medição: Precisão de comprimento através de motor de serviço de CA fabricado no Japão

Máquina de corte de folhas: 3*1500mm, controlado por PLC

TransportadorTransporte de chapas de corte para a soldadora automática

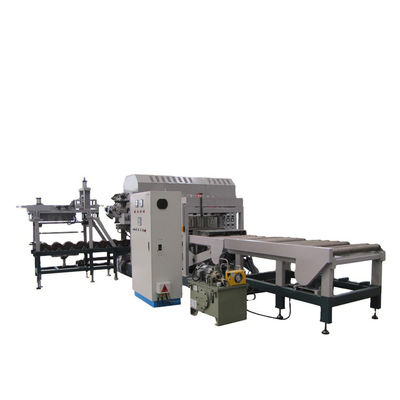

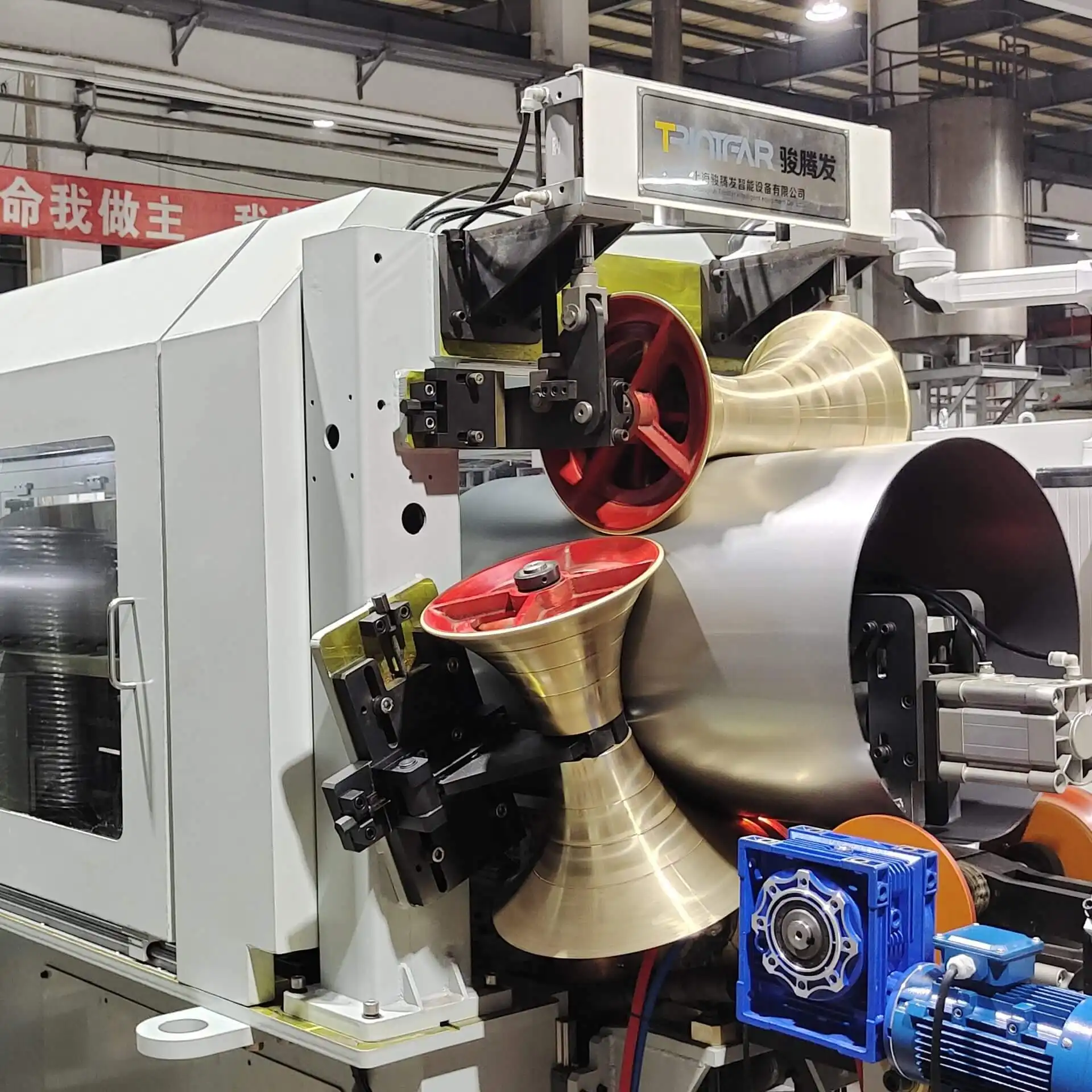

Máquina de solda automática do corpo do tambor

Controle de sobreposição: A barra de guia posiciona o tambor; a barra Z garante uma sobreposição de 2 mm com fácil manutenção através de tiras de desgaste removíveis e um nariz perfilado para contato preciso com as rodas de solda.

Rolos de vidro de hora: montado num quadro com sensores, assegurando o dimensionamento gradual, a sobreposição consistente e a marcação da superfície minimizada; os rolos inferiores giram para manutenção,Ajustes de rolagem superior para tolerância de tamanho com cilindros pneumáticos.

Cabeças de solda: Motor AC controlado por inversor SEW com caixa de velocidades e pressão pneumática para velocidade constante; rodas de solda com índice cruzado para desgaste uniforme, lubrificadas automaticamente,e pode ser cortado manualmente ou semiautomaticamente para reduzir o tempo de inatividade.

Slide do cilindro da cabeça de solda: Cabeça de solda inferior montada numa vara de liga leve com cilindro pneumático e mola de fole para estabilizar a força e amortecer as reacções no início da solda.

Controle de solda: CA trifásico eficiente em termos energéticos, controlo com ecrã LCD.

Transformador: SP 350KVA.

Rolos de planamentoOpcional.

Máquina de flange

Formação de flange de maior eficiência, adequado para aço laminado a frio, controlado por PLC, acionamento hidráulico.

Máquina de corte de contas

Com 8 moldes convexos movendo-se para fora para formar 12 mm de contas ajustáveis. controlado por PLC, acionamento hidráulico, potência da unidade: 15KW.

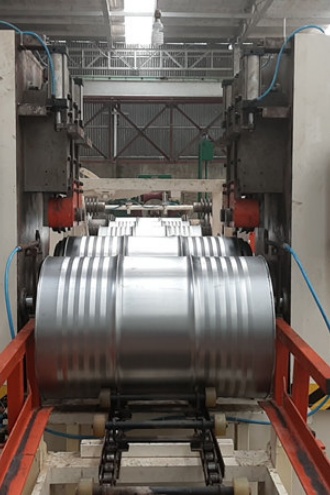

Máquina de ondulação

Formação de flange de maior eficiência, adequado para aço laminado a frio, controlado por PLC, acionamento hidráulico.

Máquina de costura

Pressão automática de carga e soldagem de costura, motores duplos e eixos principais, rodas de rolagem com mecanismo de câmera, fácil de ajustar, controlado por PLC, potência da unidade: 41KW.

Máquinas de produção de tambor de aço

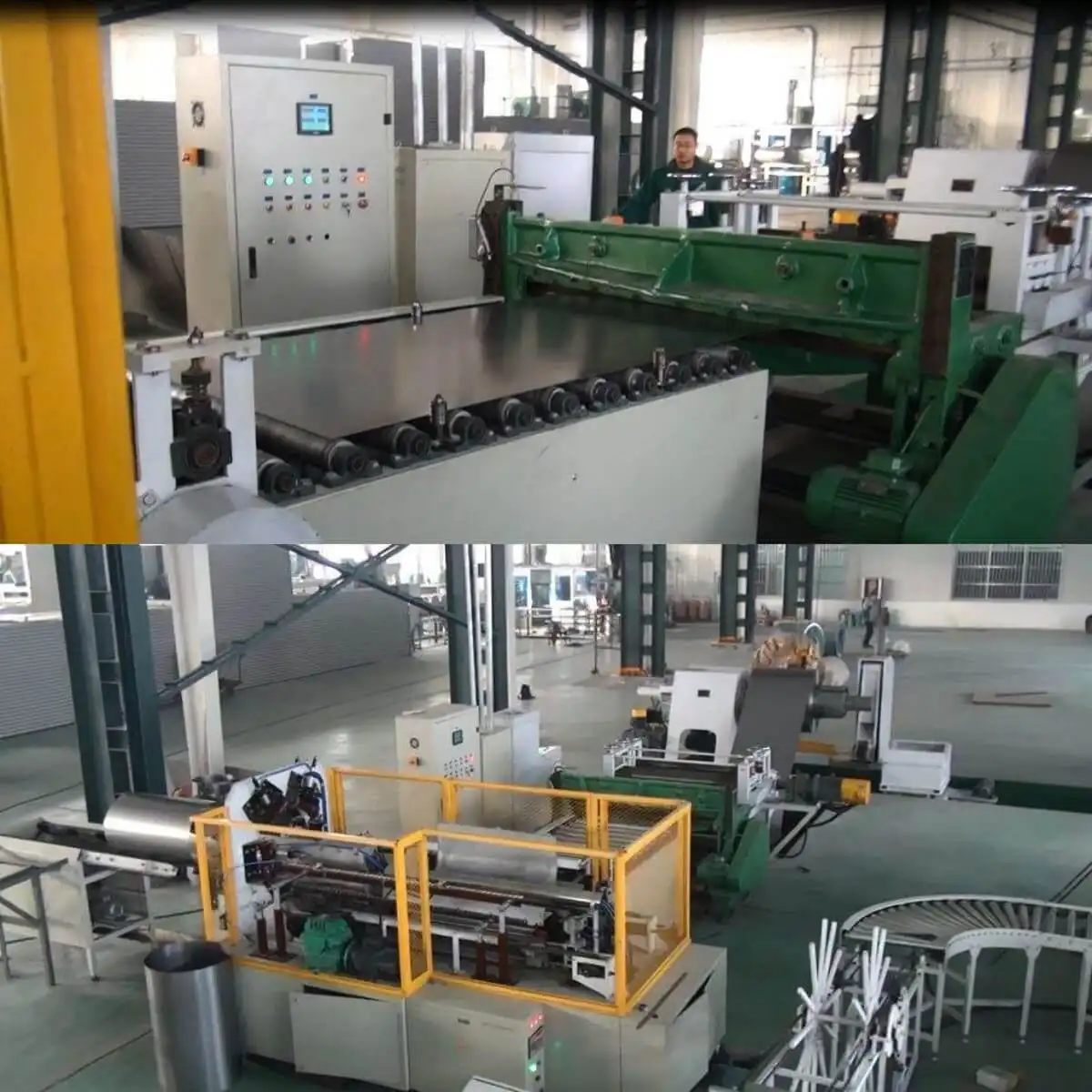

Máquinas de descolagem, endireitamento e aparelhos de corte

Máquina de descolagem:

Largura da folha: 600-1320 mm
Espessura: 0,6-1,4 mm
Capacidade de produção: 15 cortes/min
Velocidade máxima de corte: 50-60 m/min

Máquina de endireitação de sete rolos:

Precisão de endireitamento: ≤ 1,5 mm/m2

Máquina de corte de cabelo:

Espessura do corte: ≤ 3 mm
Largura do corte: ≤ 1500 mm

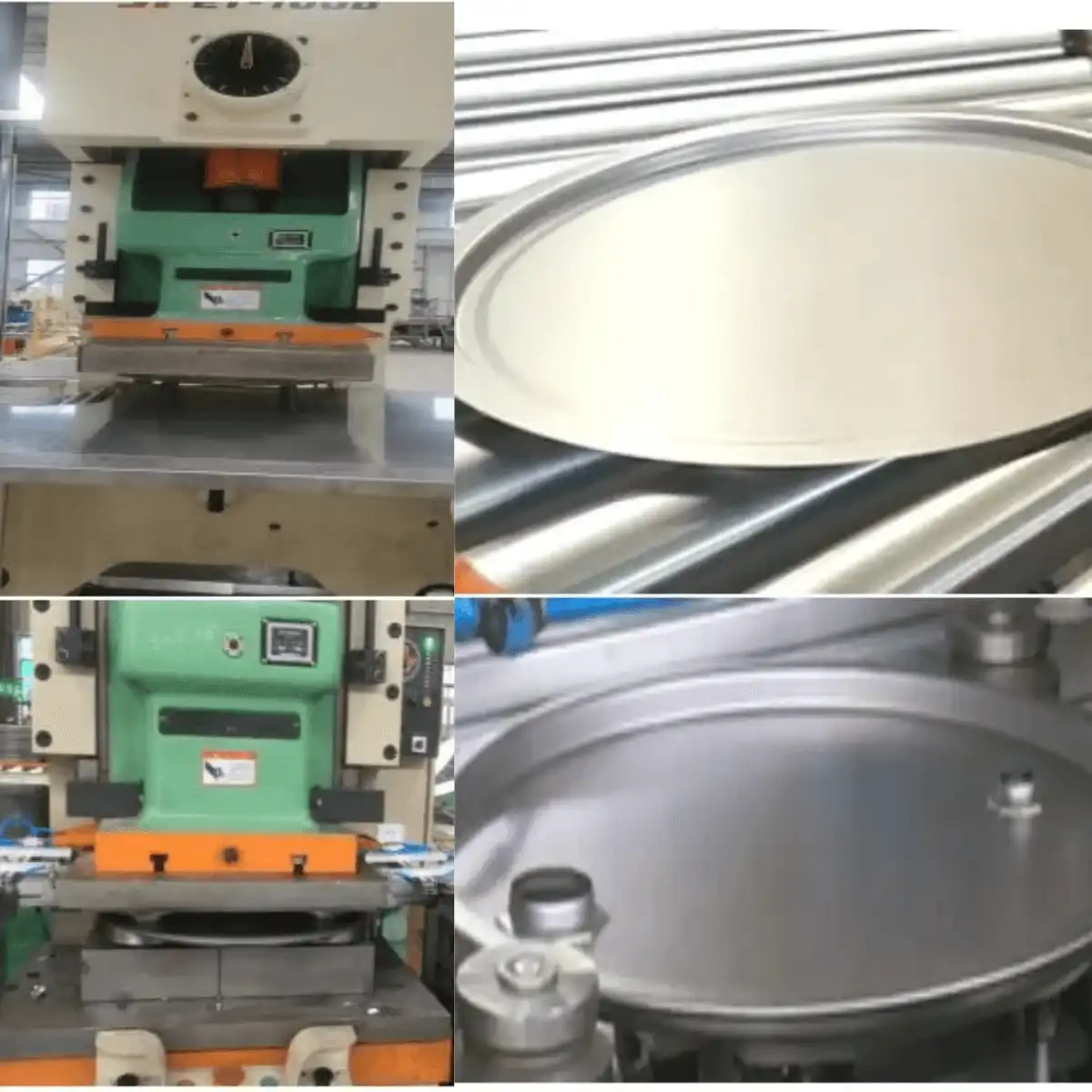

Máquina de prensagem de cobertura

Máquina de prensagem de cobertura (prensa de 160 toneladas)

Função:Forma a tampa e o fundo com duas prensas de punção de 160 toneladas.

Máquina de prensagem de duplo bloqueio ((pressão de 63 toneladas)

Função:Usado para perfuração e bloqueio de buracos de tambor.

Automatização:O carregamento e descarregamento são totalmente automatizados.

Potência da unidade:15 kW

Máquina de colagem de pre-curvação e vedação por pulverização

Máquina de paletização automática

Máquinas para pintura a vapor

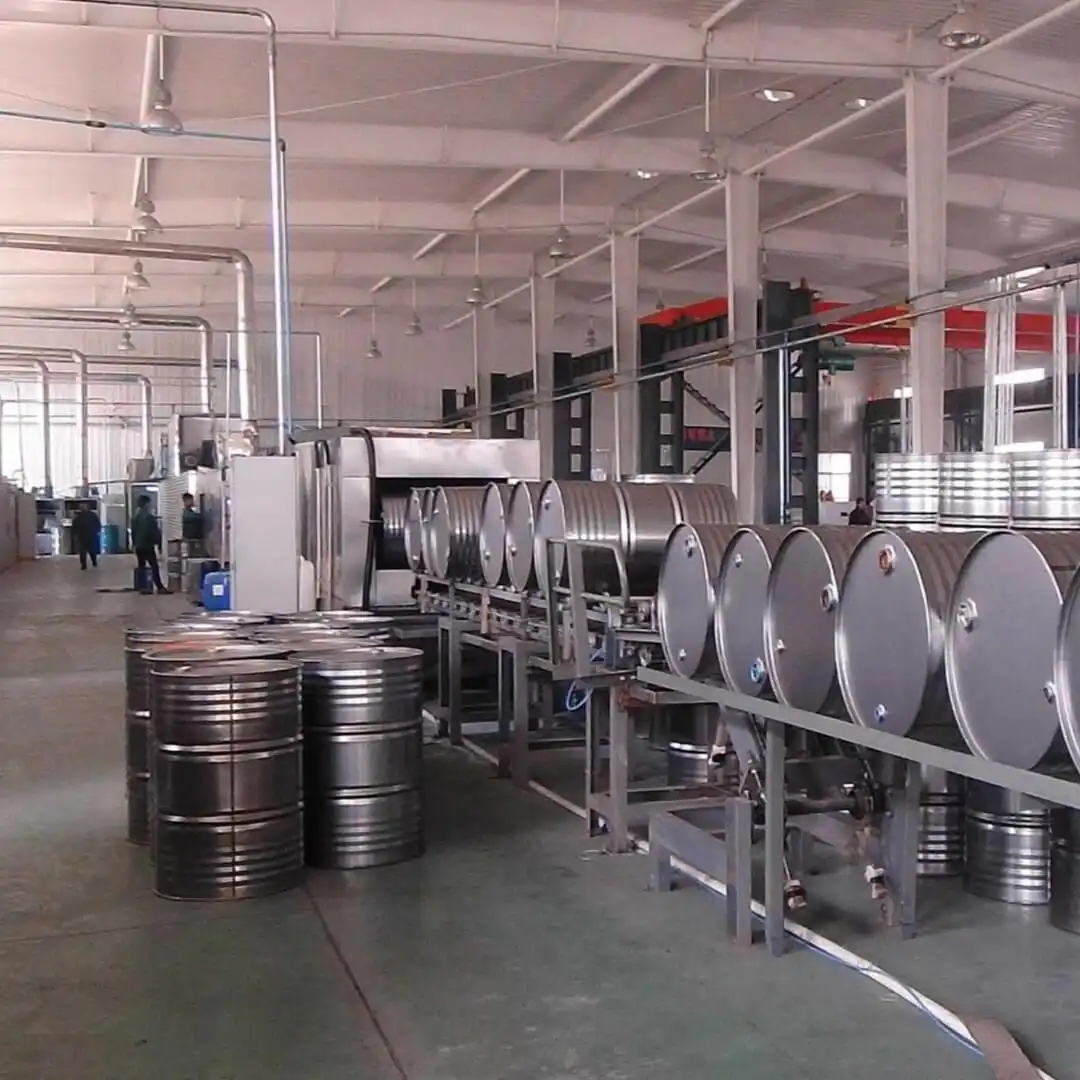

Linha de lavagem

Os tambores são limpos e colocados na cadeia de transporte de pintura, passando da horizontal para a vertical.
Duração do transporte de lavagem:55 m
Canal de secagem:L28m;W1.5m;H1.7m

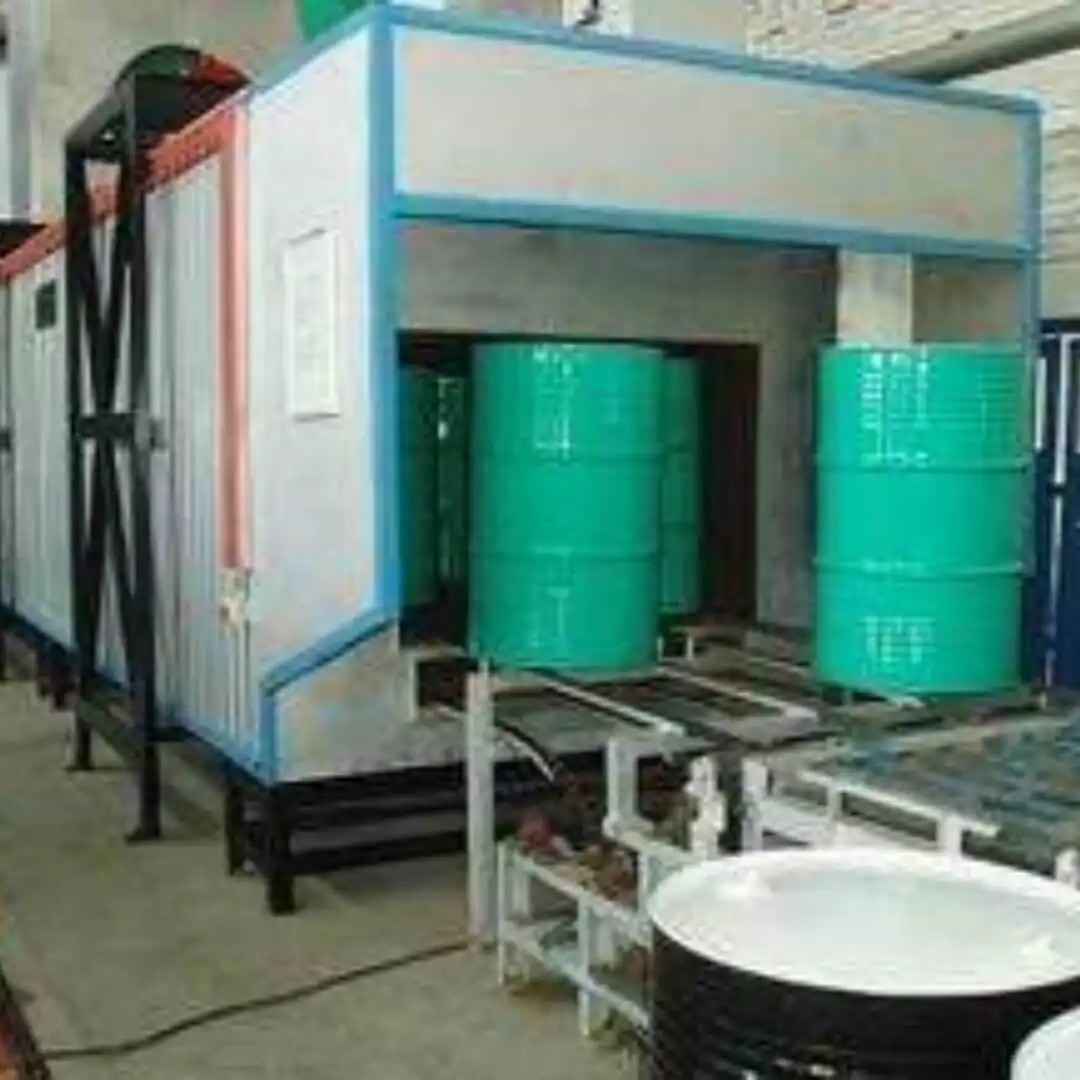

Equipamento de pintura

Pintura em três cores:

Interior: Tinta impermeável

Exterior: Tinta magnética com álcool ácido

Tamanho: L4,8m; W4m; H2,4m

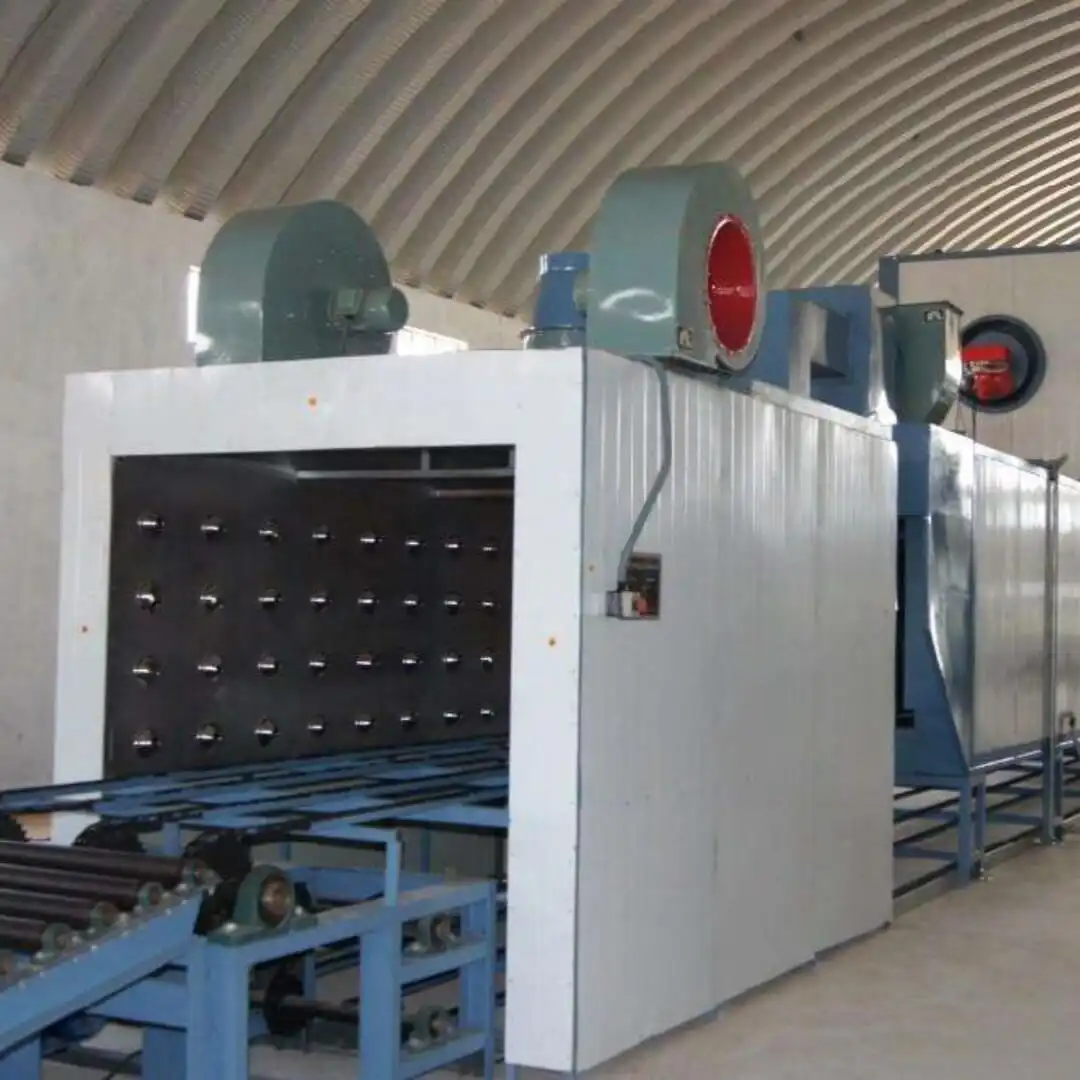

Equipamento de secagem

Secagem vertical de três linhas
Intervalo de regulação da temperatura:temperatura ambiente a 200°C, ajustável
Precisão do controlo da temperatura:± 5°C
Tamanho:L36M; W2.6M; H2.1M

Equipamento de arrefecimento

Função: Superfície de laca dura após cozimento
Potência: 6,6 kW

Máquinas de ensaio de fugas

Ensaio de tipo horizontal, pressão de ar 0,03 MPa. Controlado por PLC, condução a ar comprimido.

Outras informações

Detalhes do produto

Diagrama da linha de produção de tambores de aço

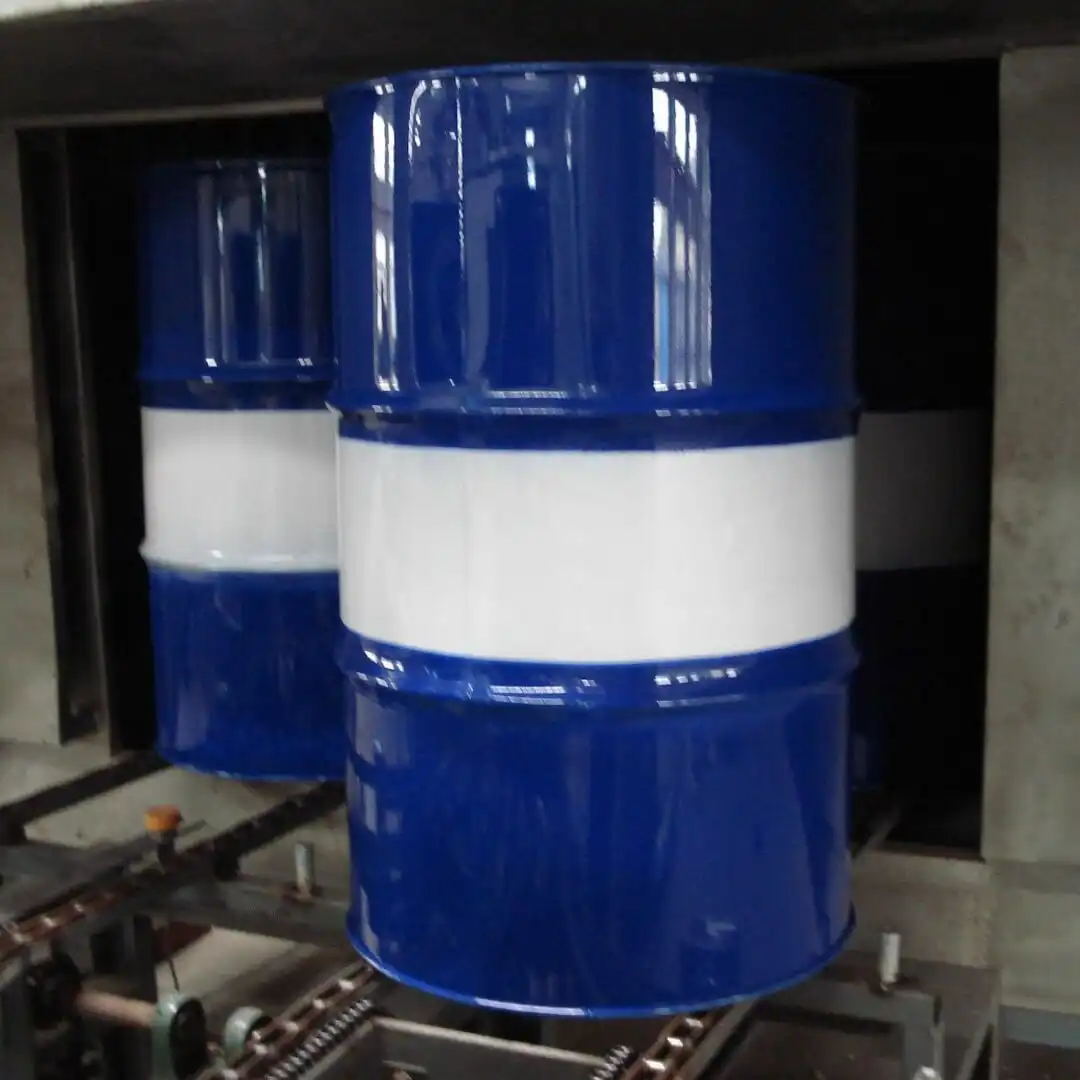

Resultados da produção

Método de solda:

Este equipamento utiliza um método de soldagem por colagem em rolos, com elétrodos na forma de rolos cilíndricos.permitindo o controlo da espessura da articulaçãoDurante o processo de soldagem, uma pressão de eletrodo mais elevada e uma corrente de soldagem contínua são aplicadas.Pode ser alcançada uma qualidade de solda estávelA máquina é capaz de realizar o processo de soldadura de costuras em costuras longitudinais de tambores metálicos com diâmetros que variam de 516 mm (para tambores cônicos) a 571,5 mm.

Lista de configurações de equipamento

Bateria termina linha de produção
SN.	Número do modelo.	Nome	Unidade	Quantidade	Notas
1	ST2311.00B	Carrinho de enrolamento	Conjunto	1	Acionamento hidráulico
2	STK2010.01.00C	Unidade de descolagem	Conjunto	1	Acionamento hidráulico; controlo de frequência da velocidade do motor
3	STK1213100	9 nivelador de rolos e instalação de medição	Conjunto	1	Controle por servo
4	ST1319.00	Transporte de nivelador para máquina de prensagem Máquina de corte de sucata	Conjunto	1
5	JD21-160	Máquina de prensagem de cobertura	Conjunto	2	160 toneladas
6	MJ571.5	Molde para cobertura e fundo	Conjunto	2
7	ST1318.00	Transportador para cobrir a máquina de colagem pré-enrolada	Conjunto	2	Incluir transportador e empilhamento
8	YJX200900	Máquina de colagem pré-enrolada	Conjunto	2	Controle por PLC;
9	St-1001	Instalação automática de tampas de tambor	Conjunto	2
10	Q11-2000	Máquina de corte de folhas de sucata	Conjunto	1	3*2000 mm
11	KJKZ2011.00	Caixa de comando elétrica	Conjunto	1
12	KJ2011.02.00	Estação hidráulica	Conjunto	1

Perfuração automática de buracos de 2′& 3/4′ e fecho de 2′& 3/4′
SN.	Nome	Unidade	Quantidade
1	Pressão de garganta profunda de 63 toneladas	Conjunto	2
2	Molde de dupla prensagem	Conjunto	1
3	Molde de bloqueio duplo	Conjunto	1
4	Linha de transporte de automóveis para cobertura	Conjunto	1
5	Sistema de controlo elétrico	Conjunto	1

Cortar para a linha de comprimento (para o corpo do tambor)
SN.	Número do modelo.	Nome	Unidade	Quantidade	Notas
1	ST2311.00B	Carrinho de enrolamento	Conjunto	1	Acionamento hidráulico
2	STK2010.01.00C	Descolar e unir	Conjunto	1	Acionamento hidráulico
3	STK1213100	Máquina de nivelamento de 9 rolos	Conjunto	1	Velocidade de regulação de frequência
4	STK1213200	Instalação de medição	Conjunto	1	Servo motor
5	Q11-1500	Máquina de corte de folhas	Conjunto	1	3*1500 mm
6	KJKZ2011	Caixa de comando elétrica	Conjunto	1
7	KJ2011.02.00	Estação hidráulica	Conjunto	1

Linha de produção de carroçaria de tambor de aço
SN.	Número do modelo.	Nome	Unidade	Quantidade	Notas
1	KJJQ.00	Caminhão			Linha de corte
2	FHJ-250-2	Máquina de soldar automática	Conjunto	1	Inversor de média frequência trifásico
3	YP-linha201	Linha de soldagem compactação rolando e cortar a língua de ferro	Conjunto	2
4	STG2201.00	Máquina de flange de extrusão	Conjunto	1	Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
5	STG2203.00	Máquinas para fazer esferas	Conjunto	1	Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
6	STG2202.00	Máquina de ondulação	Conjunto	1	Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
7	STG1005.00	máquina de ensaio de fugas de linha de solda	Conjunto	1	Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
8	ST2204.05.00	Alimentação automática das extremidades dos tambores	Conjunto	1	Inclui cadeia de trabalho de várias etapas e controlo eléctrico
9	ST2204.00X	Máquina de costura	Conjunto	1	Inclui cadeia de trabalho de várias etapas e controlo eléctrico, controlo hidráulico
10	STG1005.00	Máquina de ensaio de fugas	Conjunto	1

Tratamento de traseira (lavagem, secagem, sistema de pintura, etc.)
SN.	Nome	Unidade	Quantidade	Notas
1	Máquina de elevação	Conjunto	1
2	Lavagem, limpeza e transporte	Conjunto	1
3	Secagem e transporte	Conjunto	1
4	Máquinas de torneamento	Conjunto	2
5	Sala de pintura (fora)	Conjunto	2	3 cores
6	Distribuidor frontal	Conjunto	2
7	Equipamento de secagem vertical de três canais	Conjunto	1	(fora)
8	Refrigeração	Conjunto	1
9	Distribuidor traseiro	Conjunto	1
